メカニカル部品技術窓口
タッチコネクターFUJI ブランチワイ（樹脂）
- 本体材質
- ポリアセタール
- ねじ部材質
- C3604(黄銅）
- シール材材質
- NBR（ニトリルゴム）
- 周囲温度 (℃)
- -5::60
- 使用流体
- 圧縮空気(真空含む)
- 継手種類
- ねじ取付 分岐
- ねじ取付 分岐接続
- ブランチワイ
- 種類
- タッチコネクター
商品情報
外形図
製品仕様
| 使用流体 | 圧縮空気 | 真空 |
|---|---|---|
| 使用温度範囲 | -5～+60℃ | -5～+60℃ |
| 最高使用圧力 | 1MPa | -100kPa |
| 適用チューブ | TE、TP、MTP（ポリウレタンチューブ）、TN（ナイロンチューブ） | |
- ※ 上記の圧力数値は常温時（20℃）に測定したものです。
- ※ 凍結無き事。
材質
構造図
| Part NO. | 部品名 | 材質 |
|---|---|---|
| （1） | 本体金属部 ニップルタイプ その他 樹脂部 | C3604（黄銅） 亜鉛合金（黄銅メッキ） ポリアセタール |
| （2） | メイルアダプター | C3604（黄銅） |
| （3） | ロックリング | リン青銅 |
| （4） | リリースリング | 亜鉛合金（ニッケルメッキ黒色） |
| （5） | ストップリング | SUS（ステンレス） |
| （6） | Oリング | NBR（ニトリルゴム） |

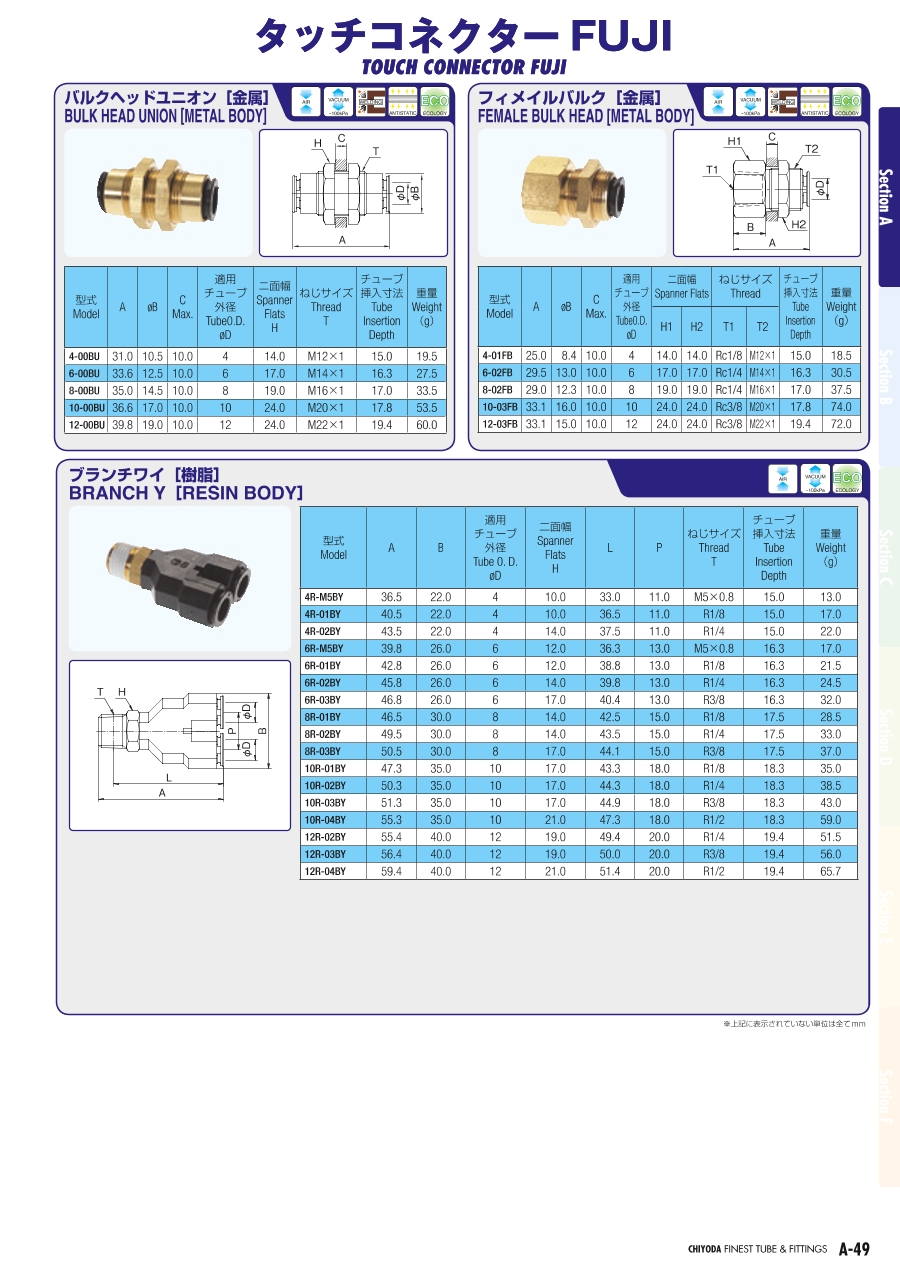

規格表
| 型番 | A | B | 適用チューブ外径 φD | 二面幅 H | L | P | ねじサイズ T | チューブ挿入寸法 | 重量 （g） |
|---|---|---|---|---|---|---|---|---|---|
| 4R-M5BY | 36.5 | 22.0 | 4 | 10.0 | 33.0 | 11.0 | M5×0.8 | 15.0 | 13.0 |
| 4R-01BY | 40.5 | 22.0 | 4 | 10.0 | 36.5 | 11.0 | R1/8 | 15.0 | 17.0 |
| 4R-02BY | 43.5 | 22.0 | 4 | 14.0 | 37.5 | 11.0 | R1/4 | 15.0 | 22.0 |
| 6R-M5BY | 39.8 | 26.0 | 6 | 12.0 | 36.3 | 13.0 | M5×0.8 | 16.3 | 17.0 |
| 6R-01BY | 42.8 | 26.0 | 6 | 12.0 | 38.8 | 13.0 | R1/8 | 16.3 | 21.5 |
| 6R-02BY | 45.8 | 26.0 | 6 | 14.0 | 39.8 | 13.0 | R1/4 | 16.3 | 24.5 |
| 6R-03BY | 46.8 | 26.0 | 6 | 17.0 | 40.4 | 13.0 | R3/8 | 16.3 | 32.0 |
| 8R-01BY | 46.5 | 30.0 | 8 | 14.0 | 42.5 | 15.0 | R1/8 | 17.5 | 28.5 |
| 8R-02BY | 49.5 | 30.0 | 8 | 14.0 | 43.5 | 15.0 | R1/4 | 17.5 | 33.0 |
| 8R-03BY | 50.5 | 30.0 | 8 | 17.0 | 44.1 | 15.0 | R3/8 | 17.5 | 37.0 |
| 10R-01BY | 47.3 | 35.0 | 10 | 17.0 | 43.3 | 18.0 | R1/8 | 18.3 | 35.0 |
| 10R-02BY | 50.3 | 35.0 | 10 | 17.0 | 44.3 | 18.0 | R1/4 | 18.3 | 38.5 |
| 10R-03BY | 51.3 | 35.0 | 10 | 17.0 | 44.9 | 18.0 | R3/8 | 18.3 | 43.0 |
| 10R-04BY | 55.3 | 35.0 | 10 | 21.0 | 47.3 | 18.0 | R1/2 | 18.3 | 59.0 |
| 12R-02BY | 55.4 | 40.0 | 12 | 19.0 | 49.4 | 20.0 | R1/4 | 19.4 | 51.5 |
| 12R-03BY | 56.4 | 40.0 | 12 | 19.0 | 50.0 | 20.0 | R3/8 | 19.4 | 56.0 |
| 12R-04BY | 59.4 | 40.0 | 12 | 21.0 | 51.4 | 20.0 | R1/2 | 19.4 | 65.7 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
350円 ( 385円 ) | 6日目 |
380円 ( 418円 ) | 6日目 |
364円 ( 400円 ) | 6日目 |
413円 ( 454円 ) | 6日目 |
413円 ( 454円 ) | 6日目 |
510円 ( 561円 ) | 6日目 |
396円 ( 436円 ) | 6日目 |
464円 ( 510円 ) | 6日目 |
421円 ( 463円 ) | 6日目 |
455円 ( 501円 ) | 6日目 |
477円 ( 525円 ) | 6日目 |
472円 ( 519円 ) | 6日目 |
547円 ( 602円 ) | 6日目 |
537円 ( 591円 ) | 6日目 |
544円 ( 598円 ) | 6日目 |
553円 ( 608円 ) | 6日目 |
570円 ( 627円 ) | 6日目 |
詳細情報
基本情報
軽量な樹脂ボディータイプのワンタッチ継手。
【特長】
・回転ロックリングタイプ。
・チューブの回し（回転）切れを防止。
・Oリングシール採用で優れた気密性。
・別売の表示リング装着可能。
・表示リング装着により、装置間の配管識別が容易。
・ネジ部シール加工（Rネジ）。
・ネジ部シール加工が施されているため、そのまま配管可能。
・ネジ上部の自在性。
・エルボ、ブランチティ等のボディーとネジ部は、回転可能。
・オネジ部にはシール加工済み。
【用途】
・ロボットなど稼働部の配管に最適。
