タッチコネクターFUJI メイルブランチティ（金属）
- 通常単価(税別)
- 496円～873円
- 税込単価
- 546円～960円
ハードな環境に最適な金属タイプのワンタッチ継手。【特長】・回転ロックリングを採...
詳細情報を確認する- 本体材質
- 亜鉛合金
- ねじ部材質
- C3604(黄銅）
- シール材材質
- NBR（ニトリルゴム）
- 周囲温度 (℃)
- -5::60
- 使用流体
- 圧縮空気(真空含む)
- 継手種類
- ねじ取付 分岐
- ねじ取付 分岐接続
- メイルブランチティ
- 種類
- タッチコネクター
商品情報

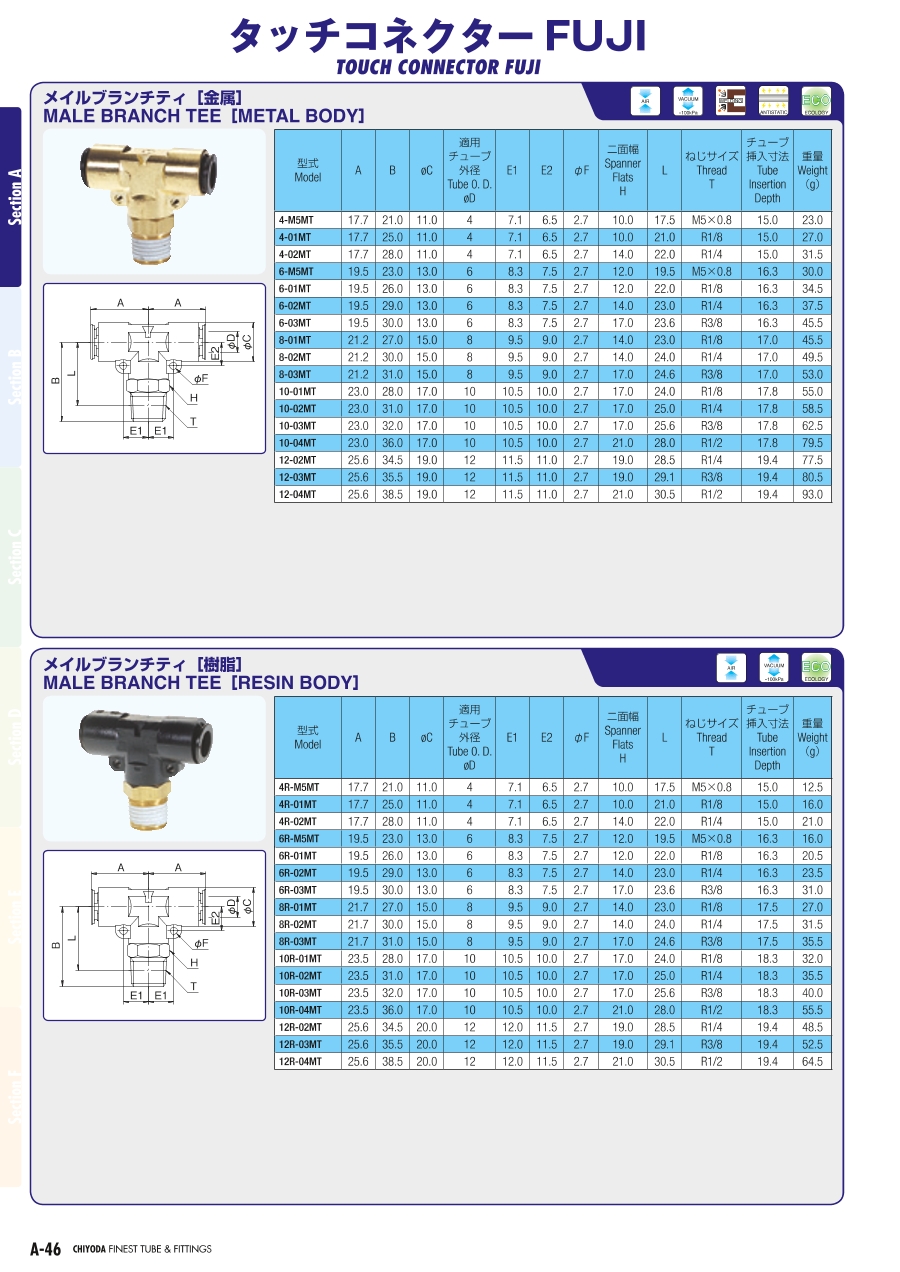

外形図
製品仕様
| 使用流体 | 圧縮空気 | 真空 |
|---|---|---|
| 使用温度範囲 | -5～+60℃ | -5～+60℃ |
| 最高使用圧力 | 1MPa | -100kPa |
| 適用チューブ | TE、TP、MTP（ポリウレタンチューブ）、TN（ナイロンチューブ） | |
- ※ 上記の圧力数値は常温時（20℃）に測定したものです。
- ※ 凍結無き事。
材質
構造図
| Part NO. | 部品名 | 材質 |
|---|---|---|
| （1） | 本体金属部 ニッケルタイプ その他 樹脂部 | C3604（黄銅） 亜鉛合金（黄銅メッキ） ポリアセタール |
| （2） | メイルアダプター | C3604（黄銅） |
| （3） | ロックリング | リン青銅 |
| （4） | リリースリング | 亜鉛合金（ニッケルメッキ黒色） |
| （5） | ストップリング | SUS（ステンレス） |
| （6） | Oリング | NBR（ニトリルゴム） |
規格表
| 型番 | A | B | φC | 適用チューブ外径 φD | E1 | E2 | φF | 二面幅 H | L | ねじサイズ T | チューブ挿入寸法 | 重量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4-M5MT | 17.7 | 21.0 | 11.0 | 4 | 7.1 | 6.5 | 2.7 | 10.0 | 17.5 | M5×0.8 | 15.0 | 23.0 |
| 4-01MT | 17.7 | 25.0 | 11.0 | 4 | 7.1 | 6.5 | 2.7 | 10.0 | 21.0 | R1/8 | 15.0 | 27.0 |
| 4-02MT | 17.7 | 28.0 | 11.0 | 4 | 7.1 | 6.5 | 2.7 | 14.0 | 22.0 | R1/4 | 15.0 | 31.5 |
| 6-M5MT | 19.5 | 23.0 | 13.0 | 6 | 8.3 | 7.5 | 2.7 | 12.0 | 19.5 | M5×0.8 | 16.3 | 30.0 |
| 6-01MT | 19.5 | 26.0 | 13.0 | 6 | 8.3 | 7.5 | 2.7 | 12.0 | 22.0 | R1/8 | 16.3 | 34.5 |
| 6-02MT | 19.5 | 29.0 | 13.0 | 6 | 8.3 | 7.5 | 2.7 | 14.0 | 23.0 | R1/4 | 16.3 | 37.5 |
| 6-03MT | 19.5 | 30.0 | 13.0 | 6 | 8.3 | 7.5 | 2.7 | 17.0 | 23.6 | R3/8 | 16.3 | 45.5 |
| 8-01MT | 21.2 | 27.0 | 15.0 | 8 | 9.5 | 9.0 | 2.7 | 14.0 | 23.0 | R1/8 | 17.0 | 45.5 |
| 8-02MT | 21.2 | 30.0 | 15.0 | 8 | 9.5 | 9.0 | 2.7 | 14.0 | 24.0 | R1/4 | 17.0 | 49.5 |
| 8-03MT | 21.2 | 31.0 | 15.0 | 8 | 9.5 | 9.0 | 2.7 | 17.0 | 24.6 | R3/8 | 17.0 | 53.0 |
| 10-01MT | 23.0 | 28.0 | 17.0 | 10 | 10.5 | 10.0 | 2.7 | 17.0 | 24.0 | R1/8 | 17.8 | 55.0 |
| 10-02MT | 23.0 | 31.0 | 17.0 | 10 | 10.5 | 10.0 | 2.7 | 17.0 | 25.0 | R1/4 | 17.8 | 58.5 |
| 10-03MT | 23.0 | 32.0 | 17.0 | 10 | 10.5 | 10.0 | 2.7 | 17.0 | 25.6 | R3/8 | 17.8 | 62.5 |
| 10-04MT | 23.0 | 36.0 | 17.0 | 10 | 10.5 | 10.0 | 2.7 | 21.0 | 28.0 | R1/2 | 17.8 | 79.5 |
| 12-02MT | 25.6 | 34.5 | 19.0 | 12 | 11.5 | 11.0 | 2.7 | 19.0 | 28.5 | R1/4 | 19.4 | 77.5 |
| 12-03MT | 25.6 | 35.5 | 19.0 | 12 | 11.5 | 11.0 | 2.7 | 19.0 | 29.1 | R3/8 | 19.4 | 80.5 |
| 12-04MT | 25.6 | 38.5 | 19.0 | 12 | 11.5 | 11.0 | 2.7 | 21.0 | 30.5 | R1/2 | 19.4 | 93.0 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
496円 ( 546円 ) | 4日目 |
512円 ( 563円 ) | 4日目 |
496円 ( 546円 ) | 4日目 |
730円 ( 803円 ) | 6日目 |
730円 ( 803円 ) | 4日目 |
595円 ( 655円 ) | 4日目 |
631円 ( 694円 ) | 4日目 |
631円 ( 694円 ) | 4日目 |
636円 ( 700円 ) | 4日目 |
691円 ( 760円 ) | 4日目 |
800円 ( 880円 ) | 4日目 |
691円 ( 760円 ) | 4日目 |
730円 ( 803円 ) | 4日目 |
818円 ( 900円 ) | 4日目 |
818円 ( 900円 ) | 4日目 |
873円 ( 960円 ) | 4日目 |
詳細情報
基本情報
ハードな環境に最適な金属タイプのワンタッチ継手。
【特長】
・回転ロックリングを採用し、チューブの回し切れを防止する。
・Oリングシール採用で優れた気密性。
・別売りの表示リングを装着すれば、配管の識別が容易。
・オネジ部にはシール加工済み。
【用途】
・ロボットなど稼働部の配管に最適。
