タッチコネクターmini メイルブランチティ
- シール材材質
- NBR（ニトリルゴム）
- 周囲温度 (℃)
- -5::60
- 使用流体
- 圧縮空気(真空含む)
- 継手種類
- ねじ取付 分岐
- ねじ取付 分岐接続
- メイルブランチティ
- 種類
- タッチコネクター
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が3型番あります。
商品情報

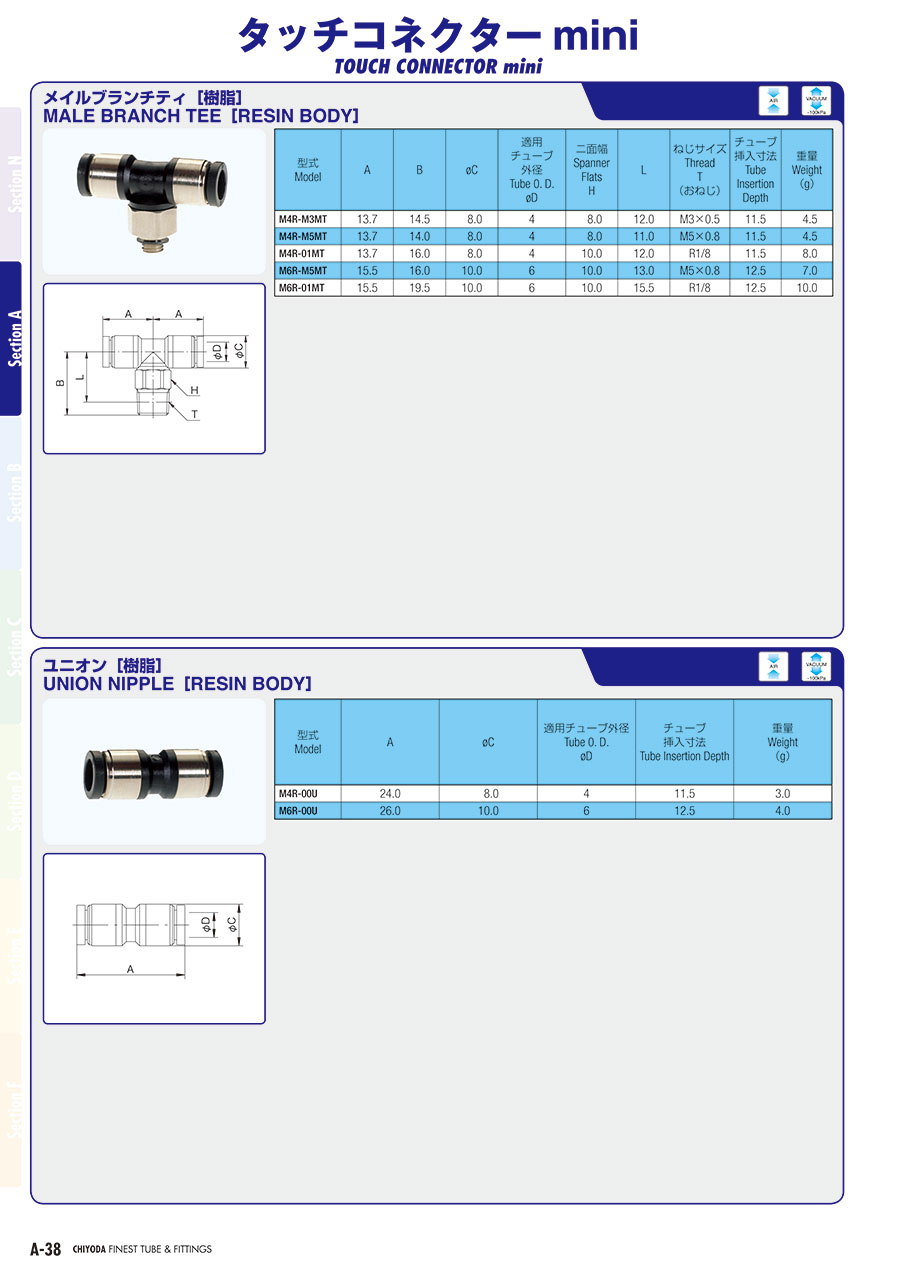

外形図
製品仕様
| 使用流体 | 圧縮空気 | 真空 |
|---|---|---|
| 使用温度範囲 | -5～60℃ | |
| 最高使用圧力 | 1MPa | -100kPa |
| 適用チューブ | TE、TP、MTP（ポリウレタンチューブ）、TN（ナイロンチューブ） | |
- ※ 上記の圧力数値は常温時（20℃）に測定したものです。
- ※ 凍結無き事。
材質
構造図
| Part NO. | 部品名 | 材質 |
|---|---|---|
| （1） | 本体金属部 ニップル その他 樹脂部 | C3604（黄銅）但し、M3はSUS（ステンレス） C3604（黄銅） ポリアセタール |
| （2） | メイルアダプター | C3604（黄銅）但し、M3はSUS（ステンレス） |
| （3） | ロックリング | SUS（ステンレス） |
| （4） | リリースリング | ポリアセタール |
| （5） | ストップリング | SUS（ステンレス） |
| （6） | Oリング | NBR（ニトリルゴム） |
規格表
| 型式 | A | B | φC | 適用チューブ外径 φD | 二面幅 H | L | ねじサイズ T （おねじ） | チューブ挿入寸法 | 重量 （g） |
|---|---|---|---|---|---|---|---|---|---|
| M4R-M3MT | 13.7 | 14.5 | 8.0 | 4 | 8.0 | 12.0 | M3×0.5 | 11.5 | 4.5 |
| M4R-M5MT | 13.7 | 14.0 | 8.0 | 4 | 8.0 | 11.0 | M5×0.8 | 11.5 | 4.5 |
| M4R-01MT | 13.7 | 16.0 | 8.0 | 4 | 10.0 | 12.0 | R1/8 | 11.5 | 8.0 |
| M6R-M5MT | 15.5 | 16.0 | 10.0 | 6 | 10.0 | 13.0 | M5×0.8 | 12.5 | 7.0 |
| M6R-01MT | 15.5 | 19.5 | 10.0 | 6 | 10.0 | 15.5 | R1/8 | 12.5 | 10.0 |
詳細情報
基本情報
超小型ワンタッチ継手。
【特長】
・超小型で配管スペースのサイズダウン。
・耐食性に優れた、無電解ニッケルメッキ仕様。
・回転ロックリングを採用し、チューブの回転切れを防止。
・オネジ部にはシール加工済み。
【用途】
・狭い場所への配管に最適。
・軽量化が求められる機械に。
