タッチコネクターファイブ SUS バルクヘッドユニオン
- 通常単価(税別)
- 2,021円～3,588円
- 税込単価
- 2,223円～3,947円
通常出荷日：在庫品1日目～6日目一部当日出荷可能
ボディ金属部にステンレスを使用したワンタッチ継手。【特長】・強度、耐食性が向上。・銅、亜鉛等の金属イオ...
詳細を確認- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
未確定：候補が10型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
本体色黒の外観
本体色白の外観
| 使用流体 | 圧縮空気 | 工業用水 | 真空 |
|---|---|---|---|
| 使用温度範囲 | -5～60℃ | 5～40℃ | -5～60℃ |
| 最高使用圧力 | 1MPa | 0.3MPa | -100kPa |
| 工業用水圧はウォーターハンマーを考慮しております | |||
| 適用チューブ | TE、TP、MTP（ポリウレタンチューブ）、TN（ナイロンチューブ） | ||
- ※ 上記の圧力数値は常温時（20℃）に測定したものです。工業用水使用の際は工業用水使用可能なチューブご選定下さい。
- ※ 凍結無き事。
材質
構造図
| Part NO. | 部品名 | 材質 |
|---|---|---|
| （1） | リリースリング | 難燃性PBT（ポリブチレンテレフタレート） |
| （2） | ガイド | 難燃性PBT（ポリブチレンテレフタレート） |
| （3） | ロックリング | SUS（ステンレス） |
| （4） | リングパッキン | NBR（ニトリルゴム） |
| （5） | 本体 | 難燃性PBT（ポリブチレンテレフタレート） |
| （6） | メイルアダプター | SUS（ステンレス） |

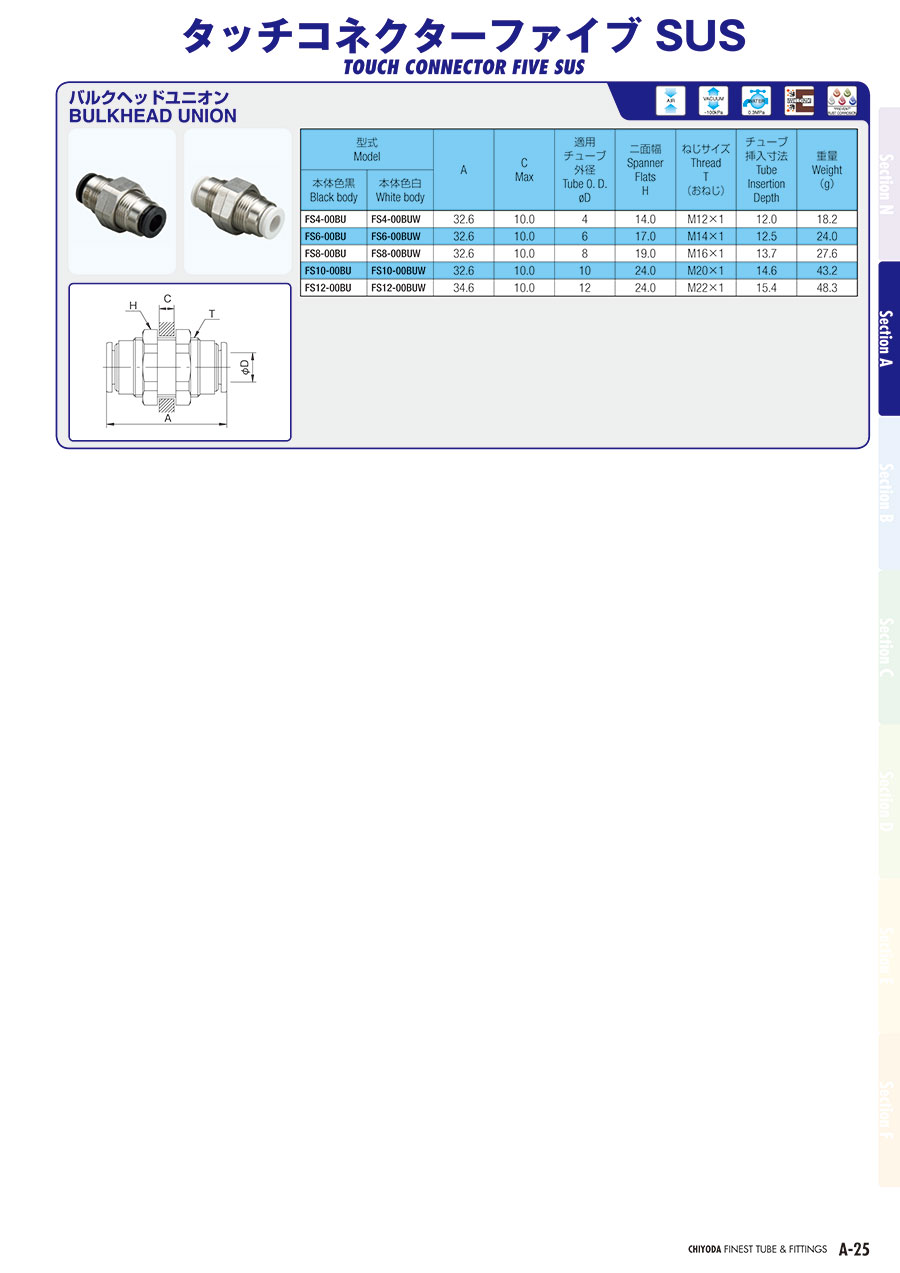

規格表
| 型式 | A | C Max | 適用チューブ外径 φD | 二面幅 H | ねじサイズ T （おねじ） | チューブ挿入寸法 | 重量 （g） | |
|---|---|---|---|---|---|---|---|---|
| 本体黒色 | 本体白色 | |||||||
| FS4-OOBU | FS4-OOBUW | 32.6 | 10.0 | 4 | 14.0 | M12×1 | 12.0 | 18.2 |
| FS6-OOBU | FS6-OOBUW | 32.6 | 10.0 | 6 | 17.0 | M14×1 | 12.5 | 24.0 |
| FS8-OOBU | FS8-OOBUW | 32.6 | 10.0 | 8 | 19.0 | M16×1 | 13.7 | 27.6 |
| FS10-OOBU | FS10-OOBUW | 32.6 | 10.0 | 10 | 24.0 | M20×1 | 14.6 | 43.2 |
| FS12-OOBU | FS12-OOBUW | 34.6 | 10.0 | 12 | 24.0 | M22×1 | 15.4 | 48.3 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,563円 ( 2,819円 ) | 6日目 |
2,021円 ( 2,223円 ) | 4日目 |
2,528円 ( 2,781円 ) | 6日目 |
2,623円 ( 2,885円 ) | 在庫品1日目当日出荷可能 |
2,098円 ( 2,308円 ) | 6日目 |
2,573円 ( 2,830円 ) | 4日目 |
2,805円 ( 3,086円 ) | 6日目 |
2,218円 ( 2,440円 ) | 4日目 |
3,588円 ( 3,947円 ) | 6日目 |
3,466円 ( 3,813円 ) | 4日目 |
詳細情報
基本情報
ボディ金属部にステンレスを使用したワンタッチ継手。
【特長】
・強度、耐食性が向上。
・銅、亜鉛等の金属イオン溶出防止。
・工業用水配管時の成分腐食防止（脱亜鉛腐食）。
【用途】
・食品工場など薬液を使用する配管に最適。
・工業用水配管に最適。
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
