タッチコネクターファイブ SUS メイルブランチワイ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,444円～3,374円
- 税込単価
- 1,588円～3,711円
ボディ金属部にステンレスを使用したワンタッチ継手。【特長】・強度、耐食性が向上...
詳細情報を確認する未確定：候補が34型番あります。
商品情報

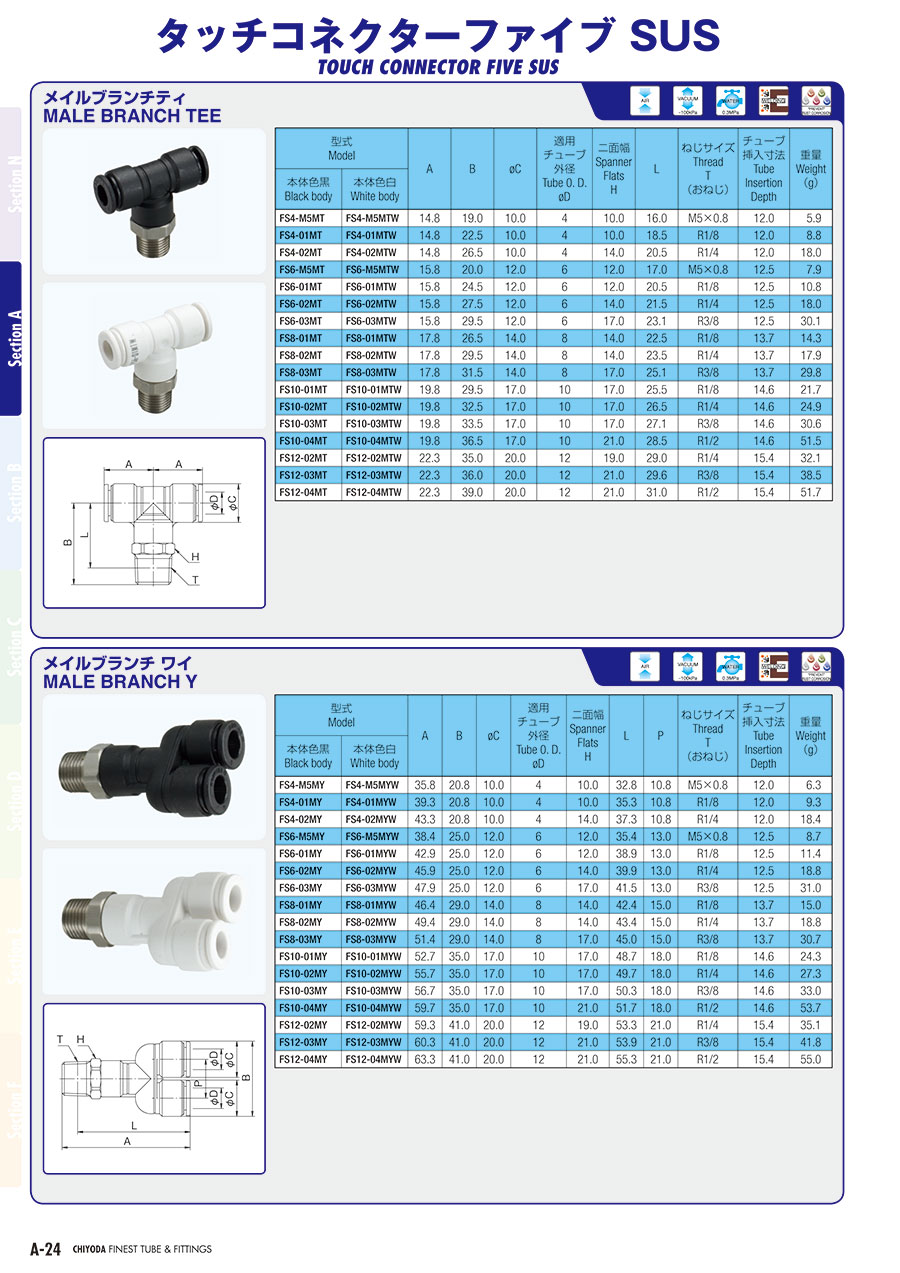

外形図
製品仕様
本体色黒の外観
本体色白の外観
| 使用流体 | 圧縮空気 | 工業用水 | 真空 |
|---|---|---|---|
| 使用温度範囲 | -5～60℃ | 5～40℃ | -5～60℃ |
| 最高使用圧力 | 1MPa | 0.3MPa | -100kPa |
| 工業用水圧はウォーターハンマーを考慮しております | |||
| 適用チューブ | TE、TP、MTP（ポリウレタンチューブ）、TN（ナイロンチューブ） | ||
- ※ 上記の圧力数値は常温時（20℃）に測定したものです。工業用水使用の際は工業用水使用可能なチューブご選定下さい。
- ※ 凍結無き事。
材質
構造図
| Part NO. | 部品名 | 材質 |
|---|---|---|
| （1） | リリースリング | 難燃性PBT（ポリブチレンテレフタレート） |
| （2） | ガイド | 難燃性PBT（ポリブチレンテレフタレート） |
| （3） | ロックリング | SUS（ステンレス） |
| （4） | リングパッキン | NBR（ニトリルゴム） |
| （5） | 本体 | 難燃性PBT（ポリブチレンテレフタレート） |
| （6） | メイルアダプター | SUS（ステンレス） |
規格表
| 型式 | A | B | φC | 適用チューブ外径 φD | 二面幅 H | L | P | ねじサイズ T （おねじ） | チューブ挿入寸法 | 重量 （g） | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 本体色黒 | 本体色白 | ||||||||||
| FS4-M5MY | FS4-M5MYW | 35.8 | 20.8 | 10.0 | 4 | 10.0 | 32.8 | 10.8 | M5×0.8 | 12.0 | 6.3 |
| FS4-01MY | FS4-01MYW | 39.3 | 20.8 | 10.0 | 4 | 10.0 | 35.3 | 10.8 | R1/8 | 12.0 | 9.3 |
| FS4-02MY | FS4-02MYW | 43.3 | 20.8 | 10.0 | 4 | 14.0 | 37.3 | 10.8 | R1/4 | 12.0 | 18.4 |
| FS6-M5MY | FS6-M5MYW | 38.4 | 25.0 | 12.0 | 6 | 12.0 | 35.4 | 13.0 | M5×0.8 | 12.5 | 8.7 |
| FS6-01MY | FS6-01MYW | 42.9 | 25.0 | 12.0 | 6 | 12.0 | 38.9 | 13.0 | R1/8 | 12.5 | 11.4 |
| FS6-02MY | FS6-02MYW | 45.9 | 25.0 | 12.0 | 6 | 14.0 | 39.9 | 13.0 | R1/4 | 12.5 | 18.8 |
| FS6-03MY | FS6-03MYW | 47.9 | 25.0 | 12.0 | 6 | 17.0 | 41.5 | 13.0 | R3/8 | 12.5 | 31.0 |
| FS8-01MY | FS8-01MYW | 46.4 | 29.0 | 14.0 | 8 | 14.0 | 42.4 | 15.0 | R1/8 | 13.7 | 15.0 |
| FS8-02MY | FS8-02MYW | 49.4 | 29.0 | 14.0 | 8 | 14.0 | 43.4 | 15.0 | R1/4 | 13.7 | 18.8 |
| FS8-03MY | FS8-03MYW | 51.4 | 29.0 | 14.0 | 8 | 17.0 | 45.0 | 15.0 | R3/8 | 13.7 | 30.7 |
| FS10-01MY | FS10-01MYW | 52.7 | 35.0 | 17.0 | 10 | 17.0 | 48.7 | 18.0 | R1/8 | 14.6 | 24.3 |
| FS10-02MY | FS10-02MYW | 55.7 | 35.0 | 17.0 | 10 | 17.0 | 49.7 | 18.0 | R1/4 | 14.6 | 27.3 |
| FS10-03MY | FS10-03MYW | 56.7 | 35.0 | 17.0 | 10 | 17.0 | 50.3 | 18.0 | R3/8 | 14.6 | 33.0 |
| FS10-04MY | FS10-04MYW | 59.7 | 35.0 | 17.0 | 10 | 21.0 | 51.7 | 18.0 | R1/2 | 14.6 | 53.7 |
| FS12-02MY | FS12-02MYW | 59.3 | 41.0 | 20.0 | 12 | 19.0 | 53.3 | 21.0 | R1/4 | 15.4 | 35.1 |
| FS12-03MY | FS12-03MYW | 60.3 | 41.0 | 20.0 | 12 | 21.0 | 53.9 | 21.0 | R3/8 | 15.4 | 41.8 |
| FS12-04MY | FS12-04MYW | 63.3 | 41.0 | 20.0 | 12 | 21.0 | 55.3 | 21.0 | R1/2 | 15.4 | 55.0 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,457円 ( 1,603円 ) | 6日目 |
1,457円 ( 1,603円 ) | 6日目 |
1,596円 ( 1,756円 ) | 6日目 |
1,987円 ( 2,186円 ) | 在庫品1日目当日出荷可能 |
1,444円 ( 1,588円 ) | 6日目 |
1,444円 ( 1,588円 ) | 6日目 |
1,536円 ( 1,690円 ) | 6日目 |
1,920円 ( 2,112円 ) | 6日目 |
1,630円 ( 1,793円 ) | 6日目 |
2,109円 ( 2,320円 ) | 在庫品1日目当日出荷可能 |
1,689円 ( 1,858円 ) | 6日目 |
2,107円 ( 2,318円 ) | 在庫品1日目当日出荷可能 |
1,479円 ( 1,627円 ) | 6日目 |
1,474円 ( 1,621円 ) | 6日目 |
1,646円 ( 1,811円 ) | 6日目 |
1,646円 ( 1,811円 ) | 6日目 |
1,710円 ( 1,881円 ) | 6日目 |
1,710円 ( 1,881円 ) | 6日目 |
1,776円 ( 1,954円 ) | 6日目 |
2,226円 ( 2,449円 ) | 在庫品1日目当日出荷可能 |
2,223円 ( 2,445円 ) | 6日目 |
2,216円 ( 2,438円 ) | 6日目 |
2,340円 ( 2,574円 ) | 4日目 |
2,900円 ( 3,190円 ) | 6日目 |
2,361円 ( 2,597円 ) | 6日目 |
2,361円 ( 2,597円 ) | 4日目 |
2,729円 ( 3,002円 ) | 6日目 |
2,729円 ( 3,002円 ) | 6日目 |
3,306円 ( 3,637円 ) | 6日目 |
2,627円 ( 2,890円 ) | 6日目 |
2,663円 ( 2,929円 ) | 6日目 |
3,279円 ( 3,607円 ) | 在庫品1日目当日出荷可能 |
2,701円 ( 2,971円 ) | 6日目 |
3,374円 ( 3,711円 ) | 6日目 |
詳細情報
基本情報
ボディ金属部にステンレスを使用したワンタッチ継手。
【特長】
・強度、耐食性が向上。
・銅、亜鉛等の金属イオン溶出防止。
・工業用水配管時の成分腐食防止（脱亜鉛腐食）。
【用途】
・食品工場など薬液を使用する配管に最適。
・工業用水配管に最適。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
