タッチコネクターファイブ SUS メイルブランチティ
- 一部SALE 2026/03/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,440円～3,395円特別価格
- 税込単価
- 1,584円～3,735円特別価格
ボディ金属部にステンレスを使用したワンタッチ継手。【特長】・強度、耐食性向上。...
詳細情報を確認する
未確定：候補が31型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
本体色黒
本体色白
タッチコネクターファイブ SUS共通の仕様
| 使用流体 | 圧縮空気 | 工業用水 | 真空 |
|---|---|---|---|
| 使用温度範囲 | -5～+60℃ | +5～+40℃ | -5～+60℃ |
| 最高使用圧力 | 1MPa | 0.3MPa | -100kPa |
| 適用チューブ | TE、TP、MTP（ポリウレタンチューブ）、TN（ナイロンチューブ） | ||
- ※ 工業用水圧はウォーターハンマーを考慮しております。
- ※ 上記の圧力数値は常温時（20℃）に測定したものです。工業用水使用の際は工業用水使用可能なチューブご選定下さい。
- ※ 凍結無き事。
■主要部品材質
構造図
| Part NO. | 部品名 | 材質 |
|---|---|---|
| （1） | リリースリング | 難燃性PBT（ポリブチレンテレフタレート） |
| （2） | ガイド | 難燃性PBT（ポリブチレンテレフタレート） |
| （3） | ロックリング | SUS（ステンレス） |
| （4） | リングパッキン | NBR（ニトリルゴム） |
| （5） | 本体 | 難燃性PBT（ポリブチレンテレフタレート） |
| （6） | メイルアダプター | SUS（ステンレス） |

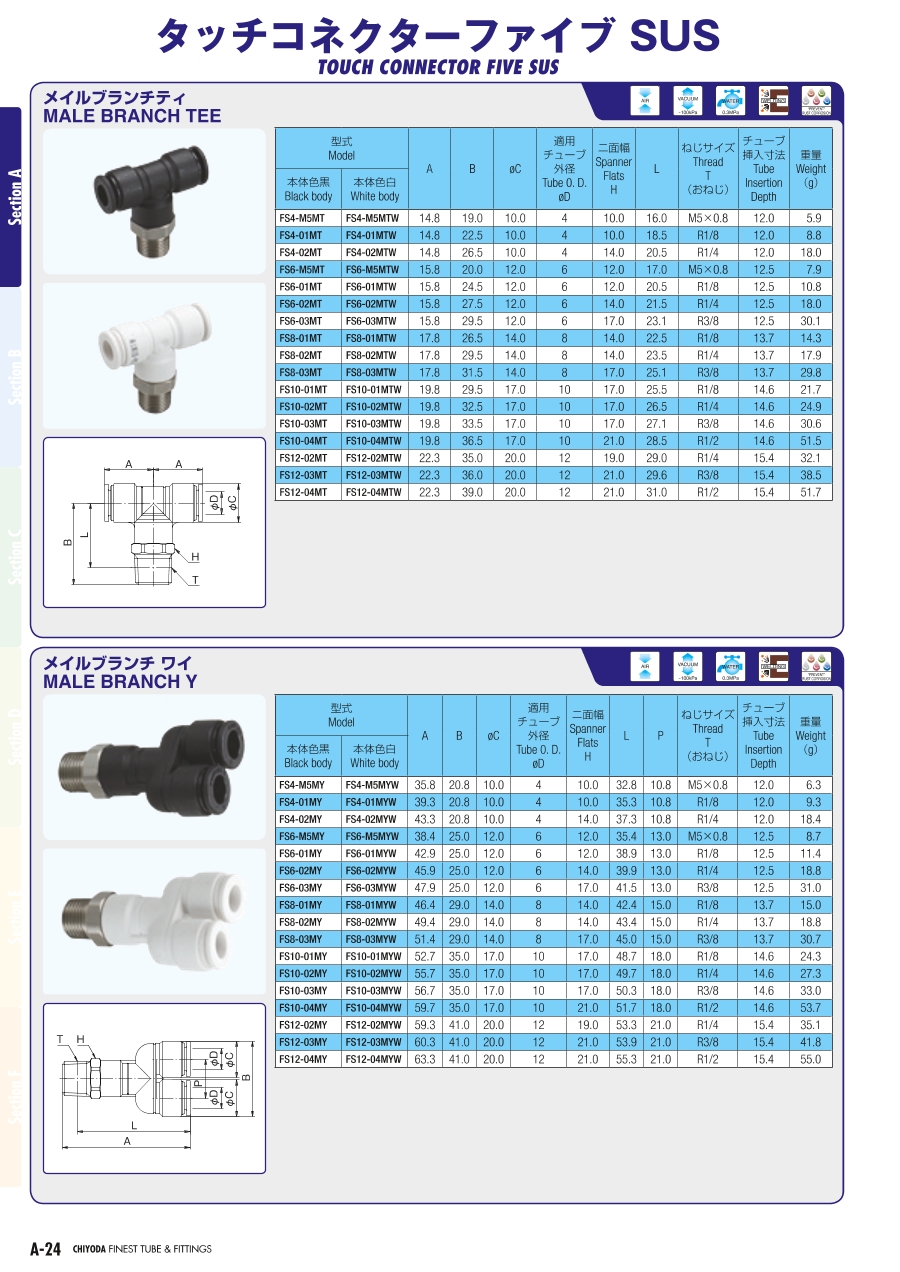

規格表
| 型番 | A | B | φC | 適用チューブ外径 φD | ニ面幅 H | L | ねじサイズ T （おねじ） | チューブ挿入寸法 | 重量 （g） | |
|---|---|---|---|---|---|---|---|---|---|---|
| 本体色黒 | 本体色白 | |||||||||
| FS4-M5MT | FS4-M5MTW | 14.8 | 19.0 | 10.0 | 4 | 10.0 | 16.0 | M5×0.8 | 12.0 | 5.9 |
| FS4-01MT | FS4-01MTW | 14.8 | 22.5 | 10.0 | 4 | 10.0 | 18.5 | R1/8 | 12.0 | 8.8 |
| FS4-02MT | FS4-02MTW | 14.8 | 26.5 | 10.0 | 4 | 14.0 | 20.5 | R1/4 | 12.0 | 18.0 |
| FS6-M5MT | FS6-M5MTW | 15.8 | 20.0 | 12.0 | 6 | 12.0 | 17.0 | M5×0.8 | 12.5 | 7.9 |
| FS6-01MT | FS6-01MTW | 15.8 | 24.5 | 12.0 | 6 | 12.0 | 20.5 | R1/8 | 12.5 | 10.8 |
| FS6-02MT | FS6-02MTW | 15.8 | 27.5 | 12.0 | 6 | 14.0 | 21.5 | R1/4 | 12.5 | 18.0 |
| FS6-03MT | FS6-03MTW | 15.8 | 29.5 | 12.0 | 6 | 17.0 | 23.1 | R3/8 | 12.5 | 30.1 |
| FS8-01MT | FS8-01MTW | 17.8 | 26.5 | 14.0 | 8 | 14.0 | 22.5 | R1/8 | 13.7 | 14.3 |
| FS8-02MT | FS8-02MTW | 17.8 | 29.5 | 14.0 | 8 | 14.0 | 23.5 | R1/4 | 13.7 | 17.9 |
| FS8-03MT | FS8-03MTW | 17.8 | 31.5 | 14.0 | 8 | 17.0 | 25.1 | R3/8 | 13.7 | 29.8 |
| FS10-01MT | FS10-01MTW | 19.8 | 29.5 | 17.0 | 10 | 17.0 | 25.5 | R1/8 | 14.6 | 21.7 |
| FS10-02MT | FS10-02MTW | 19.8 | 32.5 | 17.0 | 10 | 17.0 | 26.5 | R1/4 | 14.6 | 24.9 |
| FS10-03MT | FS10-03MTW | 19.8 | 33.5 | 17.0 | 10 | 17.0 | 27.1 | R3/8 | 14.6 | 30.6 |
| FS10-04MT | FS10-04MTW | 19.8 | 36.5 | 17.0 | 10 | 21.0 | 28.5 | R1/2 | 14.6 | 51.5 |
| FS12-02MT | FS12-02MTW | 22.3 | 35.0 | 20.0 | 12 | 19.0 | 29.0 | R1/4 | 15.4 | 32.1 |
| FS12-03MT | FS12-03MTW | 22.3 | 36.0 | 20.0 | 12 | 21.0 | 29.6 | R3/8 | 15.4 | 38.5 |
| FS12-04MT | FS12-04MTW | 22.3 | 39.0 | 20.0 | 12 | 21.0 | 31.0 | R1/2 | 15.4 | 51.7 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,457円 ( 1,603円 ) | 6日目 |
1,452円 ( 1,597円 ) | 6日目 |
1,596円 ( 1,756円 ) | 6日目 |
1,596円 ( 1,756円 ) | 6日目 |
1,732円 ( 1,905円 ) | 6日目 |
1,440円 ( 1,584円 ) | 6日目 |
1,536円 ( 1,690円 ) | 6日目 |
1,536円 ( 1,690円 ) | 6日目 |
1,630円 ( 1,793円 ) | 4日目 |
1,630円 ( 1,793円 ) | 6日目 |
1,689円 ( 1,858円 ) | 6日目 |
2,112円 ( 2,323円 ) | 4日目 |
1,479円 ( 1,627円 ) | 6日目 |
1,479円 ( 1,627円 ) | 6日目 |
1,646円 ( 1,811円 ) | 6日目 |
1,646円 ( 1,811円 ) | 6日目 |
1,710円 ( 1,881円 ) | 6日目 |
1,776円 ( 1,954円 ) | 6日目 |
2,223円 ( 2,445円 ) | 6日目 |
2,223円 ( 2,445円 ) | 6日目 |
2,340円 ( 2,574円 ) | 4日目 |
2,340円 ( 2,574円 ) | 6日目 |
2,361円 ( 2,597円 ) | 6日目 |
2,353円 ( 2,588円 ) | 6日目 |
3,391円 ( 3,730円 ) | 6日目 |
2,627円 ( 2,890円 ) | 6日目 |
2,627円 ( 2,890円 ) | 6日目 |
2,663円 ( 2,929円 ) | 6日目 |
2,663円 ( 2,929円 ) | 6日目 |
2,701円 ( 2,971円 ) | 4日目 |
3,395円1,358円 ( 1,494円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ボディ金属部にステンレスを使用したワンタッチ継手。
【特長】
・強度、耐食性向上。
・銅、亜鉛等の金属イオン溶出防止。
・工業用水配管時の成分腐食防止（脱亜鉛腐食）。
・本体金属部にSUS303を採用による性能向上。
・タッチコネクターファイブの性能をそのまま継承。
・ネジ上部の自在性。
・エルボ、ブランチティ等のボディーとネジ部は、回転可能。
【用途】
・食品工場など薬液を使用する配管に最適。
・工業用水配管に最適。
