タッチコネクターファイブ カップリングプラグPL
- 本体材質
- 難燃性PBT
- ねじ部材質
- ねじ部なし
- シール材材質
- NBR（ニトリルゴム）
- 周囲温度 (℃)
- -5::60
- 継手種類
- その他形状
- その他形状
- カップリングプラグPL
- 種類
- タッチコネクター
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が7型番あります。
商品情報
外形図
製品仕様
本体色黒
本体色白
| 使用流体 | 圧縮空気 | 工業用水 | 真空 |
|---|---|---|---|
| 使用温度範囲 | -5～+60℃ | +5～+40℃ | -5～+60℃ |
| 最高使用圧力 | 1MPa | 0.3MPa | -100kPa |
| 適用チューブ | TE、TP、MTP（ポリウレタンチューブ）、TN（ナイロンチューブ） | ||
- ※ 工業用水圧はウォーターハンマーを考慮しております。
- ※ 上記の圧力数値は常温時（20℃）に測定したものです。工業用水使用の際は工業用水使用可能なチューブをご選定下さい。
- ※ ミニスピードコントローラα・β、及びスピードコントローラα・βを除く。
- ※ 凍結無き事。
材質
構造図
| Part NO. | 部品名 | 材質 |
|---|---|---|
| （1） | リリースリング | 難燃性PBT（ポリブチレンテレフタレート） |
| （2） | ガイド | 難燃性PBT（ポリブチレンテレフタレート） |
| （3） | ロックリング | SUS（ステンレス） |
| （4） | リングパッキン | NBR（ニトリルゴム） |
| （5） | 本体 | 難燃性PBT（ポリブチレンテレフタレート） |
| （6） | メイルアダプター | C3604（黄銅）、ニッケルめっき |
※ 樹脂部UL-94 V0相当

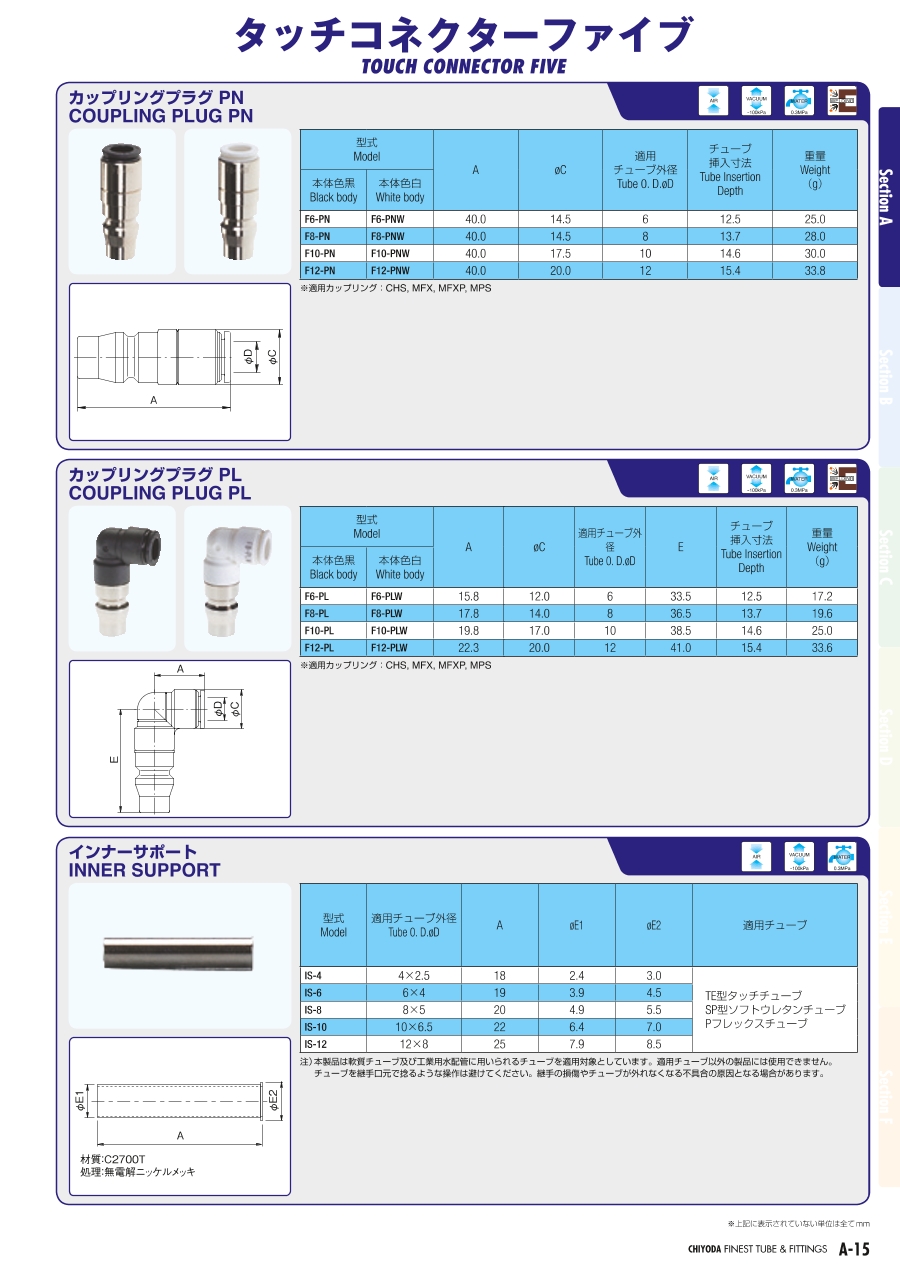

規格表
| 型番 | A | φC | 適用チューブ外径 φD | E | チューブ挿入寸法 | 重量 （g） | |
|---|---|---|---|---|---|---|---|
| 本体黒色 | 本体白色 | ||||||
| F6-PL | F6-PLW | 15.8 | 12.0 | 6 | 33.5 | 12.5 | 17.2 |
| F8-PL | F8-PLW | 17.8 | 14.0 | 8 | 36.5 | 13.7 | 19.6 |
| F10-PL | F10-PLW | 19.8 | 17.0 | 10 | 38.5 | 14.6 | 25.0 |
| F12-PL | F12-PLW | 22.3 | 20.0 | 12 | 41.0 | 15.4 | 33.6 |
※ 適用カップリング：CHS、MFX、MFXP、MPS
詳細情報
基本情報
ワンタッチ継手を搭載したカップリングプラグ。
【特長】
・全機種にレーザーマーキングによる型式表記あり。
・新型ロックリングを採用し、配管の操作性が向上。
・チューブ配管のままカップリングに接続可能。
【用途】
・配管途中で着脱が必要なった箇所に。
