メカニカル部品技術窓口
タッチコネクターファイブ 異径ジョイント
- 通常単価(税別)
- 119円～176円
- 税込単価
- 131円～194円
通常出荷日：在庫品1日目～6日目一部当日出荷可能
継手同士を組み合わせられる中間継手。【特長】・本体にレーザーマーキングによるサイズ表記あり。・タッチコ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が14型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
本体色黒の外観
本体色白の外観
| 使用流体 | 圧縮空気 | 工業用水 | 真空 |
|---|---|---|---|
| 使用温度範囲 | -5～60℃ | 5～40℃ | -5～60℃ |
| 最高使用圧力 | 1MPa | 0.3MPa | -100kPa |
| 工業用水圧はウォーターハンマーを考慮しております | |||
| 適用チューブ | TE、TP、MTP（ポリウレタンチューブ）、TN（ナイロンチューブ） | ||
- ※ 上記の圧力数値は常温時（20℃）に測定したものです。工業用水使用の際は工業用水使用可能なチューブをご選定下さい。
- ※ ミニスピードコントローラα・β、及びスピードコントローラα・βを除く。
- ※ 凍結無き事。
材質
| Part NO. | 部品名 | 材質 |
|---|---|---|
| （1） | リリースリング | 難燃性PBT（ポリブチレンテレフタレート） |
| （2） | ガイド | 難燃性PBT（ポリブチレンテレフタレート） |
| （3） | ロックリング | SUS（ステンレス） |
| （4） | リングパッキン | NBR（ニトリルゴム） |
| （5） | 本体 | 難燃性PBT（ポリブチレンテレフタレート） |
| （6） | メイルアダプター | C3604（黄銅）、ニッケルめっき |
※樹脂部UL-94 V0相当

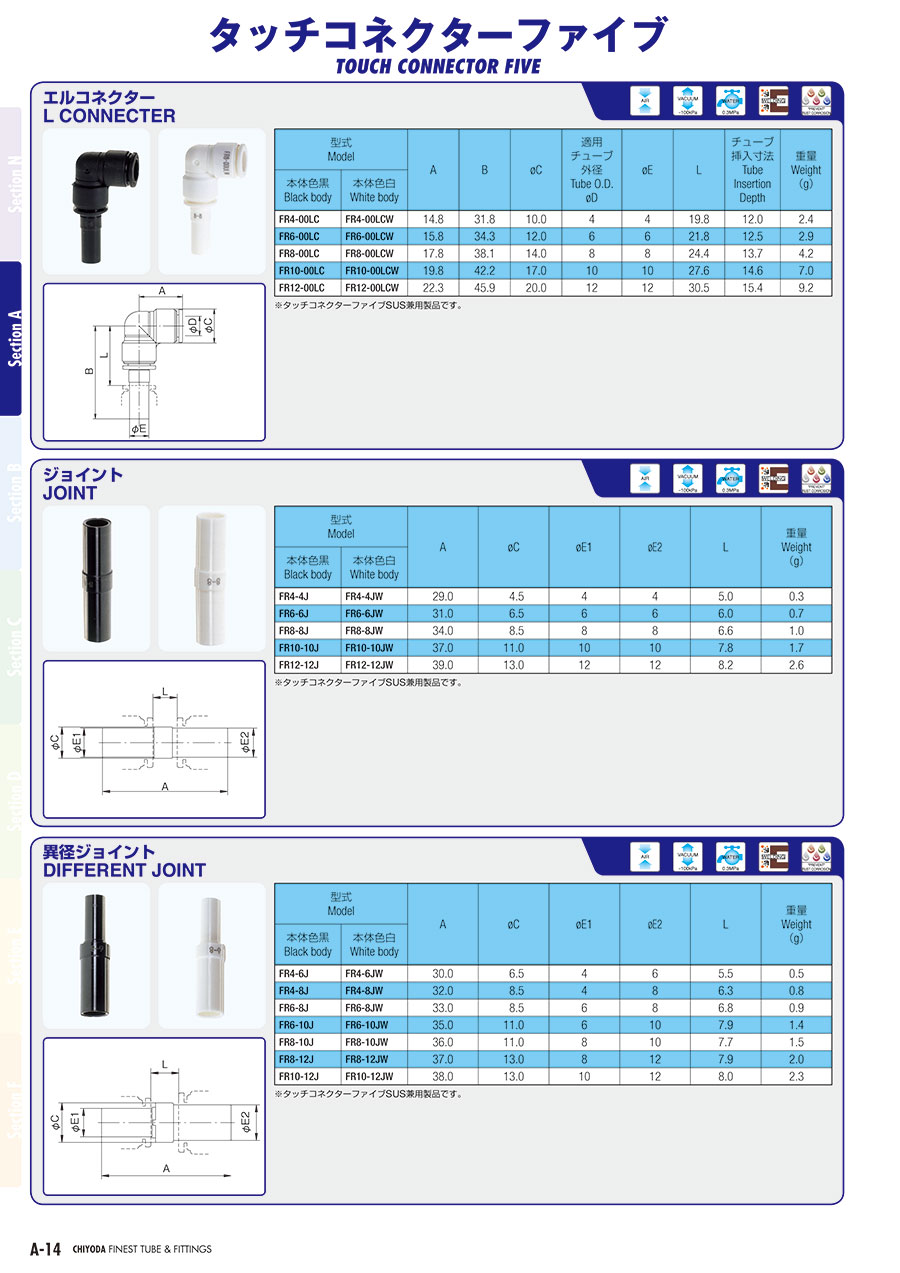

規格表
| 型式 | A | φC | φE1 | φE2 | L | 重量 （g） | |
|---|---|---|---|---|---|---|---|
| 本体色黒 | 本体色白 | ||||||
| FR4-6J | FR4-6JW | 30.0 | 6.5 | 4 | 6 | 5.5 | 0.5 |
| FR4-8J | FR4-8JW | 32.0 | 8.5 | 4 | 8 | 6.3 | 0.8 |
| FR6-8J | FR6-8JW | 33.0 | 8.5 | 6 | 8 | 6.8 | 0.9 |
| FR6-10J | FR6-10JW | 35.0 | 11.0 | 6 | 10 | 7.9 | 1.4 |
| FR8-10J | FR8-10JW | 36.0 | 11.0 | 8 | 10 | 7.7 | 1.5 |
| FR8-12J | FR8-12JW | 37.0 | 13.0 | 8 | 12 | 7.9 | 2.0 |
| FR10-12J | FR10-12JW | 38.0 | 13.0 | 10 | 12 | 8.0 | 2.3 |
- ※ タッチコネクターファイブSUS兼用製品です。
- ※ この製品はタッチコネクターファイブ、タッチコネクターファイブSUS専用です
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
164円 ( 180円 ) | 在庫品1日目当日出荷可能 |
161円 ( 177円 ) | 6日目 |
160円 ( 176円 ) | 6日目 |
119円 ( 131円 ) | 6日目 |
135円 ( 149円 ) | 5日目 |
147円 ( 162円 ) | 4日目 |
146円 ( 161円 ) | 在庫品1日目当日出荷可能 |
149円 ( 164円 ) | 在庫品1日目当日出荷可能 |
176円 ( 194円 ) | 6日目 |
164円 ( 180円 ) | 6日目 |
157円 ( 173円 ) | 在庫品1日目当日出荷可能 |
164円 ( 180円 ) | 4日目 |
159円 ( 175円 ) | 6日目 |
159円 ( 175円 ) | 6日目 |
詳細情報
基本情報
継手同士を組み合わせられる中間継手。
【特長】
・本体にレーザーマーキングによるサイズ表記あり。
・タッチコネクターファイブ、タッチコネクターファイブSUS専用。
【用途】
・継手の組み合わせに。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
