メカニカル部品技術窓口
タッチコネクターファイブ ジョイント
- 本体材質
- 難燃性PBT
- ねじ部材質
- ねじ部なし
- シール材材質
- NBR（ニトリルゴム）
- 周囲温度 (℃)
- -5::60
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が9型番あります。
商品情報
外形図
製品仕様
本体色黒
本体色白
| 使用流体 | 圧縮空気 | 工業用水 | 真空 |
|---|---|---|---|
| 使用温度範囲 | -5～+60℃ | +5～+40℃ | -5～+60℃ |
| 最高使用圧力 | 1MPa | 0.3MPa | -100kPa |
| 適用チューブ | TE、TP、MTP（ポリウレタンチューブ）、TN（ナイロンチューブ） | ||
- ※ 工業用水圧はウォーターハンマーを考慮しております。
- ※ 上記の圧力数値は常温時（20℃）に測定したものです。工業用水使用の際は工業用水使用可能なチューブをご選定下さい。
- ※ ミニスピードコントローラα・β、及びスピードコントローラα・βを除く。
- ※ 凍結無き事。

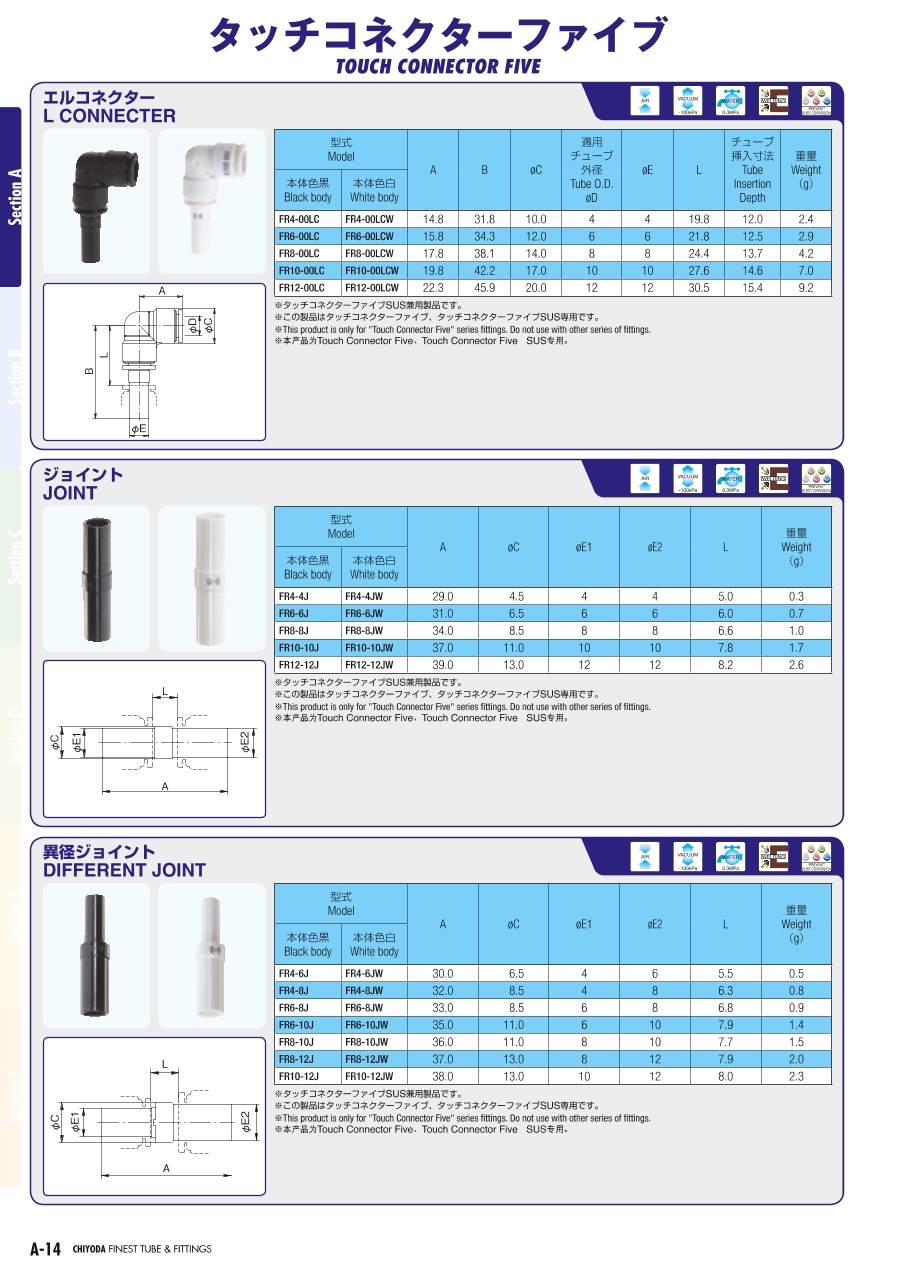

規格表
| 型番 | A | φC | φE1 | φE2 | L | 重量 （g） | |
|---|---|---|---|---|---|---|---|
| 本体色黒 | 本体色白 | ||||||
| FR4-4J | FR4-4JW | 29.0 | 4.5 | 4 | 4 | 5.0 | 0.3 |
| FR6-6J | FR6-6JW | 31.0 | 6.5 | 6 | 6 | 6.0 | 0.7 |
| FR8-8J | FR8-8JW | 34.0 | 8.5 | 8 | 8 | 6.6 | 1.0 |
| FR10-10J | FR10-10JW | 37.0 | 11.0 | 10 | 10 | 7.8 | 1.7 |
| FR12-12J | FR12-12JW | 39.0 | 13.0 | 12 | 12 | 8.2 | 2.6 |
- ※ タッチコネクターファイブSUS兼用製品です。
詳細情報
基本情報
継手同士を組み合わせられる中間継手。
【特長】
・本体にレーザーマーキングによるサイズ表記あり。
・タッチコネクターファイブ、タッチコネクターファイブSUS専用。
【用途】
・継手の組み合わせに。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
