千代田通商

タッチコネクターファイブ異径ユニオンワイ

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 409円～571円

税込単価: 450円～628円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

千代田通商

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

千代田通商

通常出荷日：在庫品1日目

無駄なパーツを省き、最少パーツで形成したコストパフォーマンスに優れたワンタッチ...

本体材質
難燃性PBT
ねじ部材質
ねじ部なし
シール材材質
NBR（ニトリルゴム）
周囲温度 (℃)
-5::60
使用流体
工業用水 / 圧縮空気(真空含む)
継手種類
ユニオン違径
ユニオン違径
異径ユニオンワイ
種類
タッチコネクター

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

本体色黒

本体色白

使用流体	圧縮空気	工業用水	真空
使用温度範囲	-5～+60℃	+5～+40℃	-5～+60℃
最高使用圧力	1MPa	0.3MPa	-100kPa
適用チューブ	TE、TP、MTP（ポリウレタンチューブ）、TN（ナイロンチューブ）

※ 工業用水圧はウォーターハンマーを考慮しております。
※ 上記の圧力数値は常温時（20℃）に測定したものです。工業用水使用の際は工業用水使用可能なチューブをご選定下さい。
※ ミニスピードコントローラα・β、及びスピードコントローラα・βを除く。
※ 凍結無き事。

材質

構造図

Part NO.	部品名	材質
（1）	リリースリング	難燃性PBT（ポリブチレンテレフタレート）
（2）	ガイド	難燃性PBT（ポリブチレンテレフタレート）
（3）	ロックリング	SUS（ステンレス）
（4）	リングパッキン	NBR（ニトリルゴム）
（5）	本体	難燃性PBT（ポリブチレンテレフタレート）
（6）	メイルアダプター	C3604（黄銅）、ニッケルめっき

※ 樹脂部UL-94 V0相当

規格表

型番		A	B	φC1	φC2	適用チューブ外径 φD		P	チューブ挿入寸法 φD1	チューブ挿入寸法 φD2	重量（g）
本体色黒	本体色白	A	B	φC1	φC2	φD1	φD2	P	チューブ挿入寸法 φD1	チューブ挿入寸法 φD2	重量（g）
FR4-06UY	FR4-06UYW	32.6	20.8	10.0	12.0	4	6	10.8	12.0	12.5	3.4
FR6-08UY	FR6-08UYW	35.6	25.0	12.0	14.0	6	8	13.0	12.5	13.7	4.9
FR8-10UY	FR8-10UYW	39.0	29.0	14.0	17.0	8	10	15.0	13.7	14.6	6.9
FR10-12UY	FR10-12UYW	43.6	35.0	17.0	20.0	10	12	18.0	14.6	15.4	11.8

※ タッチコネクターファイブSUS兼用製品です。

型番リスト

表示件数

型番

適用チューブ外径1

(φ)

適用チューブ外径2

(φ)

本体色

最小発注数量

6	4	黒	1個
6	4	白	1個
8	6	黒	1個
8	6	白	1個
10	8	黒	1個
10	8	白	1個
12	10	黒	1個
12	10	白	1個

通常単価(税別) (税込単価)	通常出荷日

460円 ( 506円 )	在庫品1日目当日出荷可能
488円 ( 537円 )	5日目
409円 ( 450円 )	在庫品1日目当日出荷可能
443円 ( 487円 )	在庫品1日目当日出荷可能
439円 ( 483円 )	在庫品1日目当日出荷可能
439円 ( 483円 )	在庫品1日目当日出荷可能
571円 ( 628円 )	在庫品1日目当日出荷可能
562円 ( 618円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

無駄なパーツを省き、最少パーツで形成したコストパフォーマンスに優れたワンタッチ継手。
【特長】
・全機種にレーザーマーキングによる型式表記あり。
・新型ロックリングを採用し、配管の操作性が向上。
・新型リングパッキンを採用し、高気密性を保持しつつ接続操作力を軽減。
・難燃樹脂を標準採用。
【用途】
・機械の軽量化、コストダウンに。
・配管操作性の向上に。
・メンテナンス時に不明機種を無くすために最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

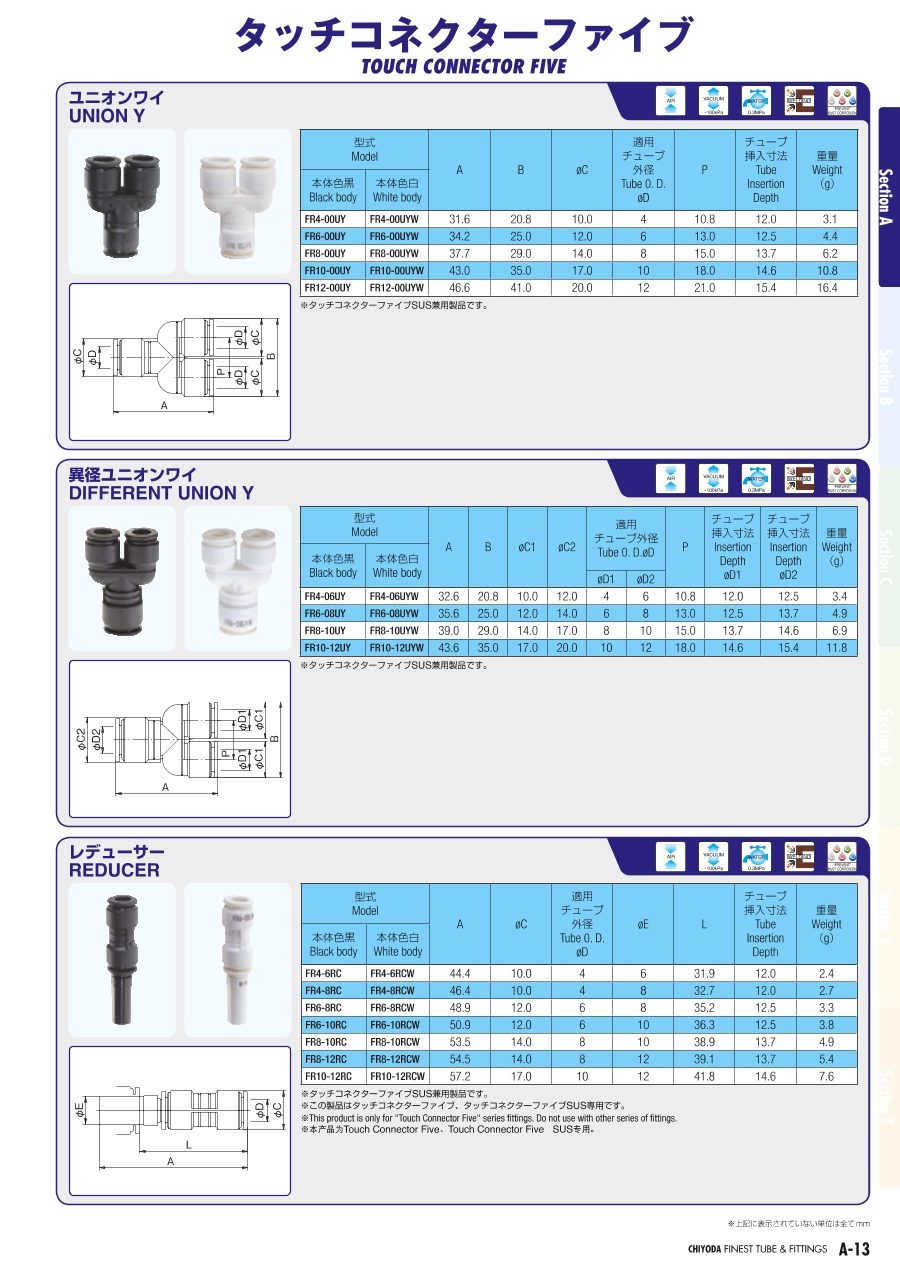

カタログ

カタログ (見開き版)

商品担当おすすめ

千代田通商
ツインタッチチューブ TE耐水性ポリウレタンチューブ
2本のチューブを溶着し、1本にまとめたチューブ。配管の手間が半減出来るため、ワンタッチ継手への配管に最適。
千代田通商
タッチチューブ TPポリウレタンチューブ
柔軟性に優れ非常に小さい曲げ半径。外径精度も優れており、設備配管やロボット配管に最適。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
