タッチコネクターファイブ 異径ユニオンティ

タッチコネクターファイブ 異径ユニオンティ
  • 数量スライド割引
  • 一部当日出荷可能
この商品のFAQをみる（1件）
通常単価(税別)
356円～549円
税込単価
392円～604円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タッチコネクターファイブ ユニオンティ

千代田通商

タッチコネクターファイブ ユニオンティ
5
通常価格(税別)： 293円 (税込価格：322円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タッチコネクターファイブ 異径ユニオン

千代田通商

タッチコネクターファイブ 異径ユニオン
5
通常価格(税別)： 306円 (税込価格：337円)

通常出荷日：在庫品1日目

無駄なパーツを省き、最少パーツで形成したコストパフォーマンスに優れたワンタッチ...

詳細情報を確認する

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が16型番あります。
数量：

商品情報

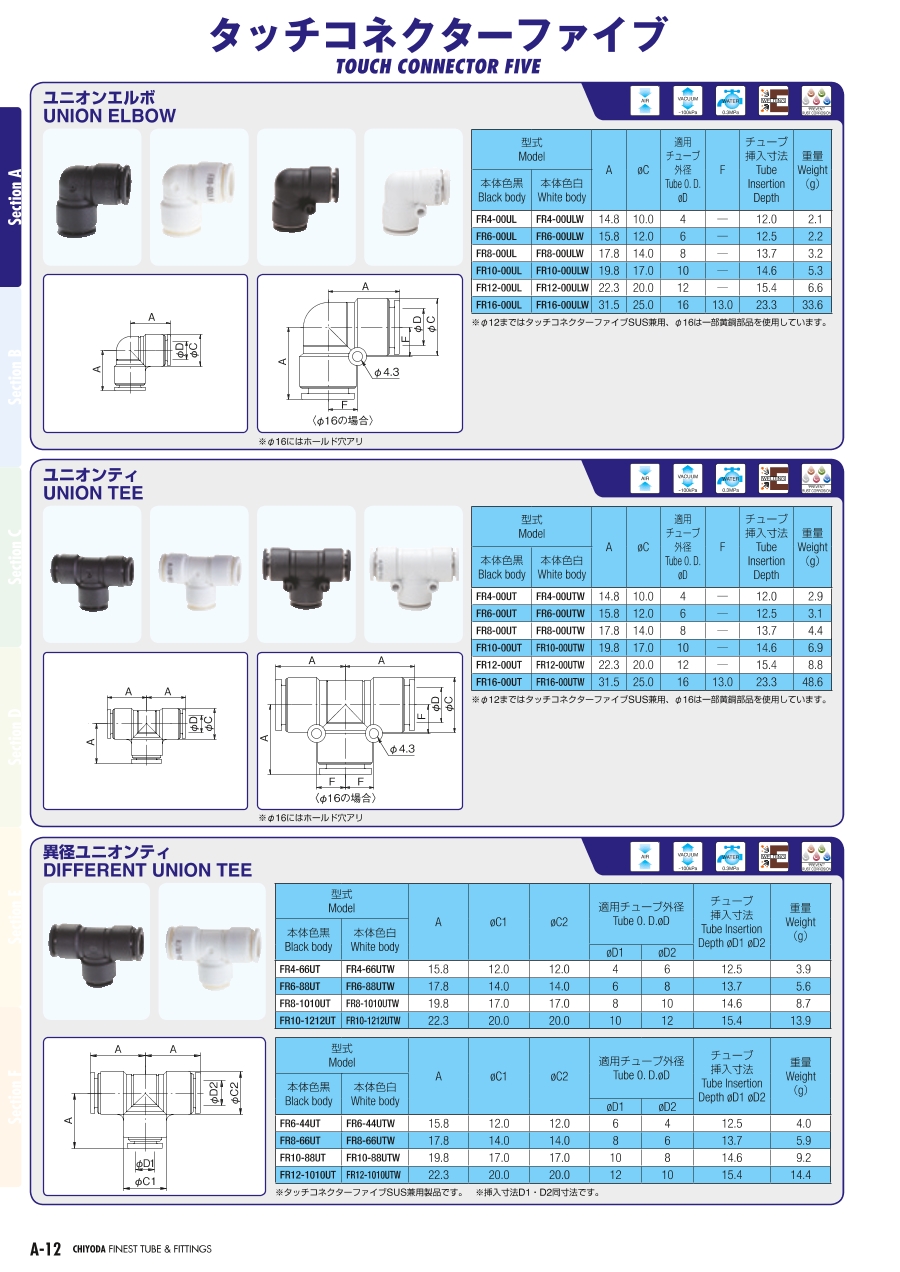

外形図

外形図

製品仕様

本体色黒の外観

本体色黒

本体色白の外観

本体色白

使用流体圧縮空気工業用水真空
使用温度範囲-5～+60℃+5～+40℃-5～+60℃
最高使用圧力1MPa0.3MPa-100kPa
適用チューブTE、TP、MTP（ポリウレタンチューブ）、TN（ナイロンチューブ）
  • ※ 工業用水圧はウォーターハンマーを考慮しております。
  • ※ 上記の圧力数値は常温時（20℃）に測定したものです。工業用水使用の際は工業用水使用可能なチューブをご選定下さい。
  • ※ ミニスピードコントローラα・β、及びスピードコントローラα・βを除く。
  • ※ 凍結無き事。

材質

構造図

構造図

Part NO.部品名材質
（1）リリースリング難燃性PBT（ポリブチレンテレフタレート）
（2）ガイド難燃性PBT（ポリブチレンテレフタレート）
（3）ロックリングSUS（ステンレス）
（4）リングパッキンNBR（ニトリルゴム）
（5）本体難燃性PBT（ポリブチレンテレフタレート）
（6）メイルアダプターC3604（黄銅）、ニッケルめっき

※ 樹脂部UL-94 V0相当

規格表

型番AφC1φC2適用チューブ外径
φD		チューブ挿入寸法
φD1 φD2		重量
（g）
本体色黒本体色白φD1φD2
FR4-66UTFR4-66UTW15.812.012.04612.53.9
FR6-88UTFR6-88UTW17.814.014.06813.75.6
FR8-1010UTFR8-1010UTW19.817.017.081014.68.7
FR10-1212UTFR10-1212UTW22.320.020.0101215.413.9
型番AφC1φC2適用チューブ外径
φD		チューブ挿入寸法
φD1 φD2		重量
（g）
本体色黒本体色白φD1φD2
FR6-44UTFR6-44UTW15.812.012.06412.54.0
FR8-66UTFR8-66UTW17.814.014.08613.75.9
FR10-88UTFR10-88UTW19.817.017.010814.69.2
FR12-1010UTFR12-1010UTW22.320.020.0121015.414.4
  • ※ タッチコネクターファイブSUS兼用製品です。
  • ※ 挿入寸法D1・D2同寸法です。

型番リスト

表示件数
  • 1
    • 型番
    FR4-66UT
    FR4-66UTW
    FR6-44UT
    FR6-44UTW
    FR6-88UT
    FR6-88UTW
    FR8-66UT
    FR8-66UTW
    FR8-1010UT
    FR8-1010UTW
    FR10-88UT
    FR10-88UTW
    FR10-1212UT
    FR10-1212UTW
    FR12-1010UT
    FR12-1010UTW

    適用チューブ外径1

    (φ)

    適用チューブ外径2

    (φ)

    本体色

    		最小発注数量
    6
    4
    黒
    1個
    6
    4
    白
    1個
    6
    4
    黒
    1個
    6
    4
    白
    1個
    8
    6
    黒
    1個
    8
    6
    白
    1個
    8
    6
    黒
    1個
    8
    6
    白
    1個
    10
    8
    黒
    1個
    10
    8
    白
    1個
    10
    8
    黒
    1個
    10
    8
    白
    1個
    12
    10
    黒
    1個
    12
    10
    白
    1個
    12
    10
    黒
    1個
    12
    10
    白
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    384円
    ( 422円 )
    在庫品1日目当日出荷可能
    424円
    ( 466円 )
    在庫品1日目当日出荷可能
    395円
    ( 435円 )
    在庫品1日目当日出荷可能
    356円
    ( 392円 )
    4日目
    417円
    ( 459円 )
    在庫品1日目当日出荷可能
    459円
    ( 505円 )
    在庫品1日目当日出荷可能
    445円
    ( 490円 )
    5日目
    445円
    ( 490円 )
    在庫品1日目当日出荷可能
    459円
    ( 505円 )
    6日目
    439円
    ( 483円 )
    在庫品1日目当日出荷可能
    439円
    ( 483円 )
    在庫品1日目当日出荷可能
    417円
    ( 459円 )
    在庫品1日目当日出荷可能
    549円
    ( 604円 )
    在庫品1日目当日出荷可能
    549円
    ( 604円 )
    在庫品1日目当日出荷可能
    494円
    ( 543円 )
    6日目
    479円
    ( 527円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    無駄なパーツを省き、最少パーツで形成したコストパフォーマンスに優れたワンタッチ継手。
    【特長】
    ・全機種にレーザーマーキングによる型式表記あり。
    ・新型ロックリングを採用し、配管の操作性が向上。
    ・新型リングパッキンを採用し、高気密性を保持しつつ接続操作力を軽減。
    ・難燃樹脂を標準採用。
    【用途】
    ・機械の軽量化、コストダウンに。
    ・配管操作性の向上に。
    ・メンテナンス時に不明機種を無くすために最適。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

    商品担当おすすめ

    • タッチコネクターファイブ ユニオンエルボ 画像

      千代田通商

      タッチコネクターファイブ ユニオンエルボ

      難燃性樹脂を採用した低重量ワンタッチ継手です。ユニオンエルボタイプです。ネジ部シール加工が施されているため、そのまま配管可能です。

    • タッチコネクターファイブ ユニオンワイ 画像

      千代田通商

      タッチコネクターファイブ ユニオンワイ

      難燃性樹脂を採用した低重量ワンタッチ継手です。ユニオンワイタイプです。ネジ部シール加工が施されているため、そのまま配管可能です。

    • タッチチューブ TE耐水性ポリウレタンチューブ 画像

      千代田通商

      タッチチューブ TE耐水性ポリウレタンチューブ

      耐水耐油性に優れ、機器配管に最も適したポリウレタンチューブです。柔軟性に優れ、チューブ最小曲半径も他のチューブと比べ小さく、狭い箇所での配管に使用可能です。1m毎にカットマーク付です。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    タッチコネクターファイブ 異径ユニオンティのレビュー
    5平均満足度：5.01件のレビュー
    水を使うところの配管に使用
    5
    満足度：5.02020/10/07
    金属を使っていないことと耐腐食性の高い商品でしたので、この商品を選定しましたタッチコネクターファイブ 異径ユニオンティと...もっと読む
    0人が参考にしています。
    1件全て見る

    よくあるご質問（FAQ）

    Q水は使用可能ですか？
    A
    工業用水は使用可能です。
