タッチコネクターファイブ ユニオン
商品情報
外形図
製品仕様
ユニオン黒1、ユニオン白1、ユニオン黒2、ユニオン白2
| 使用流体 | 圧縮空気 | 工業用水 | 真空 |
|---|---|---|---|
| 使用温度範囲 | -5～60℃ | 5～40℃ | -5～60℃ |
| 最高使用圧力 | 1MPa | 0.3MPa | -100kPa |
| 工業用水圧はウォーターハンマーを考慮しております | |||
| 適用チューブ | TE、TP、MTP（ポリウレタンチューブ）、TN（ナイロンチューブ） | ||
- ※ 上記の圧力数値は常温時（20℃）に測定したものです。工業用水使用の際は工業用水使用可能なチューブをご選定下さい。
- ※ ミニスピードコントローラα・β、及びスピードコントローラα・βを除く。
- ※ 凍結無き事。
材質
構造図
| Part NO. | 部品名 | 材質 |
|---|---|---|
| （1） | リリースリング | 難燃性PBT（ポリブチレンテレフタレート） |
| （2） | ガイド | 難燃性PBT（ポリブチレンテレフタレート） |
| （3） | ロックリング | SUS（ステンレス） |
| （4） | リングパッキン | NBR（ニトリルゴム） |
| （5） | 本体 | 難燃性PBT（ポリブチレンテレフタレート） |
| （6） | メイルアダプター | C3604（黄銅）、ニッケルめっき |
※ 樹脂部UL-94 V0相当
規格表

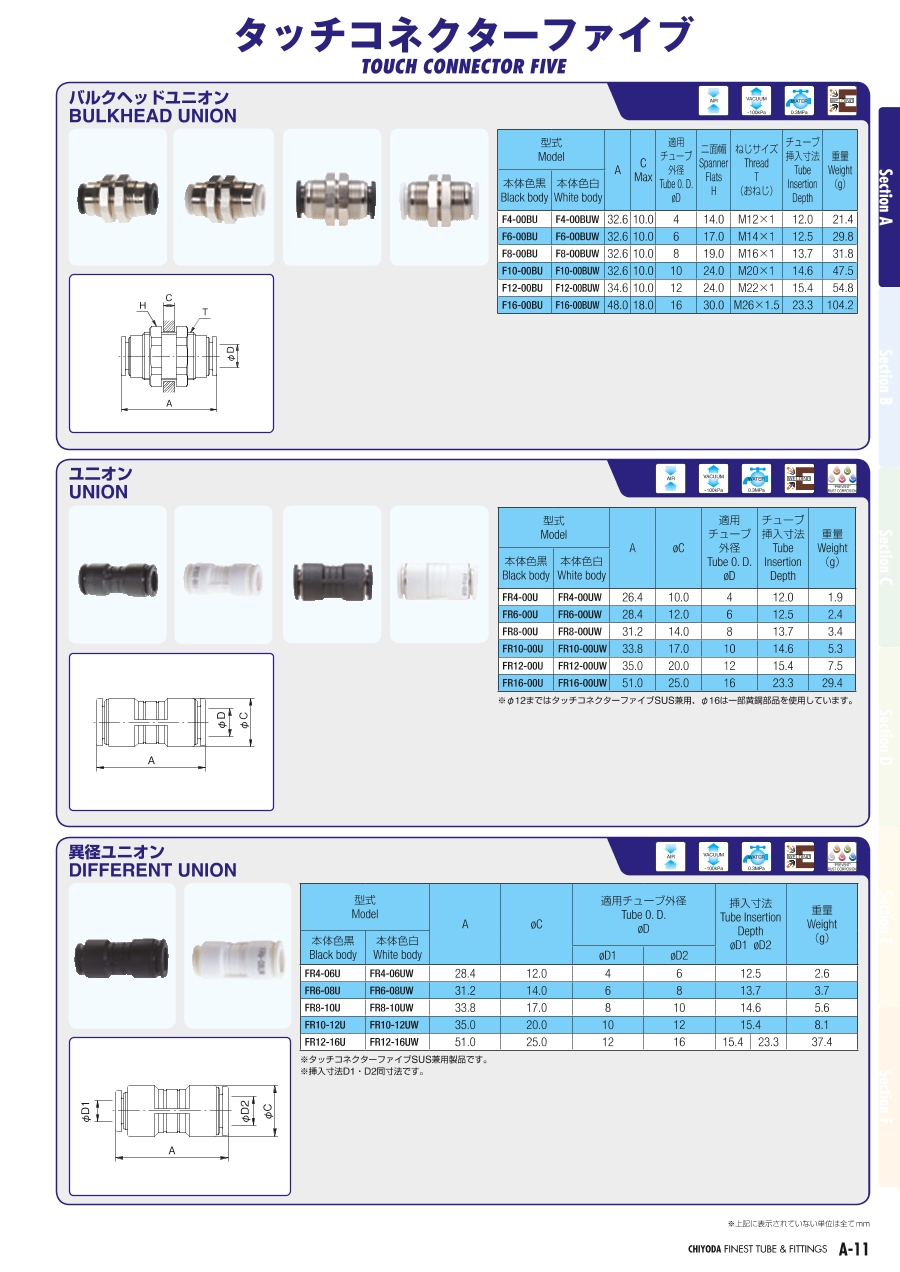

| 型番 Model | A | φC | 適用 チューブ 外径 Tube 0. D. φD | チューブ 挿入寸法 Tube Insertion Depth | 重量 Weight (g) | |
|---|---|---|---|---|---|---|
| 本体色黒 Black body | 本体色白 White body | |||||
| FR4-00U | FR4-00UW | 26.4 | 10.0 | 4 | 12.0 | 1.9 |
| FR6-00U | FR6-00UW | 28.4 | 12.0 | 6 | 12.5 | 2.4 |
| FR8-00U | FR8-00UW | 31.2 | 14.0 | 8 | 13.7 | 3.4 |
| FR10-00U | FR10-00UW | 33.8 | 17.0 | 10 | 14.6 | 5.3 |
| FR12-00U | FR12-00UW | 35.0 | 20.0 | 12 | 15.4 | 7.5 |
| FR16-00U | FR16-00UW | 51.0 | 25.0 | 16 | 23.3 | 29.4 |
- ※ 直径12mmまではタッチコネクターファイブSUS兼用、直径16mmは一部黄銅部品を使用しています。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
259円 ( 285円 ) | 在庫品1日目当日出荷可能 |
230円 ( 253円 ) | 在庫品1日目当日出荷可能 |
259円 ( 285円 ) | 在庫品1日目当日出荷可能 |
230円 ( 253円 ) | 在庫品1日目当日出荷可能 |
304円 ( 334円 ) | 在庫品1日目当日出荷可能 |
274円 ( 301円 ) | 在庫品1日目当日出荷可能 |
375円 ( 413円 ) | 在庫品1日目当日出荷可能 |
329円 ( 362円 ) | 6日目 |
423円 ( 465円 ) | 在庫品1日目当日出荷可能 |
373円 ( 410円 ) | 在庫品1日目当日出荷可能 |
703円 ( 773円 ) | 在庫品1日目当日出荷可能 |
785円 ( 864円 ) | 6日目 |
詳細情報
基本情報
エアチューブを簡単に脱着出来る低重量ワンタッチ継手。
【特長】
・徹底した材料軽減によるコストパフォーマンス。無駄なパーツを省き最小パーツで形成し徹底したコストパフォーマンスを実現
・徹底した材料軽減による低重量。一部ボディーオール樹脂で形成し更なる重量軽減
・新型ロックリングを採用。より配管作業をスムーズに且、確実に行なうジョイント機能を実現
・新型リングパッキン採用。高気密性を保持しつつ接続操作力を軽減
・全アイテムレーザーマーキング加工。全アイテムの型式を製品に記載
・難燃性ボディー。難燃性樹脂標準採用
・ネジ部シール加工（Rネジ）。ネジ部シール加工が施されているため、そのまま配管可能
・ネジ上部の自在性。エルボ、ブランチティ等のボディーとネジ部は、回転可能（ロータリータイプではございません。尚オール樹脂タイプは回転いたしません）
・本体樹脂部は、白色と黒色の二色が選定可能
【用途】
・工業用水配管、エア配管全般（装置内配管、設備配管、エア工具等）に最適
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
