千代田通商

タッチコネクターファイブフィメイルコネクター

Name: タッチコネクターファイブ フィメイルコネクター
Brand: 千代田通商
SKU: 221000525445
Rating: 4.6 (5 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.6

平均満足度4.6

この商品のレビューをみる（5件）

この商品のFAQをみる（1件）

通常単価(税別): 225円～578円

税込単価: 248円～636円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

千代田通商

タッチコネクターファイブメイルコネクター

4.9

通常価格(税別)： 142円 (税込価格：156円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

千代田通商

タッチコネクターファイブ六角穴付メイルコネクター

通常価格(税別)： 174円 (税込価格：191円)

通常出荷日：在庫品1日目

エアチューブを簡単に脱着出来る低重量ワンタッチ継手。【特長】・徹底した材料軽減...

詳細情報を確認する

本体材質
難燃性PBT
ねじ部材質
C3604(黄銅）、ニッケルメッキ
シール材材質
NBR（ニトリルゴム）
周囲温度 (℃)
-5::60
使用流体
工業用水 / 圧縮空気(真空含む)
継手種類
ねじ取付
ねじ取付接続
フィメイルコネクター
種類
タッチコネクター

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

未確定：候補が28型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

フィメイルコネクター1

フィメイルコネクター2

工業用水圧はウォーターハンマーを考慮しております
使用流体	圧縮空気	工業用水	真空
使用温度範囲	-5～60℃	5～40℃	-5～60℃
最高使用圧力	1MPa	0.3MPa	-100kPa
適用チューブ	TE、TP、MTP（ポリウレタンチューブ）、TN（ナイロンチューブ）

※ 上記の圧力数値は常温時（20℃）に測定したものです。工業用水使用の際は工業用水使用可能なチューブをご選定下さい。
※ ミニスピードコントローラα・β、及びスピードコントローラα・βを除く。
※ 凍結無き事。

材質

構造図

Part NO.	部品名	材質
（1）	リリースリング	難燃性PBT（ポリブチレンテレフタレート）
（2）	ガイド	難燃性PBT（ポリブチレンテレフタレート）
（3）	ロックリング	SUS（ステンレス）
（4）	リングパッキン	NBR（ニトリルゴム）
（5）	本体	難燃性PBT（ポリブチレンテレフタレート）
（6）	メイルアダプター	C3604（黄銅）、ニッケルめっき

※ 樹脂部UL-94 V0相当

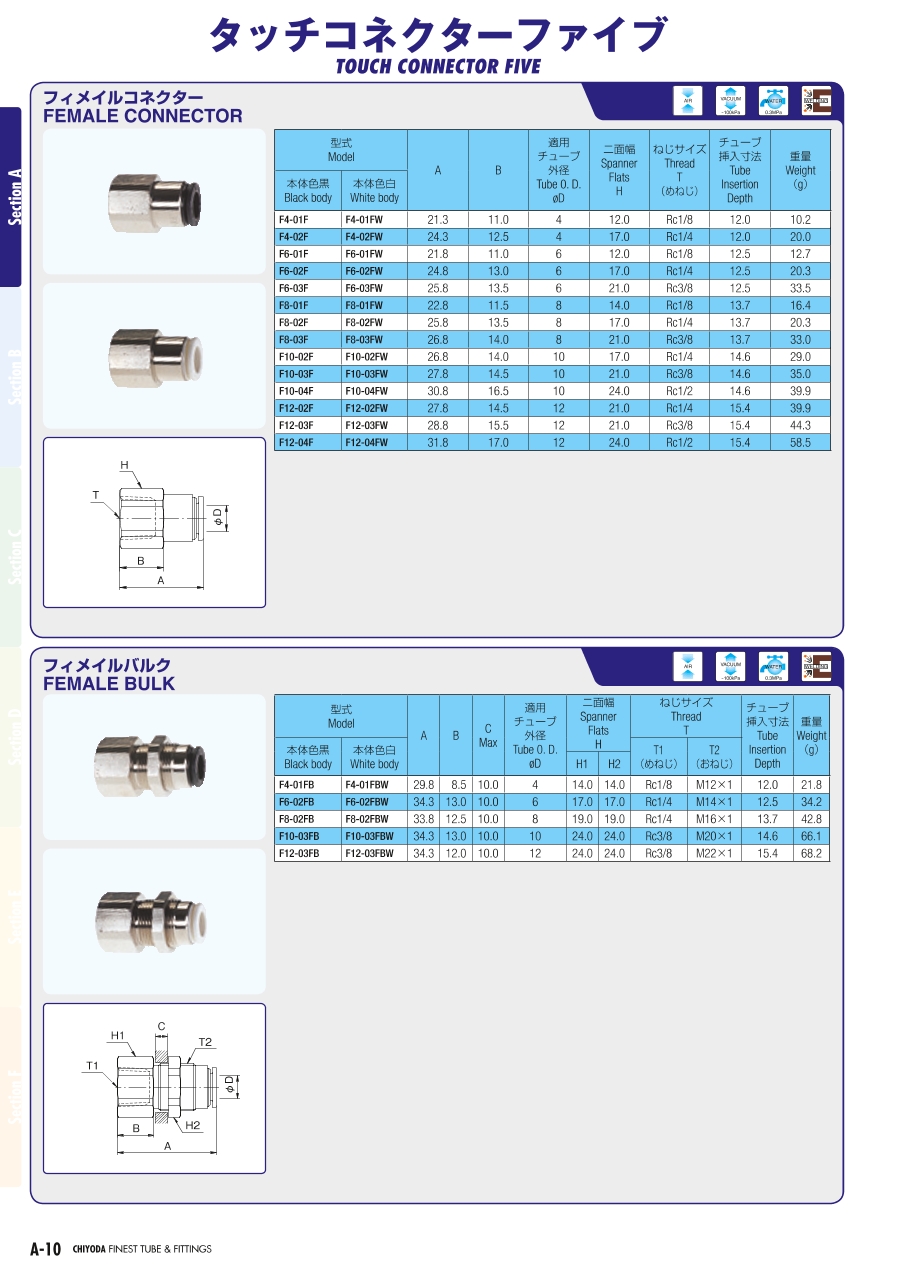

規格表

型番 Model		A	B	適用チューブ外径 Tube0.D. φD	二面幅 Spanner Flats H	ねじサイズ Thread T (めねじ)	チューブ挿入寸法 Tube Insertion Depth	重量 Weight (g)
本体色黒 Blackbody	本体色白 Whitebody	A	B	適用チューブ外径 Tube0.D. φD	二面幅 Spanner Flats H	ねじサイズ Thread T (めねじ)	チューブ挿入寸法 Tube Insertion Depth	重量 Weight (g)
F4-01F	F4-01FW	21.3	11.0	4	12.0	Rc1/8	12.0	10.2
F4-02F	F4-02FW	24.3	12.5	4	17.0	Rc1/4	12.0	20.0
F6-01F	F6-01FW	21.8	11.0	6	12.0	Rc1/8	12.5	12.7
F6-02F	F6-02FW	24.8	13.0	6	17.0	Rc1/4	12.5	20.3
F6-03F	F6-03FW	25.8	13.5	6	21.0	Rc3/8	12.5	33.5
F8-01F	F8-01FW	22.8	11.5	8	14.0	Rc1/8	13.7	16.4
F8-02F	F8-02FW	25.8	13.5	8	17.0	Rc1/4	13.7	20.3
F8-03F	F8-03FW	26.8	14.0	8	21.0	Rc3/8	13.7	33.0
F10-02F	F10-02FW	26.8	14.0	10	17.0	Rc1/4	14.6	29.0
F10-03F	F10-03FW	27.8	14.5	10	21.0	Rc3/8	14.6	35.0
F10-04F	F10-04FW	30.8	16.5	10	24.0	Rc1/2	14.6	39.9
F12-02F	F12-02FW	27.8	14.5	12	21.0	Rc1/4	15.4	39.9
F12-03F	F12-03FW	28.8	15.5	12	21.0	Rc3/8	15.4	44.3
F12-04F	F12-04FW	31.8	17.0	12	24.0	Rc1/2	15.4	58.5

型番リスト

表示件数

型番

適用チューブ外径1

(φ)

ねじサイズT

本体色

最小発注数量

4	Rc1/8	黒	1個
4	Rc1/8	白	1個
4	Rc1/4	黒	1個
4	Rc1/4	白	1個
6	Rc1/8	黒	1個
6	Rc1/8	白	1個
6	Rc1/4	黒	1個
6	Rc1/4	白	1個
6	Rc3/8	黒	1個
6	Rc3/8	白	1個
8	Rc1/8	黒	1個
8	Rc1/8	白	1個
8	Rc1/4	黒	1個
8	Rc1/4	白	1個
8	Rc3/8	黒	1個
8	Rc3/8	白	1個
10	Rc1/4	黒	1個
10	Rc1/4	白	1個
10	Rc3/8	黒	1個
10	Rc3/8	白	1個
10	Rc1/2	黒	1個
10	Rc1/2	白	1個
12	Rc1/4	黒	1個
12	Rc1/4	白	1個
12	Rc3/8	黒	1個
12	Rc3/8	白	1個
12	Rc1/2	黒	1個
12	Rc1/2	白	1個

通常単価(税別) (税込単価)	通常出荷日

241円 ( 265円 )	在庫品1日目当日出荷可能
273円 ( 300円 )	4日目
263円 ( 289円 )	在庫品1日目当日出荷可能
225円 ( 248円 )	6日目
258円 ( 284円 )	在庫品1日目当日出荷可能
241円 ( 265円 )	在庫品1日目当日出荷可能
320円 ( 352円 )	在庫品1日目当日出荷可能
296円 ( 326円 )	在庫品1日目当日出荷可能
307円 ( 338円 )	在庫品1日目当日出荷可能
314円 ( 345円 )	6日目
241円 ( 265円 )	在庫品1日目当日出荷可能
252円 ( 277円 )	在庫品1日目当日出荷可能
274円 ( 301円 )	在庫品1日目当日出荷可能
296円 ( 326円 )	在庫品1日目当日出荷可能
307円 ( 338円 )	在庫品1日目当日出荷可能
286円 ( 315円 )	4日目
307円 ( 338円 )	在庫品1日目当日出荷可能
329円 ( 362円 )	6日目
351円 ( 386円 )	在庫品1日目当日出荷可能
367円 ( 404円 )	6日目
494円 ( 543円 )	在庫品1日目当日出荷可能
472円 ( 519円 )	在庫品1日目当日出荷可能
395円 ( 435円 )	在庫品1日目当日出荷可能
395円 ( 435円 )	在庫品1日目当日出荷可能
406円 ( 447円 )	在庫品1日目当日出荷可能
388円 ( 427円 )	6日目
505円 ( 556円 )	6日目
578円 ( 636円 )	5日目

詳細情報

基本情報

基本情報

エアチューブを簡単に脱着出来る低重量ワンタッチ継手。
【特長】
・徹底した材料軽減によるコストパフォーマンス。無駄なパーツを省き最小パーツで形成し徹底したコストパフォーマンスを実現
・徹底した材料軽減による低重量。一部ボディーオール樹脂で形成し更なる重量軽減
・新型ロックリングを採用。より配管作業をスムーズに且、確実に行なうジョイント機能を実現
・新型リングパッキン採用。高気密性を保持しつつ接続操作力を軽減
・全アイテムレーザーマーキング加工。全アイテムの型式を製品に記載
・難燃性ボディー。難燃性樹脂標準採用
・ネジ部シール加工（Rネジ）。ネジ部シール加工が施されているため、そのまま配管可能
・ネジ上部の自在性。エルボ、ブランチティ等のボディーとネジ部は、回転可能（ロータリータイプではございません。尚オール樹脂タイプは回転いたしません）
・金属部ニッケルメッキ付。優れた耐食性、美観を保持
・本体樹脂部は白色と黒色の二色が選定可能
【用途】
・工業用水配管、エア配管全般（装置内配管、設備配管、エア工具等）に最適

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

カタログ

カタログ (見開き版)

商品担当おすすめ

千代田通商
タッチコネクターファイブメイルコネクター
タッチコネクターファイブメイルコネクターです。難燃性樹脂を採用した低重量ワンタッチ継手です。
千代田通商
タッチチューブ TPポリウレタンチューブ
タッチチューブ TPポリウレタンチューブです。柔軟性に優れ、小さな曲げ半径を実現するポリウレタンチューブです。
千代田通商
タッチチューブ SPソフトポリウレタンチューブ
タッチチューブ SPソフトポリウレタンチューブです。狭い箇所への配管に適した軟質チューブ。インナーサポートのご利用でワンタッチ継手にも対応します。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

タッチコネクターファイブフィメイルコネクターのレビュー

4.6平均満足度：4.65件のレビュー

星5
60%
星4
40%
星3
0%
星2
0%
星1
0%

エア配線用

満足度：5.02022/04/20

安価ですが、エア漏れもなく品質に問題はありませんでした。今後も購入したいと思います。

0人が参考にしています。

社内用工作機械

満足度：5.02022/02/08

コストパフォーマンスがとても良いです。ネジ部やウレタンホースのタッチコネクターからのエアー漏れもなく助かっています。

0人が参考にしています。

機械メンテナンス

満足度：4.02021/09/12

量販店では値段が高いため即ミスミで購入いたしましたコスト的にも良く助かっております

0人が参考にしています。

水配管コネクタ

満足度：5.02018/07/18

送水部のコネクタで使用。小型でスペースをとらないので良いです。たまにチューブが抜け難いときがありますが、この製品だけの問...もっと読む

0人が参考にしています。

エアブラシ用接続継手

満足度：4.02017/03/10

通常あまり使用しない部品なので、１個で購入できて、納期も早いので不要な在庫を増やさなくて済みました。

0人が参考にしています。

5件全て見る

よくあるご質問（FAQ）

Qワンタッチ継手で１MPa以上で使用したいのですが？

簡易的な継手ですので、抜けによる鞭打ち現象や継手破損につながり危険ですので、１MPaまでとさせていただいております。
