絞り込み条件

未確定：候補が37型番あります。
千代田通商

タッチコネクターファイブ メイルランティ

タッチコネクターファイブ メイルランティ
  • 数量スライド割引
  • 一部当日出荷可能
この商品のFAQをみる（1件）
通常単価(税別)
274円～1,367円
税込単価
301円～1,504円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タッチコネクターファイブ 六角穴付メイルコネクター

千代田通商

タッチコネクターファイブ 六角穴付メイルコネクター
0
通常価格(税別)： 174円 (税込価格：191円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タッチコネクターファイブ メイルエルボ

千代田通商

タッチコネクターファイブ メイルエルボ
4.6
通常価格(税別)： 208円 (税込価格：229円)

通常出荷日：在庫品1日目

無駄なパーツを省き、最少パーツで形成したコストパフォーマンスに優れたワンタッチ...

詳細情報を確認する

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が37型番あります。
数量：

商品情報

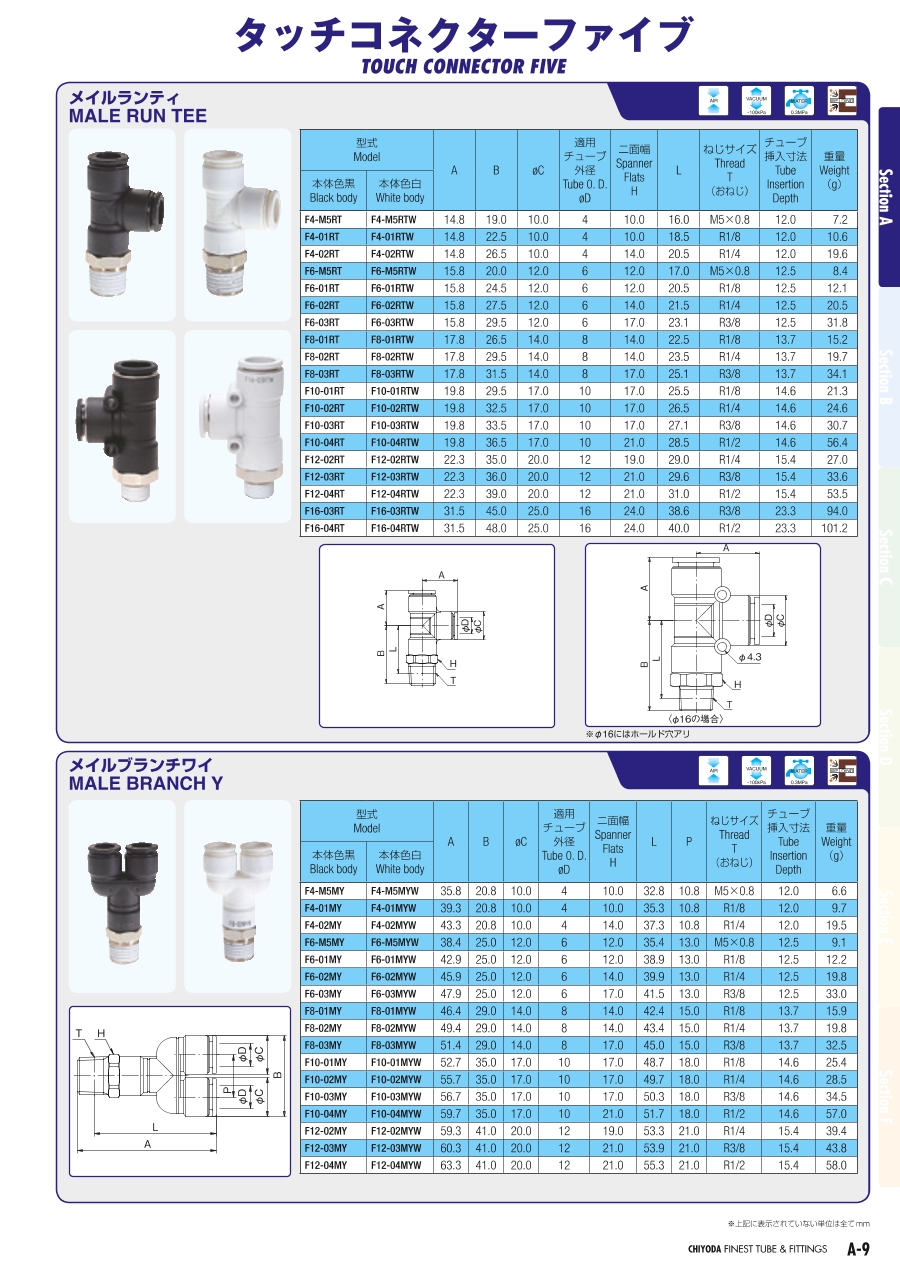

外形図

外形図
外形図（F16-□□RT（W））

F16-□□RT（W）

※ φ16にはホールド穴アリ

製品仕様

本体色黒の外観

本体色黒

本体色白の外観

本体色白

本体色黒の外観（F16-□□RT）

本体色黒（F16-□□RT）

本体色白の外観（F16-□□RTW）

本体色白（F16-□□RTW）

使用流体圧縮空気工業用水真空
使用温度範囲-5～+60℃+5～+40℃-5～+60℃
最高使用圧力1MPa0.3MPa-100kPa
適用チューブTE、TP、MTP（ポリウレタンチューブ）、TN（ナイロンチューブ）
  • ※ 工業用水圧はウォーターハンマーを考慮しております。
  • ※ 上記の圧力数値は常温時（20℃）に測定したものです。工業用水使用の際は工業用水使用可能なチューブをご選定下さい。
  • ※ ミニスピードコントローラα・β、及びスピードコントローラα・βを除く。
  • ※ 凍結無き事。

材質

構造図

構造図

Part NO.部品名材質
（1）リリースリング難燃性PBT（ポリブチレンテレフタレート）
（2）ガイド難燃性PBT（ポリブチレンテレフタレート）
（3）ロックリングSUS（ステンレス）
（4）リングパッキンNBR（ニトリルゴム）
（5）本体難燃性PBT（ポリブチレンテレフタレート）
（6）メイルアダプターC3604（黄銅）、ニッケルめっき

※ 樹脂部UL-94 V0相当

規格表

型番ABφC適用チューブ外径
φD		二面幅
H		Lねじサイズ
T
（おねじ）		チューブ挿入寸法重量
（g）
本体色黒本体色白
F4-M5RTF4-M5RTW14.819.010.0410.016.0M5×0.812.07.2
F4-01RTF4-01RTW14.822.510.0410.018.5R1/812.010.6
F4-02RTF4-02RTW14.826.510.0414.020.5R1/412.019.6
F6-M5RTF6-M5RTW15.820.012.0612.017.0M5×0.812.58.4
F6-01RTF6-01RTW15.824.512.0612.020.5R1/812.512.1
F6-02RTF6-02RTW15.827.512.0614.021.5R1/412.520.5
F6-03RTF6-03RTW15.829.512.0617.023.1R3/812.531.8
F8-01RTF8-01RTW17.826.514.0814.022.5R1/813.715.2
F8-02RTF8-02RTW17.829.514.0814.023.5R1/413.719.7
F8-03RTF8-03RTW17.831.514.0817.025.1R3/813.734.1
F10-01RTF10-01RTW19.829.517.01017.025.5R1/814.621.3
F10-02RTF10-02RTW19.832.517.01017.026.5R1/414.624.6
F10-03RTF10-03RTW19.833.517.01017.027.1R3/814.630.7
F10-04RTF10-04RTW19.836.517.01021.028.5R1/214.656.4
F12-02RTF12-02RTW22.335.020.01219.029.0R1/415.427.0
F12-03RTF12-03RTW22.336.020.01221.029.6R3/815.433.6
F12-04RTF12-04RTW22.339.020.01221.031.0R1/215.453.5
F16-03RTF16-03RTW31.545.025.01624.038.6R3/823.394.0
F16-04RTF16-04RTW31.548.025.01624.040.0R1/223.3101.2

型番リスト

表示件数
  • 1
    • 型番
    F4-01RT
    F4-01RTW
    F4-02RT
    F4-02RTW
    F4-M5RT
    F4-M5RTW
    F6-01RT
    F6-01RTW
    F6-02RT
    F6-03RT
    F6-03RTW
    F6-M5RT
    F6-M5RTW
    F8-01RT
    F8-01RTW
    F8-02RT
    F8-02RTW
    F8-03RT
    F8-03RTW
    F10-01RT
    F10-01RTW
    F10-02RT
    F10-02RTW
    F10-03RT
    F10-03RTW
    F10-04RT
    F10-04RTW
    F12-02RT
    F12-02RTW
    F12-03RT
    F12-03RTW
    F12-04RT
    F12-04RTW
    F16-03RT
    F16-03RTW
    F16-04RT
    F16-04RTW

    適用チューブ外径1

    (φ)

    ねじサイズT

    本体色

    		最小発注数量
    4
    R1/8
    黒
    1個
    4
    R1/8
    白
    1個
    4
    R1/4
    黒
    1個
    4
    R1/4
    白
    1個
    4
    M5X0.8
    黒
    1個
    4
    M5X0.8
    白
    1個
    6
    R1/8
    黒
    1個
    6
    R1/8
    白
    1個
    6
    R1/4
    黒
    1個
    6
    R3/8
    黒
    1個
    6
    R3/8
    白
    1個
    6
    M5X0.8
    黒
    1個
    6
    M5X0.8
    白
    1個
    8
    R1/8
    黒
    1個
    8
    R1/8
    白
    1個
    8
    R1/4
    黒
    1個
    8
    R1/4
    白
    1個
    8
    R3/8
    黒
    1個
    8
    R3/8
    白
    1個
    10
    R1/8
    黒
    1個
    10
    R1/8
    白
    1個
    10
    R1/4
    黒
    1個
    10
    R1/4
    白
    1個
    10
    R3/8
    黒
    1個
    10
    R3/8
    白
    1個
    10
    R1/2
    黒
    1個
    10
    R1/2
    白
    1個
    12
    R1/4
    黒
    1個
    12
    R1/4
    白
    1個
    12
    R3/8
    黒
    1個
    12
    R3/8
    白
    1個
    12
    R1/2
    黒
    1個
    12
    R1/2
    白
    1個
    16
    R3/8
    黒
    1個
    16
    R3/8
    白
    1個
    16
    R1/2
    黒
    1個
    16
    R1/2
    白
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    274円
    ( 301円 )
    4日目
    274円
    ( 301円 )
    6日目
    289円
    ( 318円 )
    4日目
    368円
    ( 405円 )
    在庫品1日目当日出荷可能
    295円
    ( 325円 )
    4日目
    382円
    ( 420円 )
    6日目
    368円
    ( 405円 )
    4日目
    368円
    ( 405円 )
    6日目
    416円
    ( 458円 )
    4日目
    323円
    ( 355円 )
    4日目
    401円
    ( 441円 )
    在庫品1日目当日出荷可能
    377円
    ( 415円 )
    4日目
    414円
    ( 455円 )
    4日目
    323円
    ( 355円 )
    4日目
    323円
    ( 355円 )
    4日目
    338円
    ( 372円 )
    4日目
    428円
    ( 471円 )
    在庫品1日目当日出荷可能
    447円
    ( 492円 )
    4日目
    360円
    ( 396円 )
    6日目
    408円
    ( 449円 )
    4日目
    408円
    ( 449円 )
    6日目
    408円
    ( 449円 )
    4日目
    551円
    ( 606円 )
    在庫品1日目当日出荷可能
    543円
    ( 597円 )
    4日目
    435円
    ( 479円 )
    6日目
    465円
    ( 512円 )
    4日目
    574円
    ( 631円 )
    在庫品1日目当日出荷可能
    635円
    ( 699円 )
    4日目
    506円
    ( 557円 )
    6日目
    515円
    ( 567円 )
    4日目
    515円
    ( 567円 )
    4日目
    519円
    ( 571円 )
    4日目
    674円
    ( 741円 )
    4日目
    978円
    ( 1,076円 )
    6日目
    1,253円
    ( 1,378円 )
    4日目
    1,367円
    ( 1,504円 )
    6日目
    1,153円
    ( 1,268円 )
    4日目
  • 1

    • 詳細情報

    基本情報

    無駄なパーツを省き、最少パーツで形成したコストパフォーマンスに優れたワンタッチ継手。
    【特長】
    ・全機種にレーザーマーキングによる型式表記あり。
    ・新型ロックリングを採用し、配管の操作性が向上。
    ・新型リングパッキンを採用し、高気密性を保持しつつ接続操作力を軽減。
    ・難燃樹脂を標準採用。
    ・オネジ部にはシール加工済み。
    【用途】
    ・機械の軽量化、コストダウン、配管操作性の向上に。
    ・メンテナンス時に不明機種を無くすために最適。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    タッチコネクターファイブ メイルランティのレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Q水は使用可能ですか？
    A
    工業用水は使用可能です。

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    タッチコネクターファイブ メイルランティ
    タッチコネクターFUJI メイルランティ（樹脂）
    タッチコネクターFUJI メイルランティ（金属）
    タッチコネクターファイブ ユニオン
    タッチコネクターファイブ ユニオンエルボ
    タッチコネクターファイブ ユニオンワイ
    メーカー千代田通商千代田通商千代田通商千代田通商千代田通商千代田通商
    通常価格274円-340円 -496円 -230円 -262円 -318円 -
    通常出荷日在庫品1日目〜4日目〜6日目在庫品1日目〜在庫品1日目〜在庫品1日目〜
    本体材質難燃性PBTポリアセタール亜鉛合金難燃性PBT難燃性PBT難燃性PBT
    ねじ部材質C3604(黄銅）、ニッケルメッキC3604(黄銅）C3604(黄銅）ねじ部なしねじ部なしねじ部なし
    シール材材質NBR（ニトリルゴム）NBR（ニトリルゴム）NBR（ニトリルゴム）NBR（ニトリルゴム）NBR（ニトリルゴム）NBR（ニトリルゴム）
    周囲温度(℃)-5::60-5::60-5::60-5::60-5::60-5::60
    使用流体工業用水 / 圧縮空気(真空含む)圧縮空気(真空含む)圧縮空気(真空含む)工業用水 / 圧縮空気(真空含む)工業用水 / 圧縮空気(真空含む)工業用水 / 圧縮空気(真空含む)
