タッチコネクターファイブ シングルバンジョー
- 本体材質
- 難燃性PBT
- ねじ部材質
- C3604(黄銅）、ニッケルメッキ
- シール材材質
- NBR（ニトリルゴム）
- 周囲温度 (℃)
- -5::60
- 継手種類
- ねじ取付
- ねじ取付 接続
- エルボ
- エルボ
- シングルバンジョー
- 種類
- タッチコネクター
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品情報
外形図
製品仕様
本体色黒
本体色白
| 使用流体 | 圧縮空気 | 工業用水 | 真空 |
|---|---|---|---|
| 使用温度範囲 | -5～+60℃ | +5～+40℃ | -5～+60℃ |
| 最高使用圧力 | 1MPa | 0.3MPa | -100kPa |
| 適用チューブ | TE、TP、MTP（ポリウレタンチューブ）、TN（ナイロンチューブ） | ||
- ※ 工業用水圧はウォーターハンマーを考慮しております。
- ※ 上記の圧力数値は常温時（20℃）に測定したものです。工業用水使用の際は工業用水使用可能なチューブをご選定下さい。
- ※ ミニスピードコントローラα・β、及びスピードコントローラα・βを除く。
- ※ 凍結無き事。
材質
構造図
| Part NO. | 部品名 | 材質 |
|---|---|---|
| （1） | リリースリング | 難燃性PBT（ポリブチレンテレフタレート） |
| （2） | ガイド | 難燃性PBT（ポリブチレンテレフタレート） |
| （3） | ロックリング | SUS（ステンレス） |
| （4） | リングパッキン | NBR（ニトリルゴム） |
| （5） | 本体 | 難燃性PBT（ポリブチレンテレフタレート） |
| （6） | メイルアダプター | C3604（黄銅）、ニッケルめっき |
※ 樹脂部UL-94 V0相当

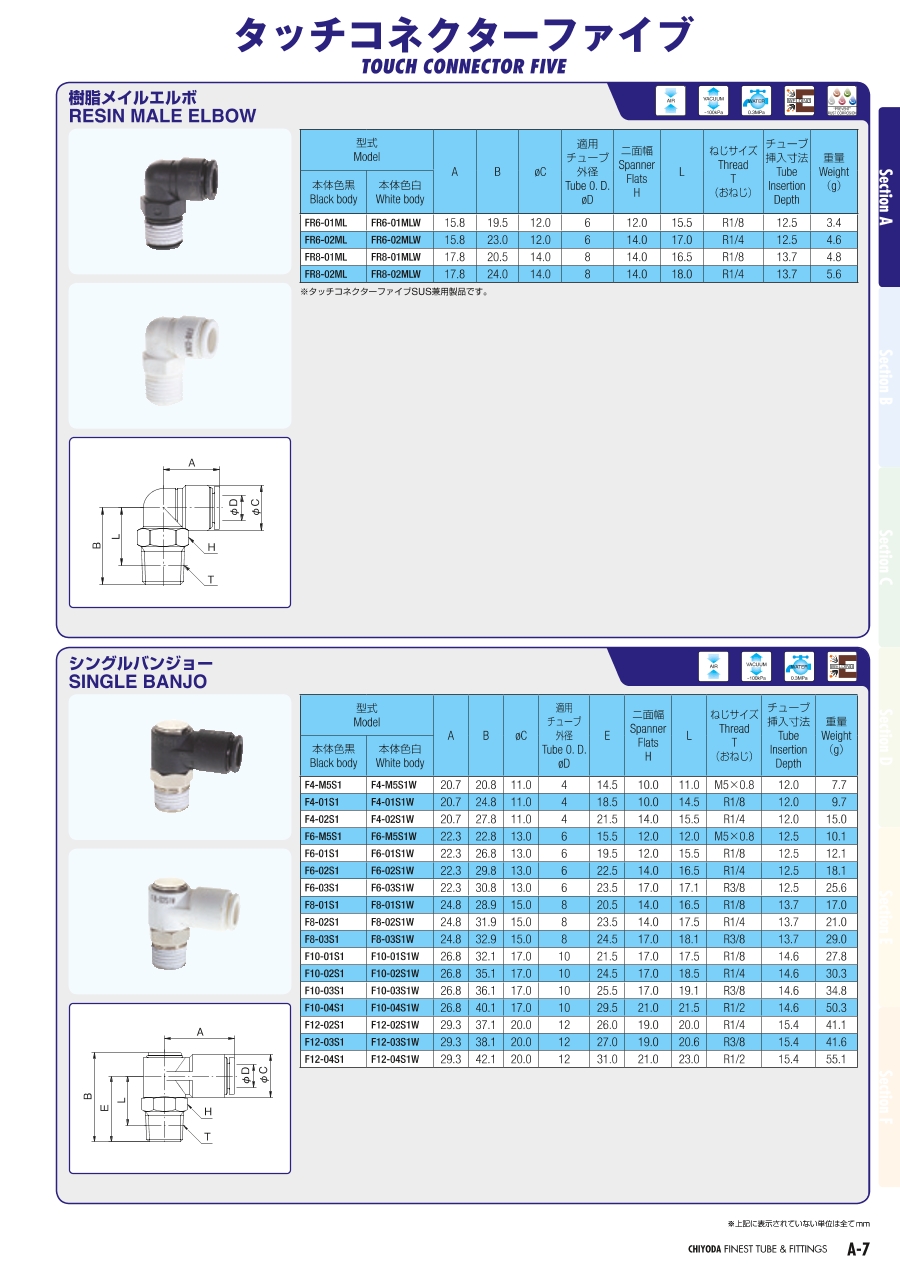

規格表
| 型番 | A | B | φC | 適用チューブ外径 φD | E | 二面幅 H | L | ねじサイズ T （おねじ） | チューブ挿入寸法 | 重量 （g） | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 本体色黒 | 本体色白 | ||||||||||
| F4-M5S1 | F4-M5S1W | 20.7 | 20.8 | 11.0 | 4 | 14.5 | 10.0 | 11.0 | M5×0.8 | 12.0 | 7.7 |
| F4-01S1 | F4-01S1W | 20.7 | 24.8 | 11.0 | 4 | 18.5 | 10.0 | 14.5 | R1/8 | 12.0 | 9.7 |
| F4-02S1 | F4-02S1W | 20.7 | 27.8 | 11.0 | 4 | 21.5 | 14.0 | 15.5 | R1/4 | 12.0 | 15.0 |
| F6-M5S1 | F6-M5S1W | 22.3 | 22.8 | 13.0 | 6 | 15.5 | 12.0 | 12.0 | M5×0.8 | 12.5 | 10.1 |
| F6-01S1 | F6-01S1W | 22.3 | 26.8 | 13.0 | 6 | 19.5 | 12.0 | 15.5 | R1/8 | 12.5 | 12.1 |
| F6-02S1 | F6-02S1W | 22.3 | 29.8 | 13.0 | 6 | 22.5 | 14.0 | 16.5 | R1/4 | 12.5 | 18.1 |
| F6-03S1 | F6-03S1W | 22.3 | 30.8 | 13.0 | 6 | 23.5 | 17.0 | 17.1 | R3/8 | 12.5 | 25.6 |
| F8-01S1 | F8-01S1W | 24.8 | 28.9 | 15.0 | 8 | 20.5 | 14.0 | 16.5 | R1/8 | 13.7 | 17.0 |
| F8-02S1 | F8-02S1W | 24.8 | 31.9 | 15.0 | 8 | 23.5 | 14.0 | 17.5 | R1/4 | 13.7 | 21.0 |
| F8-03S1 | F8-03S1W | 24.8 | 32.9 | 15.0 | 8 | 24.5 | 17.0 | 18.1 | R3/8 | 13.7 | 29.0 |
| F10-01S1 | F10-01S1W | 26.8 | 32.1 | 17.0 | 10 | 21.5 | 17.0 | 17.5 | R1/8 | 14.6 | 27.8 |
| F10-02S1 | F10-02S1W | 26.8 | 35.1 | 17.0 | 10 | 24.5 | 17.0 | 18.5 | R1/4 | 14.6 | 30.3 |
| F10-03S1 | F10-03S1W | 26.8 | 36.1 | 17.0 | 10 | 25.5 | 17.0 | 19.1 | R3/8 | 14.6 | 34.8 |
| F10-04S1 | F10-04S1W | 26.8 | 40.1 | 17.0 | 10 | 29.5 | 21.0 | 21.5 | R1/2 | 14.6 | 50.3 |
| F12-02S1 | F12-02S1W | 29.3 | 37.1 | 20.0 | 12 | 26.0 | 19.0 | 20.0 | R1/4 | 15.4 | 41.1 |
| F12-03S1 | F12-03S1W | 29.3 | 38.1 | 20.0 | 12 | 27.0 | 19.0 | 20.6 | R3/8 | 15.4 | 41.6 |
| F12-04S1 | F12-04S1W | 29.3 | 42.1 | 20.0 | 12 | 31.0 | 21.0 | 23.0 | R1/2 | 15.4 | 55.1 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
379円 ( 417円 ) | 6日目 |
467円 ( 514円 ) | 在庫品1日目当日出荷可能 |
418円 ( 460円 ) | 6日目 |
377円 ( 415円 ) | 在庫品1日目当日出荷可能 |
354円 ( 389円 ) | 6日目 |
447円 ( 492円 ) | 6日目 |
494円 ( 543円 ) | 在庫品1日目当日出荷可能 |
494円 ( 543円 ) | 6日目 |
573円 ( 630円 ) | 在庫品1日目当日出荷可能 |
500円 ( 550円 ) | 6日目 |
412円 ( 453円 ) | 4日目 |
423円 ( 465円 ) | 6日目 |
527円 ( 580円 ) | 在庫品1日目当日出荷可能 |
527円 ( 580円 ) | 6日目 |
459円 ( 505円 ) | 6日目 |
578円 ( 636円 ) | 4日目 |
601円 ( 661円 ) | 6日目 |
608円 ( 669円 ) | 在庫品1日目当日出荷可能 |
676円 ( 744円 ) | 6日目 |
586円 ( 645円 ) | 在庫品1日目当日出荷可能 |
568円 ( 625円 ) | 4日目 |
692円 ( 761円 ) | 4日目 |
601円 ( 661円 ) | 4日目 |
774円 ( 851円 ) | 在庫品1日目当日出荷可能 |
797円 ( 877円 ) | 4日目 |
640円 ( 704円 ) | 在庫品1日目当日出荷可能 |
635円 ( 699円 ) | 6日目 |
784円 ( 862円 ) | 4日目 |
808円 ( 889円 ) | 6日目 |
660円 ( 726円 ) | 4日目 |
721円 ( 793円 ) | 4日目 |
詳細情報
基本情報
無駄なパーツを省き、最少パーツで形成したコストパフォーマンスに優れたワンタッチ継手。
【特長】
・全機種にレーザーマーキングによる型式表記あり。
・新型ロックリングを採用し、配管の操作性が向上。
・新型リングパッキンを採用し、高気密性を保持しつつ接続操作力を軽減。
・難燃樹脂を標準採用。
・オネジ部にはシール加工済み。
【用途】
・機械の軽量化、コストダウン、配管操作性の向上に。
・メンテナンス時に不明機種を無くすために最適。
