テラピンコネクター M5マニホールド
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
M5-M12の仕様・寸法情報
接続種類
ねじ⇔ねじ 分岐接続
ねじの呼び
1/4
ねじの種類
Rc
ねじ・ねじ分岐形状
M5マニホールド
材質
[銅] C3604(黄銅)
ねじの呼び 小口径側（違径接続の場合）
M5
ねじの種類 小口径側（違径接続の場合）
M
表面処理
なし
商品情報

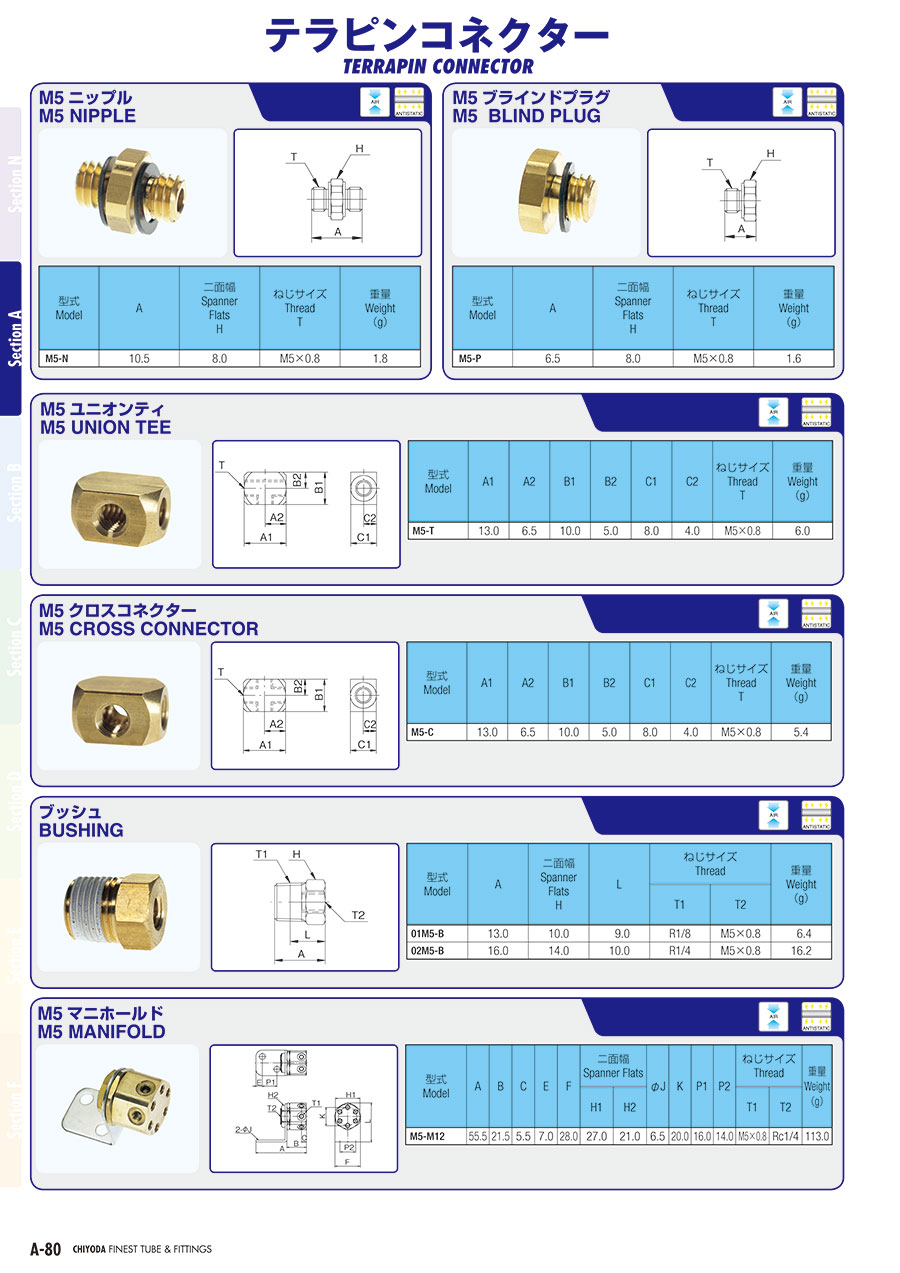

外形図
製品仕様
| 使用流体 | 圧縮空気 | 真空 |
|---|---|---|
| 使用温度範囲 | -5～60℃ | -5～60℃ |
| 最高使用圧力 | 1MPa | -100kPa |
| 適用チューブ | SP（ソフトポリウレタンチューブ） | |
- ※ 上記の圧力数値は常温時（20℃）に測定したものです。
- ※ 凍結無き事。
材質
| Part NO. | 部品名 | 材質 |
|---|---|---|
| （1） | 本体 | C3604（黄銅） |
| （2） | メイルアダプター | C3604（黄銅） |
| （3） | ロックリング | C3604（黄銅） |
| （4） | Oリング | NBR（ニトリルゴム） |
| その他 | 表示リング | ポリアセタール |
規格表
| 型式 | A | B | C | E | F | ニ面幅 | φJ | K | P1 | P2 | ねじサイズ | 重量 （g） | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H1 | H2 | T1 | T2 | |||||||||||
| M5-M12 | 55.5 | 21.5 | 5.5 | 7.0 | 28.0 | 27.0 | 21.0 | 6.5 | 20.0 | 16.0 | 14.0 | M5×0.8 | Rc1/4 | 113.0 |
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
千代田通商
タッチチューブ SPソフトポリウレタンチューブ
対象商品に適したソフトポリウレタンチューブです。チューブ外径4・6mm専用です。インナーサポートの利用でワンタッチ継手にも対応可能です。優れた耐油性で、工場内エアー配管に最適です。
テラピンコネクター M5マニホールドの型番M5-M12のページです。
型番M5-M12に関する仕様情報を記載しております。
テラピンコネクター M5マニホールドのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q適応チューブサイズはどれくらいですか？
A
外径サイズ4mmと6mmのみになります。
