テラピンコネクター M5ニップル【10個入り】
閲覧中の商品と併せてご検討ください
M5-Nの仕様・寸法情報
商品情報

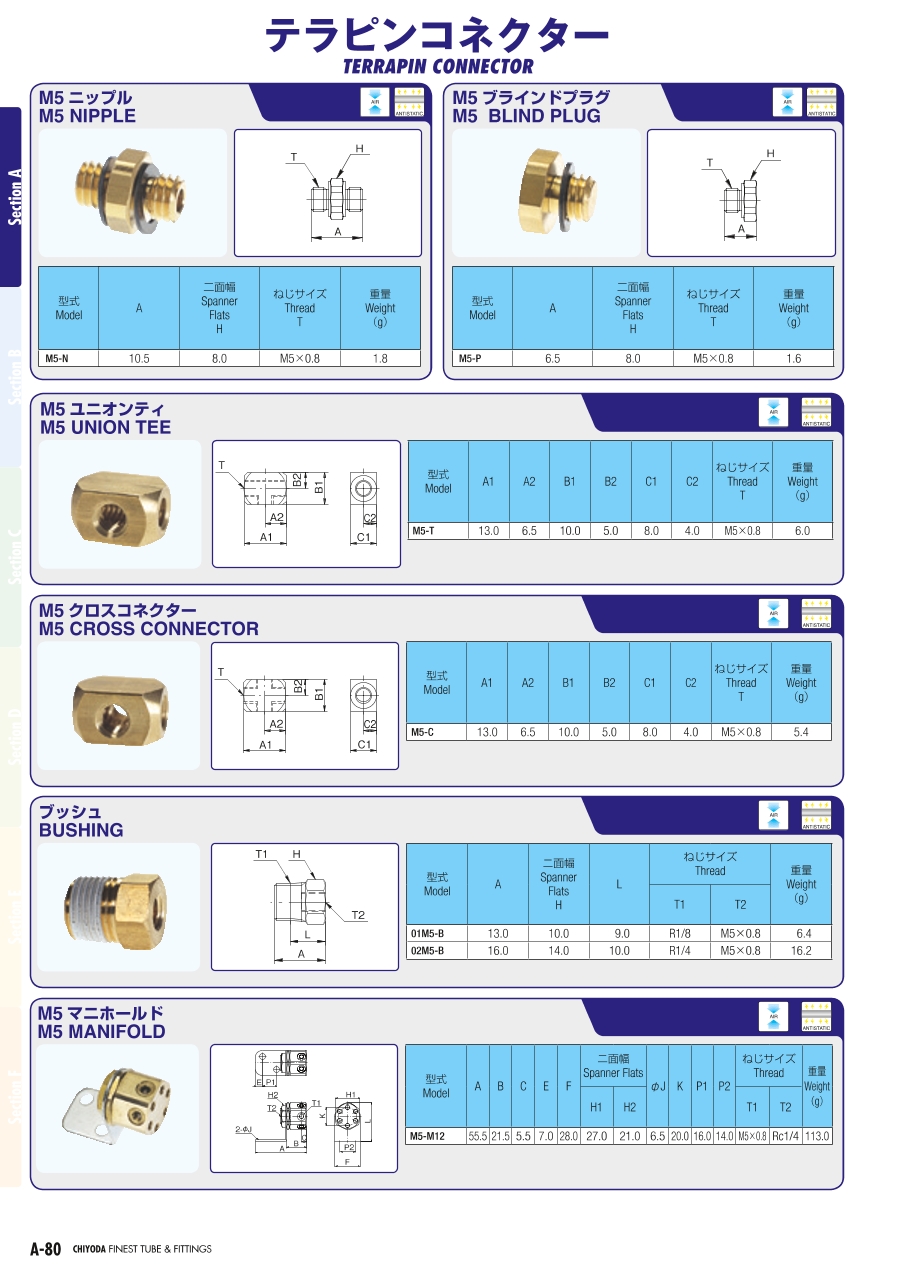

外形図
製品仕様
| 使用流体 | 圧縮空気 | 真空 |
|---|---|---|
| 使用温度範囲 | -5～+60℃ | -5～+60℃ |
| 最高使用圧力 | 1MPa | -100kPa |
| 適用チューブ | SP（ソフトポリウレタンチューブ） | |
- ※ 上記の圧力数値は常温時（20℃）に測定したものです。
- ※ 凍結無き事。
規格表
| 型番 | A | 二面幅 H | ねじサイズ T | 重量 （g） |
|---|---|---|---|---|
| M5-N | 10.5 | 8.0 | M5×0.8 | 1.8 |
詳細情報
基本情報
【特長】
・超小型ミニチュア継手。
超小型ボディー（＊SPチューブ専用です）。
・簡単接続。
SPチューブを挿入し、ロックリングを引っ張るだけでチューブ簡単接続。
・別売の表示リング装着可能。
表示リング装着により、装置間の配管識別が容易。
・ネジ部シール加工（Rネジ）。
ネジ部シール加工が施されているため、そのまま配管可能。
・ネジ上部の自在性。
ユニバーサルタイプはボディーとネジ部は、回転可能。
＊ロータリータイプではございません。
