テラピンコネクター ユニバーサルエルボ【10個入り】
- 通常単価(税別)
- 4,027円～4,814円
- 税込単価
- 4,430円～5,295円
超小型ミニチュア継手。【特長】・超小型ボディ。・SPチューブを挿入し、ロックリ...
詳細情報を確認する- 接続種類
- ねじ⇔チューブ 接続
- ねじ・チューブ接続形状
- ユニバーサルエルボ
- 表面処理
- なし
未確定：候補が6型番あります。
商品情報

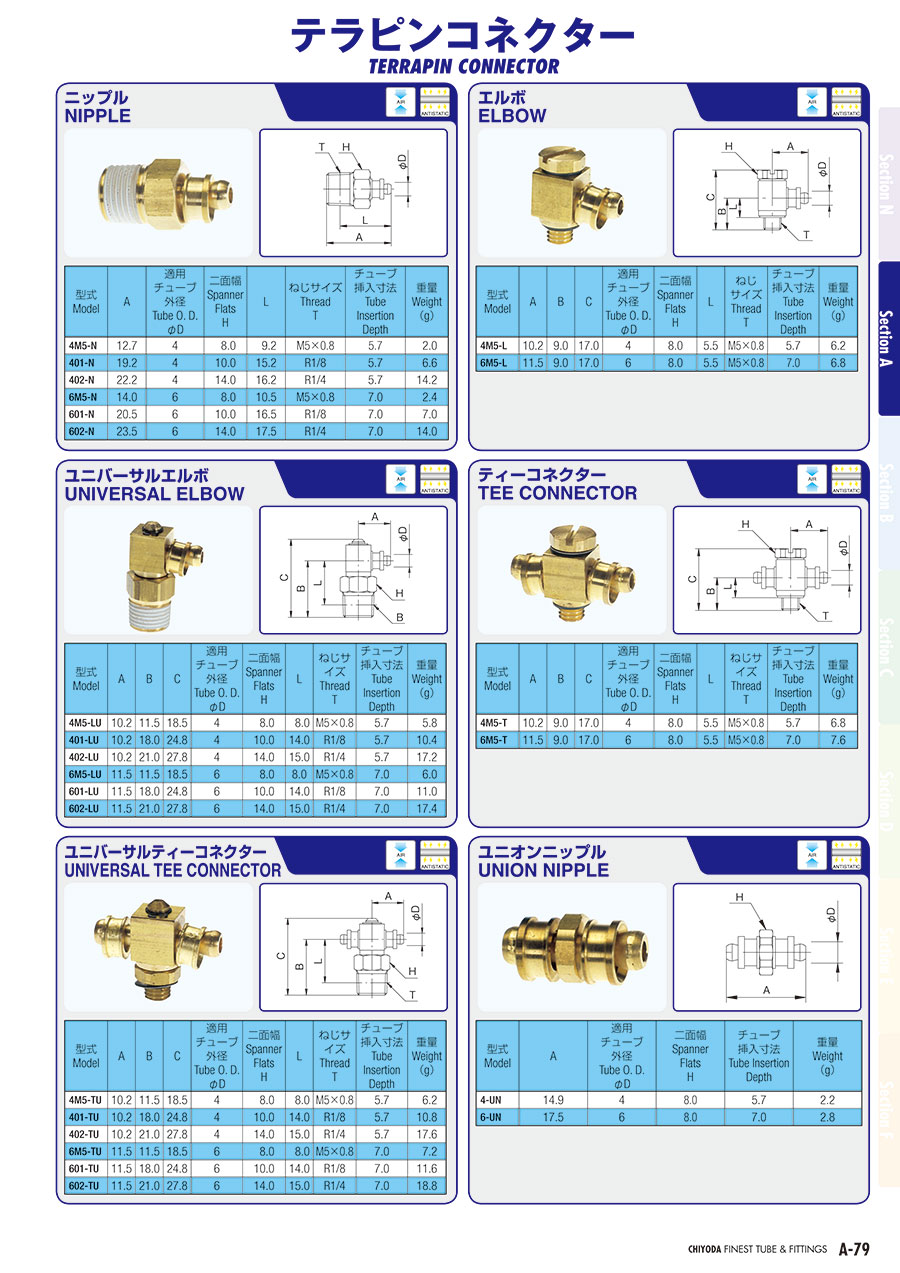

外形図
製品仕様
| 使用流体 | 圧縮空気 | 真空 |
|---|---|---|
| 使用温度範囲 | -5～60℃ | -5～60℃ |
| 最高使用圧力 | 1MPa | -100kPa |
| 適用チューブ | SP（ソフトポリウレタンチューブ） | |
- ※ 上記の圧力数値は常温時（20℃）に測定したものです。
- ※ 凍結無き事。
材質
| Part NO. | 部品名 | 材質 |
|---|---|---|
| （1） | 本体 | C3604（黄銅） |
| （2） | メイルアダプター | C3604（黄銅） |
| （3） | ロックリング | C3604（黄銅） |
| （4） | Oリング | NBR（ニトリルゴム） |
| その他 | 表示リング | ポリアセタール |
規格表
| 型式 | A | B | C | 適用チューブ外径 φD | 二面幅 H | L | ねじサイズ T | チューブ挿入寸法 | 重量 （g） |
|---|---|---|---|---|---|---|---|---|---|
| 4M5-LU | 10.2 | 11.5 | 18.5 | 4 | 8.0 | 8.0 | M5×0.8 | 5.7 | 5.8 |
| 401-LU | 10.2 | 18.0 | 24.8 | 4 | 10.0 | 14.0 | R1/8 | 5.7 | 10.4 |
| 402-LU | 10.2 | 21.0 | 27.8 | 4 | 14.0 | 15.0 | R1/4 | 5.7 | 17.2 |
| 6M5-LU | 11.5 | 11.5 | 18.5 | 6 | 8.0 | 8.0 | M5×0.8 | 7.0 | 6.0 |
| 601-LU | 11.5 | 18.0 | 24.8 | 6 | 10.0 | 14.0 | R1/8 | 7.0 | 11.0 |
| 602-LU | 11.5 | 21.0 | 27.8 | 6 | 14.0 | 15.0 | R1/4 | 7.0 | 17.4 |
詳細情報
基本情報
超小型ミニチュア継手。
【特長】
・超小型ボディ。
・SPチューブを挿入し、ロックリングを引っ張るだけでチューブ簡単接続。
・表示リングの装着により配管識別が容易。
・SPチューブ専用継手。
【用途】
・機械の小型化に最適。
