千代田通商

ホースフィッティングユニバーサルニップル

カタログ |

数量スライド割引
一部当日出荷可能

この商品のFAQをみる（1件）

通常単価(税別): 505円～1,849円

税込単価: 556円～2,034円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

千代田通商

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

千代田通商

通常出荷日：在庫品1日目

【特長】・安心の安全性。袋ナット式で確実に、ホースをシールし、ホース用継手で...

種類
ストレート
接続種類
管⇔ねじ
ねじ種類
R
材質
黄銅

未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

構造図

材質：本体／黄銅

使用流体	圧縮空気	工業用水	真空
使用温度範囲	-5～+60℃	+5～+40℃	-5～+60℃
最高使用圧力	1.0MPa	0.3MPa	-100kPa
適用チューブ	TE、TP（ウレタンチューブ）TH、CH（ウレタンホース） AH、BH、FH、LH、ZH、GH、DH（ウレタンブレードホース）

※ 工業用水圧はウォーターハンマーを考慮しております。
※ 上記の圧力数値は常温時（20℃）に測定したものです。
※ 工業用水使用の際は工業用水使用可能なチューブをご選定下さい。
※ 凍結無き事。

規格表

型番	A	B	ホース内外径 φDホース内外	二面幅			L	ねじサイズ T	重量（g）
型番	A	B	ホース内外径 φDホース内外	H1	H2	H3	L	ねじサイズ T	重量（g）
H5-1MU	41.5	15.0	5×8	14.0	14.0	14.0	37.5	R1/8	39.5
H5-2MU	43.5	15.0	5×8	14.0	14.0	14.0	37.5	R1/4	41.9
H6-2MU	46.0	17.5	6×9	16.0	16.0	16.0	40.0	R1/4	55.2
H6.5-2MU	46.0	17.5	6.5×10	16.0	16.0	16.0	40.0	R1/4	55.3
H8-3MU	46.0	20.0	8×12	19.0	19.0	19.0	39.6	R3/8	73.4
H11-4MU	58.0	27.0	11×16	24.0	24.0	24.0	50.0	R1/2	139.4

型番リスト

表示件数

型番

適用管外径 1

(mm)

ねじの呼び

適用チューブ内径

(mm)

トラスココード

RoHS?

最小発注数量

8	1/8	5	-	10	1個
8	1/4	5	313-8101	10	1個
9	1/4	6	-	10	1個
10	1/4	6.5	314-3422	10	1個
12	3/8	8	313-8143	10	1個
16	1/2	11	313-8160	10	1個

通常単価(税別) (税込単価)	通常出荷日

505円 ( 556円 )	4日目
514円 ( 565円 )	在庫品1日目当日出荷可能
672円 ( 739円 )	4日目
566円 ( 623円 )	在庫品1日目当日出荷可能
682円 ( 750円 )	5日目
1,849円 ( 2,034円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・安心の安全性。
袋ナット式で確実に、ホースをシールし、ホース用継手では最強レベルの引き抜き強度。
・省エネ。
流量損失が最小限に抑えられます。
・ネジ部シール加工（Rネジ）。
ネジ部シール加工が施されているため、そのまま配管可能。

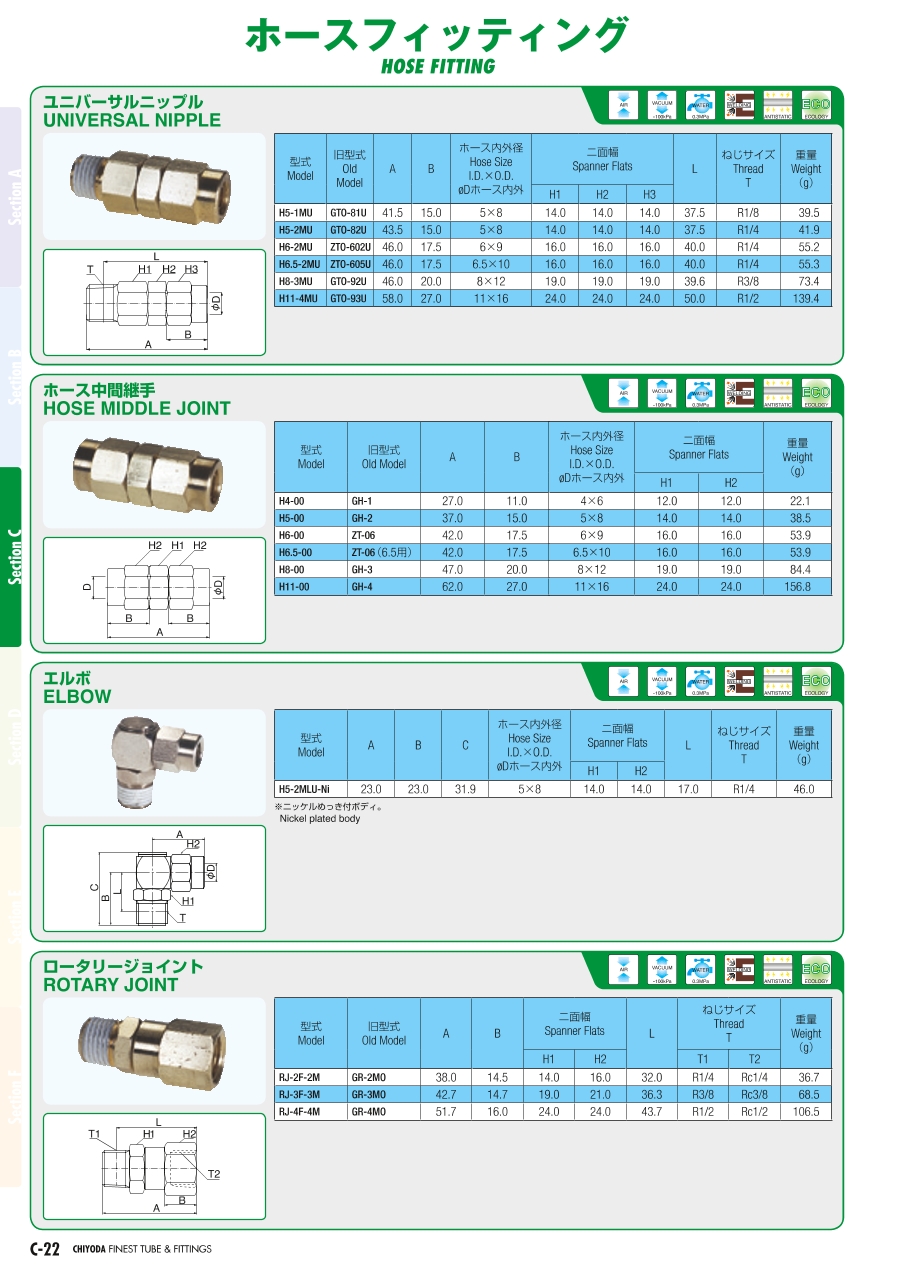

カタログ

カタログ (見開き版)

商品担当おすすめ

千代田通商
ホースフィッティングホースソケット
袋ナット式で高い引抜き強度を持つホースソケットです。流量損失が最小限に抑えられます。
千代田通商
ホースフィッティングユニバーサルソケット
袋ナット式で高い引抜き強度を持つユニバーサルソケットです。流量損失が最小限に抑えられます。
千代田通商
タッチチューブ TE耐水性ポリウレタンチューブ
耐水耐油性に優れ、機器配管に最も適したポリウレタンチューブです。柔軟性に優れ、チューブ最小曲半径も他のチューブと比べ小さく、狭い箇所での配管に使用可能です。1m毎にカットマーク付です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ホースフィッティングユニバーサルニップルのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q水は使用可能ですか？

工業用水は使用可能です。
