ホースフィッティング ホースニップル
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 263円～1,473円
- 税込単価
- 289円～1,620円
エアホース用の締付け継手。【特長】・エア、水漏れしにくいナットタイプ・袋ナット...
詳細情報を確認する
未確定：候補が14型番あります。
商品情報
外形図
製品仕様
ホースニップル
| 使用流体 | 圧縮空気 | 工業用水 | 真空 |
|---|---|---|---|
| 使用温度範囲 | -5～60℃ | 5～40℃ | -5～60℃ |
| 最高使用圧力 | 1.0MPa | 0.3MPa | -100kPa |
| 工業用水圧はウォーターハンマーを考慮しております | |||
| 適用チューブ | TE、TP（ウレタンチューブ）TH、CH（ウレタンホース） AH、BH、FH、LH、ZH、GH、DH（ウレタンブレードホース） | ||
＊上記の圧力数値は常温時（20℃）に測定したものです。
工業用水使用の際は工業用水使用可能なチューブをご選定下さい。
＊凍結無き事。
構造
材質: 黄銅

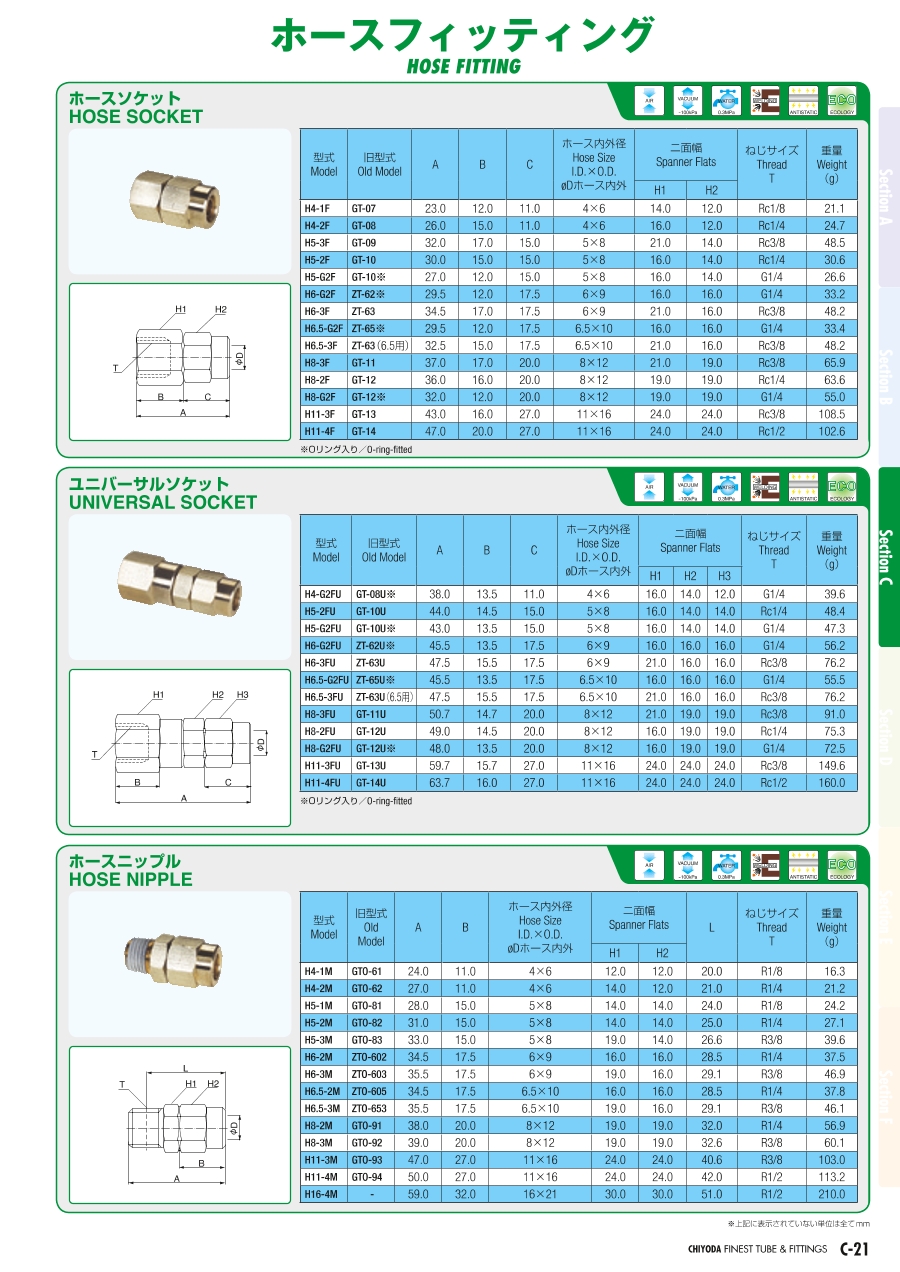

規格表
| 型番 Model | 旧型番 Old Model | A | B | ホース内外径 Hose Size I.D.×O.D. øDホース内外 | ニ面幅 Spanner Flats | L | ねじサイズ Thread T | 重量 Weight （g） | |
|---|---|---|---|---|---|---|---|---|---|
| H1 | H2 | ||||||||
| H4-1M | GTO-61 | 24.0 | 11.0 | 4×6 | 12.0 | 12.0 | 20.0 | R1/8 | 16.3 |
| H4-2M | GTO-62 | 27.0 | 11.0 | 4×6 | 14.0 | 12.0 | 21.0 | R1/4 | 21.2 |
| H5-1M | GTO-81 | 28.0 | 15.0 | 5×8 | 14.0 | 14.0 | 24.0 | R1/8 | 24.2 |
| H5-2M | GTO-82 | 31.0 | 15.0 | 5×8 | 14.0 | 14.0 | 25.0 | R1/4 | 27.1 |
| H5-3M | GTO-83 | 33.0 | 15.0 | 5×8 | 19.0 | 14.0 | 26.6 | R3/8 | 39.6 |
| H6-2M | ZTO-602 | 34.5 | 17.5 | 6×9 | 16.0 | 16.0 | 28.5 | R1/4 | 37.5 |
| H6-3M | ZTO-603 | 35.5 | 17.5 | 6×9 | 19.0 | 16.0 | 29.1 | R3/8 | 46.9 |
| H6.5-2M | ZTO-605 | 34.5 | 17.5 | 6.5×10 | 16.0 | 16.0 | 28.5 | R1/4 | 37.8 |
| H6.5-3M | ZTO-653 | 35.5 | 17.5 | 6.5×10 | 19.0 | 16.0 | 29.1 | R3/8 | 46.1 |
| H8-2M | GTO-91 | 38.0 | 20.0 | 8×12 | 19.0 | 19.0 | 32.0 | R1/4 | 56.9 |
| H8-3M | GTO-92 | 39.0 | 20.0 | 8×12 | 19.0 | 19.0 | 32.6 | R3/8 | 60.1 |
| H11-3M | GTO-93 | 47.0 | 27.0 | 11×16 | 24.0 | 24.0 | 40.6 | R3/8 | 103.0 |
| H11-4M | GTO-94 | 50.0 | 27.0 | 11×16 | 24.0 | 24.0 | 42.0 | R1/2 | 113.2 |
| H16-4M | - | 59.0 | 32.0 | 16×21 | 30.0 | 30.0 | 51.0 | R1/2 | 210.0 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
263円 ( 289円 ) | 在庫品1日目当日出荷可能 |
296円 ( 326円 ) | 在庫品1日目当日出荷可能 |
285円 ( 314円 ) | 在庫品1日目当日出荷可能 |
404円 ( 444円 ) | 在庫品1日目当日出荷可能 |
395円 ( 435円 ) | 在庫品1日目当日出荷可能 |
367円 ( 404円 ) | 6日目 |
408円 ( 449円 ) | 4日目 |
351円 ( 386円 ) | 在庫品1日目当日出荷可能 |
439円 ( 483円 ) | 在庫品1日目当日出荷可能 |
460円 ( 506円 ) | 在庫品1日目当日出荷可能 |
460円 ( 506円 ) | 在庫品1日目当日出荷可能 |
923円 ( 1,015円 ) | 在庫品1日目当日出荷可能 |
923円 ( 1,015円 ) | 在庫品1日目当日出荷可能 |
1,473円 ( 1,620円 ) | 4日目 |
詳細情報
基本情報
エアホース用の締付け継手。
【特長】
・エア、水漏れしにくいナットタイプ
・袋ナット式で確実に、 ホースをシールし、 ホース用継手では最強レベルの引き抜き強度
・黄銅製で、壊れにくく、錆びにくい
・チューブ、ホース交換可能
・流量損失が最小限に抑えられます
・ネジ部シール加工が施されているため、そのまま配管可能
【用途】
・工業用水配管、エア配管全般（設備配管、エア工具等）に最適
商品担当おすすめ
ホースフィッティング ホースニップルのレビュー
継手として使っています
5
5.02023/05/24
ドラム缶から液体を移送するのに継手が必要でしたので、購入しています。使用している配管の規格と合っていたのでこの商品を選定...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qホース、チューブ交換出来ますか？
A
何度でも交換可能です。
