SUS316継手 ユニオン
- 通常単価(税別)
- 1,662円～2,972円
- 税込単価
- 1,828円～3,269円
完全脱脂処理によるクリーン継手。【特長】・パーツは洗浄し、その後油脂やグリース...
詳細情報を確認する
未確定：候補が5型番あります。
商品情報
外形図
製品仕様
材質
構造図
| Part NO. | 部品名 | 材質 |
|---|---|---|
| （1） | 本体 | SUS316 |
| （2） | ナット | SUS316 |

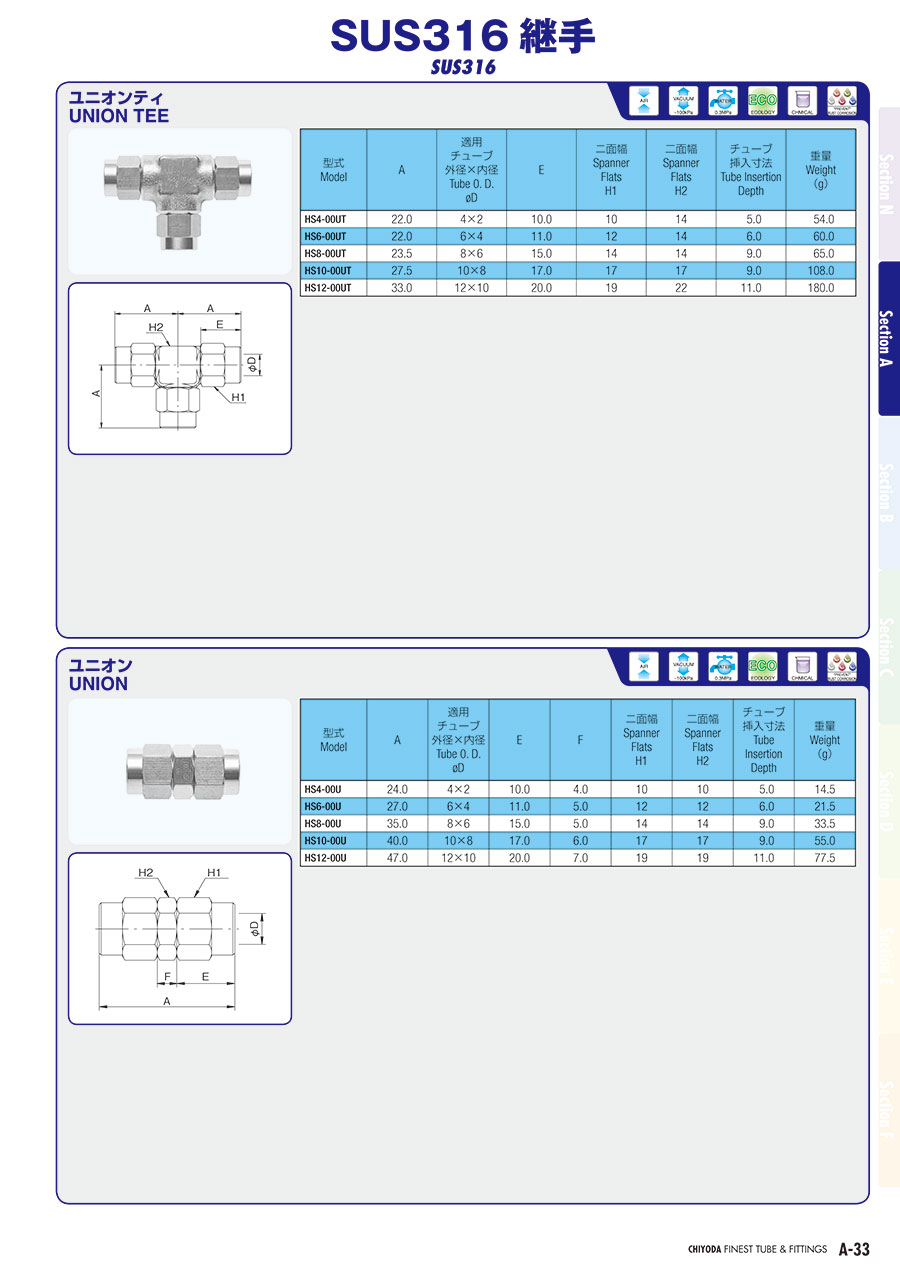

規格表
| 型式 | A | 適用チューブ外径×内径 φD | E | F | 二面幅 H1 | 二面幅 H2 | チューブ挿入寸法 | 重量 （g） |
|---|---|---|---|---|---|---|---|---|
| HS4-00U | 24.0 | 4×2 | 10.0 | 4.0 | 10 | 10 | 5.0 | 14.5 |
| HS6-00U | 27.0 | 6×4 | 11.0 | 5.0 | 12 | 12 | 6.0 | 21.5 |
| HS8-00U | 35.0 | 8×6 | 15.0 | 5.0 | 14 | 14 | 9.0 | 33.5 |
| HS10-00U | 40.0 | 10×8 | 17.0 | 6.0 | 17 | 17 | 9.0 | 55.0 |
| HS12-00U | 47.0 | 12×10 | 20.0 | 7.0 | 19 | 19 | 11.0 | 77.5 |
詳細情報
基本情報
完全脱脂処理によるクリーン継手。
【特長】
・パーツは洗浄し、その後油脂やグリースを使用しない完全脱脂処理。
・ホースフィッティングタイプで高保持力、高気密。
・SUS316製で高耐食性。
【用途】
・薬品環境など耐食環境に最適。
