メカニカル部品技術窓口
SUS316継手 メイルランティ
- 通常単価(税別)
- 2,850円～5,199円
- 税込単価
- 3,135円～5,719円
完全脱脂処理によるクリーン継手。【特長】・パーツは洗浄し、その後油脂やグリース...
詳細情報を確認する未確定：候補が14型番あります。
商品情報
外形図
製品仕様
材質
構造図
| Part NO. | 部品名 | 材質 |
|---|---|---|
| （1） | 本体 | SUS316 |
| （2） | ナット | SUS316 |

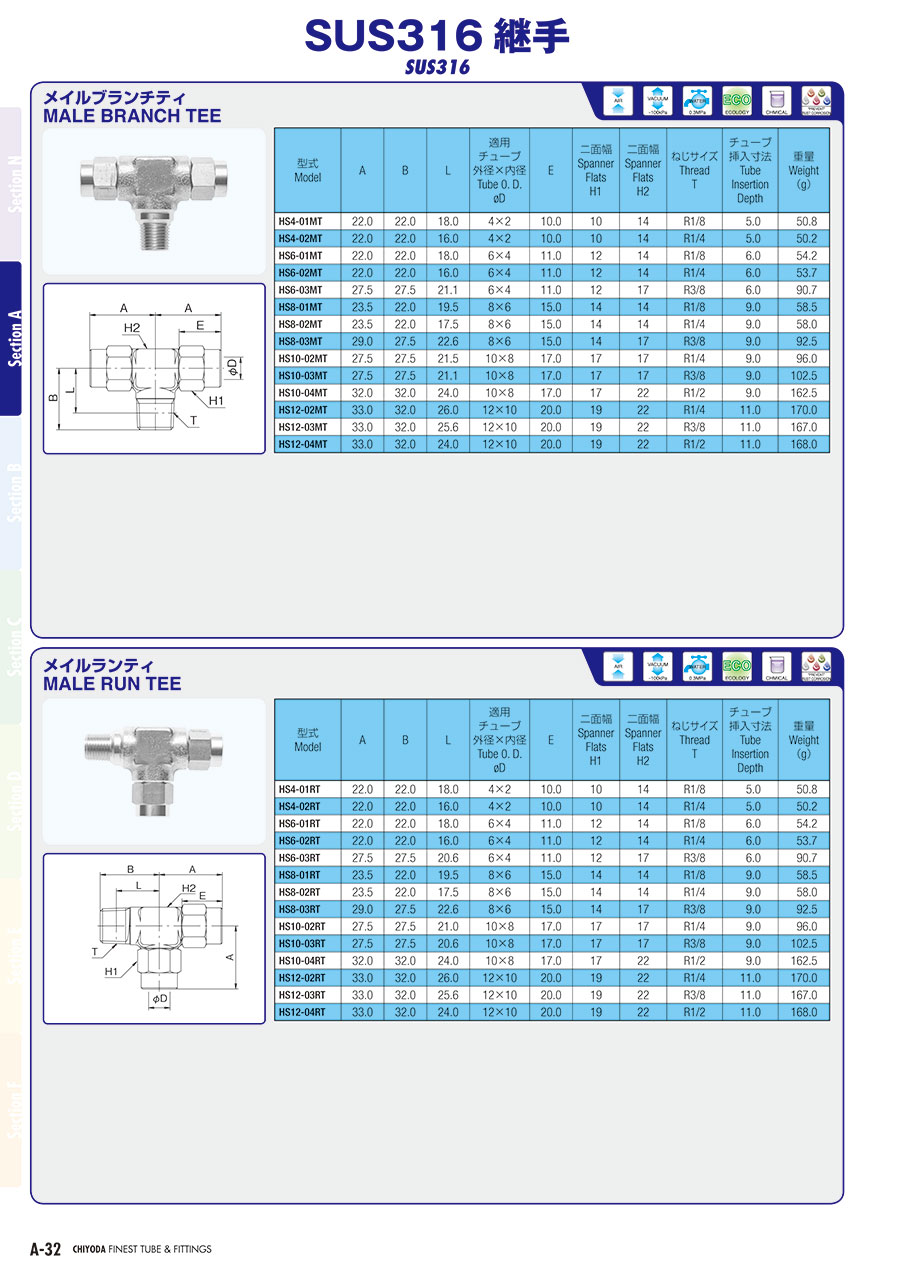

規格表
| 型式 | A | B | L | 適用チューブ外径×内径 φD | E | ニ面幅 H1 | 二面幅 H2 | ねじサイズ T | チューブ挿入寸法 | 重量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|
| HS4-01RT | 22.0 | 22.0 | 18.0 | 4×2 | 10.0 | 10 | 14 | R1/8 | 5.0 | 50.8 |
| HS4-02RT | 22.0 | 22.0 | 16.0 | 4×2 | 10.0 | 10 | 14 | R1/4 | 5.0 | 50.2 |
| HS6-01RT | 22.0 | 22.0 | 18.0 | 6×4 | 11.0 | 12 | 14 | R1/8 | 6.0 | 54.2 |
| HS6-02RT | 22.0 | 22.0 | 16.0 | 6×4 | 11.0 | 12 | 14 | R1/4 | 6.0 | 53.7 |
| HS6-03RT | 27.5 | 27.5 | 20.6 | 6×4 | 11.0 | 12 | 17 | R3/8 | 6.0 | 90.7 |
| HS8-01RT | 23.5 | 22.0 | 19.5 | 8×6 | 15.0 | 14 | 14 | R1/8 | 9.0 | 58.5 |
| HS8-02RT | 23.5 | 22.0 | 17.5 | 8×6 | 15.0 | 14 | 14 | R1/4 | 9.0 | 58.0 |
| HS8-03RT | 29.0 | 27.5 | 22.6 | 8×6 | 15.0 | 14 | 17 | R3/8 | 9.0 | 92.5 |
| HS10-02RT | 27.5 | 27.5 | 21.0 | 10×8 | 17.0 | 17 | 17 | R1/4 | 9.0 | 96.0 |
| HS10-03RT | 27.5 | 27.5 | 20.6 | 10×8 | 17.0 | 17 | 17 | R3/8 | 9.0 | 102.5 |
| HS10-04RT | 32.0 | 32.0 | 24.0 | 10×8 | 17.0 | 17 | 22 | R1/2 | 9.0 | 162.5 |
| HS12-02RT | 33.0 | 32.0 | 26.0 | 12×10 | 20.0 | 19 | 22 | R1/4 | 11.0 | 170.0 |
| HS12-03RT | 33.0 | 32.0 | 25.6 | 12×10 | 20.0 | 19 | 22 | R3/8 | 11.0 | 167.0 |
| HS12-04RT | 33.0 | 32.0 | 24.0 | 12×10 | 20.0 | 19 | 22 | R1/2 | 11.0 | 168.0 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,354円 ( 3,689円 ) | 6日目 |
3,354円 ( 3,689円 ) | 6日目 |
2,850円 ( 3,135円 ) | 6日目 |
3,087円 ( 3,396円 ) | 3日目 |
3,614円 ( 3,975円 ) | 6日目 |
3,327円 ( 3,660円 ) | 6日目 |
3,216円 ( 3,538円 ) | 3日目 |
3,661円 ( 4,027円 ) | 6日目 |
4,570円 ( 5,027円 ) | 3日目 |
4,570円 ( 5,027円 ) | 4日目 |
5,199円 ( 5,719円 ) | 6日目 |
4,599円 ( 5,059円 ) | 6日目 |
4,599円 ( 5,059円 ) | 6日目 |
5,188円 ( 5,707円 ) | 6日目 |
詳細情報
基本情報
完全脱脂処理によるクリーン継手。
【特長】
・パーツは洗浄し、その後油脂やグリースを使用しない完全脱脂処理。
・ホースフィッティングタイプで高保持力、高気密。
・SUS316製で高耐食性。
【用途】
・薬品環境など耐食環境に最適。
