SUS316継手メイルエルボ

カタログ |

通常単価(税別): 1,817円～3,335円

税込単価: 1,999円～3,669円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

千代田通商

通常出荷日：4 日目～

【特長】・完全脱脂処理によるクリーン継手。・パーツは洗浄しその後油脂、グリース...

種類
エルボ
接続種類
管⇔ねじ
ねじ種類
R
材質
SUS316

未確定：候補が14型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

SUS316継手共通の仕様

■主要部品材質

構造図

Part NO.	部品名	材質
（1）	本体	SUS316
（2）	ナット	SUS316

規格表

型番	A	B	L	適用チューブ外径×内径φD	E	ニ面幅 H1	二面幅 H2	ねじサイズ T	チューブ挿入寸法	重量（g）
HS4-01ML	22.0	22.0	18.0	4×2	10.0	10	14	R1/8	5.0	40.0
HS4-02ML	22.0	22.0	16.0	4×2	10.0	10	14	R1/4	5.0	40.0
HS6-01ML	22.0	22.0	18.0	6×4	11.0	12	14	R1/8	6.0	41.8
HS6-02ML	22.0	22.0	16.0	6×4	11.0	12	14	R1/4	6.0	37.0
HS6-03ML	27.5	27.5	21.1	6×4	11.0	12	17	R3/8	6.0	71.0
HS8-01ML	23.5	22.0	19.5	8×6	15.0	14	14	R1/8	9.0	43.7
HS8-02ML	23.5	22.0	17.5	8×6	15.0	14	14	R1/4	9.0	43.0
HS8-03ML	29.0	27.5	22.6	8×6	15.0	14	17	R3/8	9.0	72.0
HS10-02ML	27.5	27.5	21.5	10×8	17.0	17	17	R1/4	9.0	72.6
HS10-03ML	27.5	27.5	21.1	10×8	17.0	17	17	R3/8	9.0	78.2
HS10-04ML	32.0	32.0	24.0	10×8	17.0	17	22	R1/2	9.0	131.5
HS12-02ML	33.0	32.0	26.0	12×10	20.0	19	22	R1/4	11.0	135.5
HS12-03ML	33.0	32.0	25.6	12×10	20.0	19	22	R3/8	11.0	133.0
HS12-04ML	33.0	32.0	24.0	12×10	20.0	19	22	R1/2	11.0	133.5

型番リスト

表示件数

型番

適用管外径 1

(mm)

ねじの呼び

適用チューブ内径

(mm)

RoHS?

最小発注数量

4	1/8	2	10	1個
4	1/4	2	10	1個
6	1/8	4	10	1個
6	1/4	4	10	1個
6	3/8	4	10	1個
8	1/8	6	10	1個
8	1/4	6	10	1個
8	3/8	6	10	1個
10	1/4	8	10	1個
10	3/8	8	10	1個
10	1/2	8	10	1個
12	1/4	10	10	1個
12	3/8	10	10	1個
12	1/2	10	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,354円 ( 2,589円 )	6日目
2,098円 ( 2,308円 )	6日目
1,935円 ( 2,129円 )	4日目
1,817円 ( 1,999円 )	4日目
2,036円 ( 2,240円 )	6日目
1,988円 ( 2,187円 )	6日目
1,988円 ( 2,187円 )	4日目
2,348円 ( 2,583円 )	6日目
3,100円 ( 3,410円 )	4日目
2,673円 ( 2,940円 )	4日目
2,833円 ( 3,116円 )	6日目
2,835円 ( 3,119円 )	6日目
2,638円 ( 2,902円 )	6日目
3,335円 ( 3,669円 )	6日目

詳細情報

基本情報

基本情報

【特長】
・完全脱脂処理によるクリーン継手。
・パーツは洗浄しその後油脂、グリースを使用しない完全脱脂処理。
・抜群の接続性と、高気密性。
・ホースフィッティングタイプで高保持力、高気密。
・SUS316の高耐食性。
【用途】
・薬品環境など耐食環境に最適。

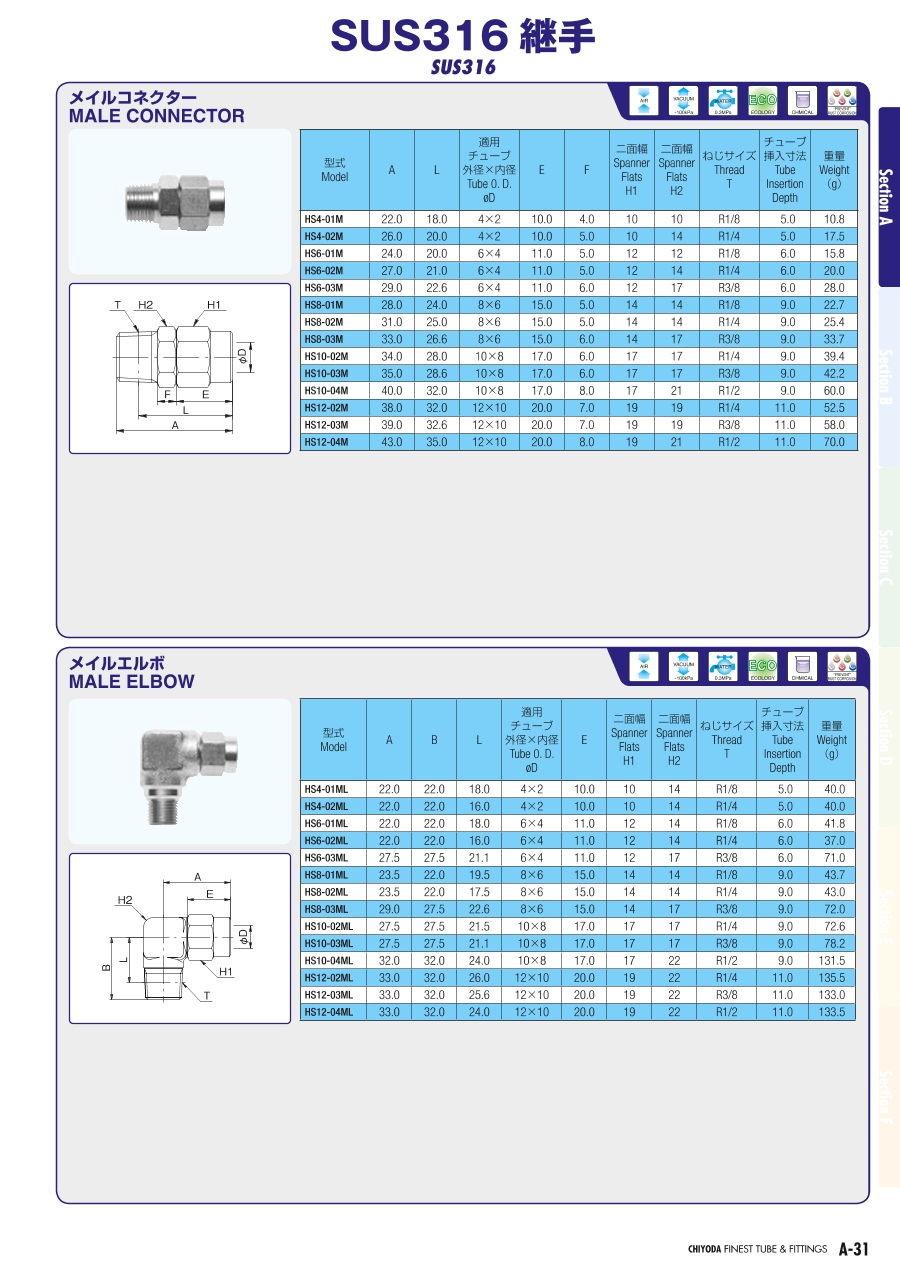

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
