メカニカル部品技術窓口

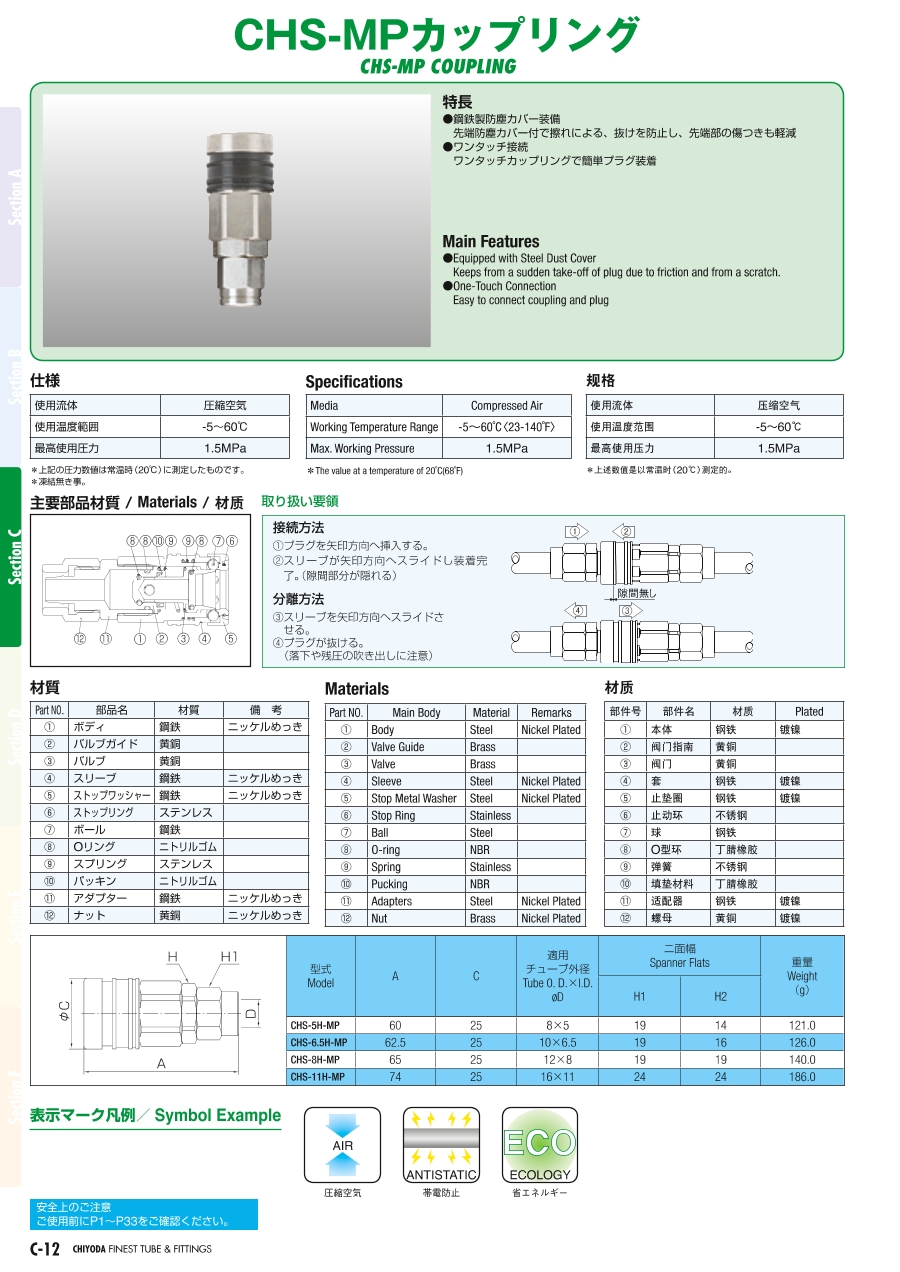

CHS-MPカップリング
- 通常単価(税別)
- 1,004円～1,725円
- 税込単価
- 1,104円～1,898円
先端防塵カバー付きカップリング。【特長】・先端防塵カバー付きで、擦れや誤操作に...
詳細情報を確認する- 種類
- 標準
- オス・メス
- ソケット(メス)
- 接続部の種類
- ホース継手タイプ
- 使用流体
- 圧縮空気
- 本体材質
- ニッケルめっき付鋼鉄
- バルブ構造
- 片路開閉型
- シール材質
- NBR(ニトリルゴム)
- 使用温度範囲 (℃)
- -5::60
- 使用圧力範囲 (MPa)
- ::1.5
- 接続種類
- ワンタッチ
未確定：候補が4型番あります。
商品情報
外形図
製品仕様
| 使用流体 | 圧縮空気 |
|---|---|
| 使用温度範囲 | -5～+60℃ |
| 最高使用圧力 | 1.5MPa |
- ※ 上記の圧力数値は常温時（20℃）に測定したものです。
- ※ 凍結無き事。
材質
構造図
| Part NO. | 部品名 | 材質 | 備考 |
|---|---|---|---|
| （1） | ボディ | 鋼鉄 | ニッケルめっき |
| （2） | バルブガイド | 黄銅 | - |
| （3） | バルブ | 黄銅 | - |
| （4） | スリーブ | 鋼鉄 | ニッケルめっき |
| （5） | ストップワッシャー | 鋼鉄 | ニッケルめっき |
| （6） | ストップリング | ステンレス | - |
| （7） | ボール | 鋼鉄 | - |
| （8） | Oリング | ニトリルゴム | - |
| （9） | スプリング | ステンレス | - |
| （10） | パッキン | ニトリルゴム | - |
| （11） | アダプター | 鋼鉄 | ニッケルめっき |
| （12） | ナット | 黄銅 | ニッケルめっき |
規格表
| 型番 | A | C | 適用チューブ外径 φD | 二面幅 | 重量 （g） | |
|---|---|---|---|---|---|---|
| H1 | H2 | |||||
| CHS-5H-MP | 60 | 25 | 8×5 | 19 | 14 | 121.0 |
| CHS-6.5H-MP | 62.5 | 25 | 10×6.5 | 19 | 16 | 126.0 |
| CHS-8H-MP | 65 | 25 | 12×8 | 19 | 19 | 140.0 |
| CHS-11H-MP | 74 | 25 | 16×11 | 24 | 24 | 186.0 |
使用例
取り扱い要領
接続方法
1. プラグを矢印方向へ挿入する。
2. スリーブが矢印方向へスライドし装着完了。（隙間部分が隠れる）
分離方法
3. スリーブを矢印方向へスライドさせる。
4. プラグが抜ける。（落下や残圧の吹き出しに注意）
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,072円 ( 1,179円 ) | 6日目 |
1,004円 ( 1,104円 ) | 4日目 |
1,004円 ( 1,104円 ) | 6日目 |
1,725円 ( 1,898円 ) | 6日目 |
詳細情報
基本情報
先端防塵カバー付きカップリング。
【特長】
・先端防塵カバー付きで、擦れや誤操作による抜けを防止する。
・先端防塵カバー付で擦れによる、抜けを防止し、先端部の傷つきも軽減。
・ワンタッチカップリングで簡単プラグ装着。
【用途】
・カップリングの誤操作防止に。
