セミロックカップリングシリーズ
- 通常単価(税別)
- 1,382円～1,729円
- 税込単価
- 1,520円～1,902円
ロック機能付きカップリング。【特長】・プラグ接続時、加圧状態でスリーブの動作が拘束されるロック機能付き...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
流量特性
| 使用流体 | 圧縮空気 |
|---|---|
| 使用温度範囲 | -5～60℃ |
| 最高使用圧力 | 1.5MPa |
- ※ 上記の圧力数値は常温時（20℃）に測定したものです。
- ※ 凍結無き事。
構造図・材質
構造図
| Part NO. | 部品名 | 材質 | 備考 |
|---|---|---|---|
| （1） | ボディ | アルミニウム | - |
| （2） | バルブ | 鋼鉄 | ニッケルめっき |
| （3） | パッキンガイド | 鋼鉄 | ニッケルめっき |
| （4） | スリーブ | 鋼鉄 | ニッケルめっき |
| （5） | プラグガイド | 鋼鉄 | ニッケルめっき |
| （6） | カラー | 鋼鉄 | ニッケルめっき |
| （7） | アダプター | 鋼鉄 | ニッケルめっき |
| （8） | ナット | アルミニウム | - |
| （9） | ボール | 鋼鉄 | - |
| （10） | ストップリング | ステンレス | - |
| （11） | スプリング | ステンレス | - |
| （12） | Oリング | ニトリルゴム | - |
規格表
| 型式 | 接続部 | A | φB | C | D | E | 重量（g） |
|---|---|---|---|---|---|---|---|
| SL-6.5H | 6.5×10 | 61.5 | 25.0 | 22.0 | 22.0 | 16.0 | 84 |
| SL-8H | 8×12 | 64.0 | 25.0 | 22.0 | 22.0 | 19.0 | 86.0 |
| SL-11H | 11×16 | 72.0 | 25.0 | 22.0 | 24.0 | 24.0 | 108.0 |
使用例

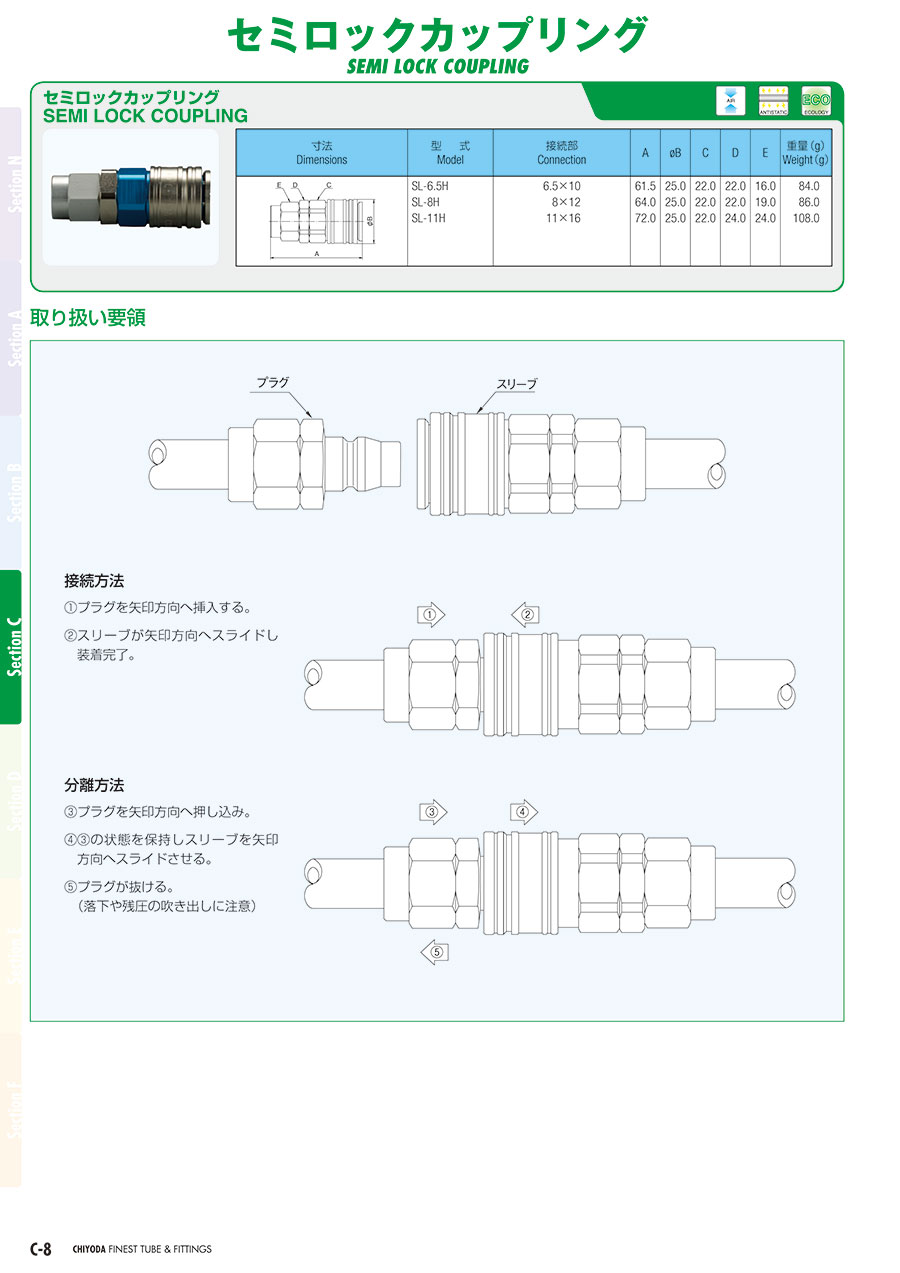

取り扱い要領
部品名
接続方法
1. プラグを矢印方向へ挿入する。
2. スリーブが矢印方向へスライドし装着完了。
分離方法
3. プラグを矢印方向へ押し込み。
4. 3の状態を保持しスリーブを矢印方向へスライドさせる。
5. プラグが抜ける。（落下や残圧の吹き出しに注意）
詳細情報
基本情報
ロック機能付きカップリング。
【特長】
・プラグ接続時、加圧状態でスリーブの動作が拘束されるロック機能付き。
・ホースの引きずりやカップリングの落下などによる、誤作動を防ぐことが出来る。
・大流量設計により、エアツール、機器の性能を最大限に発揮する。
・高強度アルミボディを採用し、大幅に重量を軽減。（最大30%減）
【用途】
・エアツールなど大流量が必要な作業に。
・誤操作を防ぎたい箇所に。
