メガフローカップリングシリーズ
- 通常単価(税別)
- 3,095円～6,067円
- 税込単価
- 3,405円～6,674円
【特長】・エアツール、機械の性能を最大限に引き出します（圧力損失、流量損失、エア漏れ対策を同時に行えま...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
メガフロー1 オートパージタイプ
メガフロー1 手動パージタイプ
メガフロー2 手動パージタイプ
製品仕様
メガフロー1 オートパージタイプ
メガフロー1 手動パージタイプ
メガフロー2 手動パージタイプ
規格表
メガフロー1 オートパージタイプ

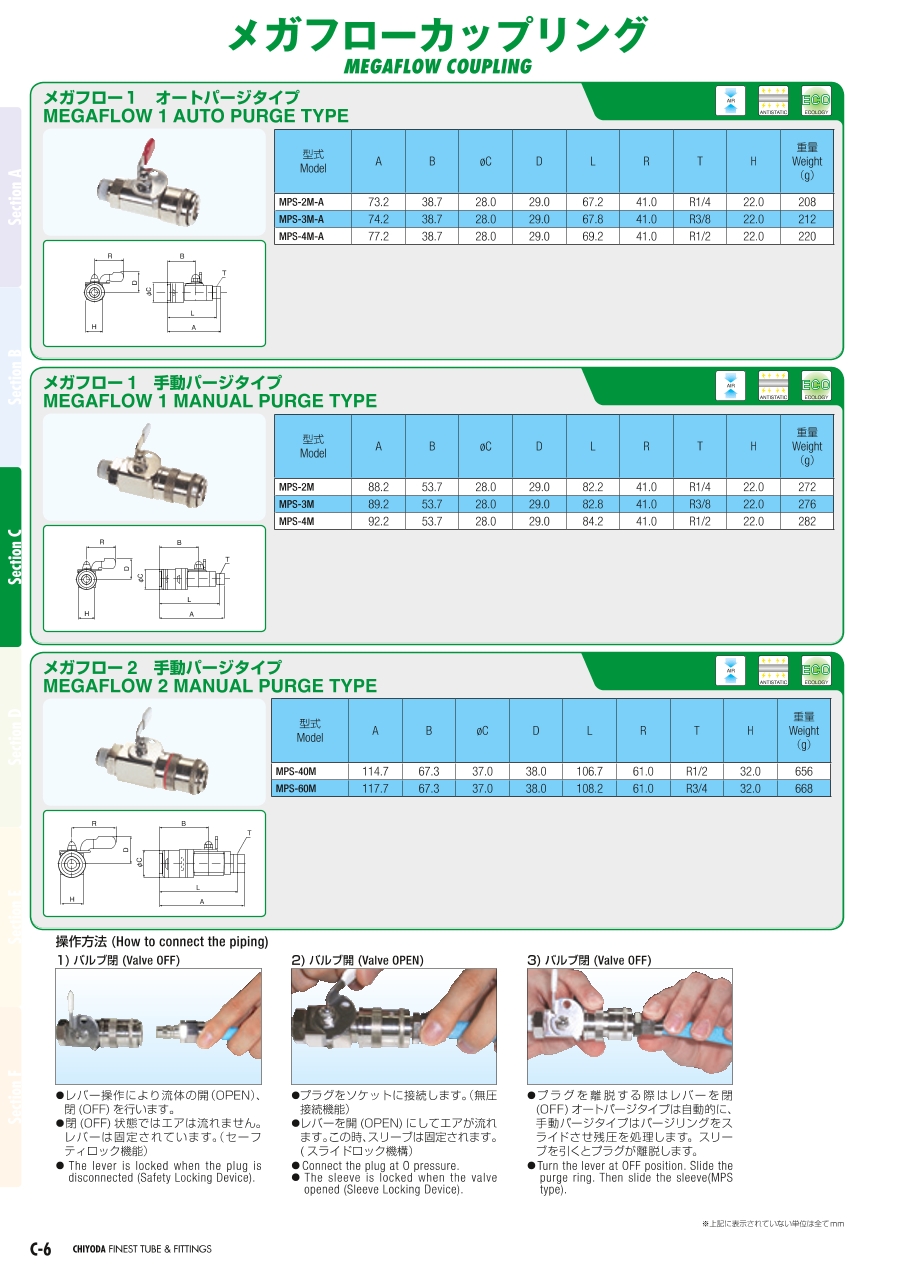

| 型番 | A | B | φC | D | L | R | T | H | 重量 （g） |
|---|---|---|---|---|---|---|---|---|---|
| MPS-2M-A | 73.2 | 38.7 | 28.0 | 29.0 | 67.2 | 41.0 | R1/4 | 22.0 | 208 |
| MPS-3M-A | 74.2 | 38.7 | 28.0 | 29.0 | 67.8 | 41.0 | R3/8 | 22.0 | 212 |
| MPS-4M-A | 77.2 | 38.7 | 28.0 | 29.0 | 69.2 | 41.0 | R1/2 | 22.0 | 220 |
メガフロー1 手動パージタイプ
| 型番 | A | B | φC | D | L | R | T | H | 重量 （g） |
|---|---|---|---|---|---|---|---|---|---|
| MPS-2M | 88.2 | 53.7 | 28.0 | 29.0 | 82.2 | 41.0 | R1/4 | 22.0 | 272 |
| MPS-3M | 89.2 | 53.7 | 28.0 | 29.0 | 82.8 | 41.0 | R3/8 | 22.0 | 276 |
| MPS-4M | 92.2 | 53.7 | 28.0 | 29.0 | 84.2 | 41.0 | R1/2 | 22.0 | 282 |
メガフロー2 手動パージタイプ
| 型番 | A | B | φC | D | L | R | T | H | 重量 （g） |
|---|---|---|---|---|---|---|---|---|---|
| MPS-40M | 114.7 | 67.3 | 37.0 | 38.0 | 106.7 | 61.0 | R1/2 | 32.0 | 656 |
| MPS-60M | 117.7 | 67.3 | 37.0 | 38.0 | 108.2 | 61.0 | R3/4 | 32.0 | 668 |
使用例
操作方法
1. バルブ閉
- レバー操作により流体の開（OPEN）、閉（OFF）を行います。
- 閉（OFF）状態ではエアは流れません。レバーは固定されています。（セーフティロック機能）
2. バルブ開
- プラグをソケットに接続します。（無圧接続機能）
- レバーを開（OPEN）にしてエアが流れます。この時、スリーブは固定されます。（スライドロック機構）
3. バルブ閉
- プラグを離脱する際はレバーを閉（OFF）オートパージタイプは自動的に、手動パージタイプはパージリングをスライドさせ残圧を処理します。スリーブを引くとプラグが離脱します。
詳細情報
基本情報
【特長】
・エアツール、機械の性能を最大限に引き出します（圧力損失、流量損失、エア漏れ対策を同時に行えます）
・プラグ傷、パッキン硬化などによるエア漏れを軽減
・無圧で接続。又パージタイプでは2次側（ホース、ツールなど）の残圧を抜く機能で、ホースの鞭打ち現象や、ツールを抜く際の反動も防止します
・プラグを挿入しないとレバーは開きません
・レバーでエアーを遮断しないと、プラグが外れません
・ネジ部シール加工が施されているため、そのまま配管可能
