千代田通商

スリーブコネクターチーズ

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 566円～943円

税込単価: 623円～1,037円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

千代田通商

通常出荷日：在庫品1日目

【特長】・銅パイプから樹脂チューブまで配管可能。標準で銅管から樹脂製チューブ...

種類
ティー
接続種類
管⇔ねじ差し込み式
適用管サイズ　規格
メートル同径
接続ねじの種類 1
R（管用テーパおねじ）
材質
C3604(黄銅)
最高使用圧力区分 (MPa)
2.0MPa以下
使用流体
工業用水 / 圧縮空気(真空含む)
使用温度範囲 (℃)
-5::60
最高使用圧力 (MPa)
1.0
継手種類
スリーブ式継手
適用管種類
銅管（一般）
適用管材質
銅/ポリブテン/その他樹脂
真空時最高使用圧力 (kPa)
-100

未確定：候補が10型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

工業用水圧はウォーターハンマーを考慮しております
使用流体	圧縮空気	工業用水	真空
使用温度範囲	-5～60℃	5～40℃	-5～60℃
最高使用圧力	1MPa	0.3MPa	-100kPa
適用チューブ	TE、TP、MTP（ポリウレタンチューブ）、TN（ナイロンチューブ）

※ 上記の圧力数値は常温時（20℃）に測定したものです。
※ 工業用水使用の際は工業用水使用可能なチューブをご選定下さい。
※ 凍結無き事。

材質

構造図

Part NO.	部品名	材質
（1）	本体	C3604（黄銅）
（2）	ナット	C3604（黄銅）
（3）	スリーブ	C3604（黄銅）

規格表

型式	A	B	適用チューブ外径 φD	ニ面幅		L	ねじサイズ T	チューブ挿入寸法	重量（g）
型式	A	B	適用チューブ外径 φD	H1	H2	L	ねじサイズ T	チューブ挿入寸法	重量（g）
YTA-4-01	17.9	14.0	4	8.0	10.0	10.0	R1/8	10.9	19.2
YTA-4-02	17.9	17.0	4	8.0	10.0	11.0	R1/4	10.9	22.2
YTA-6-01	18.1	15.0	6	10.0	12.0	11.0	R1/8	12.1	24.6
YTA-6-02	18.1	18.0	6	10.0	12.0	12.0	R1/4	12.1	28.2
YTA-8-01	21.4	16.5	8	12.0	14.0	12.5	R1/8	14.4	35.8
YTA-8-02	21.4	19.5	8	12.0	14.0	13.5	R1/4	14.4	41.8
YTA-8-03	21.4	20.5	8	12.0	14.0	14.1	R3/8	14.4	46.4
YTA-10-02	24.4	21.0	10	14.0	17.0	15.0	R1/4	17.9	58.8
YTA-10-03	24.4	22.0	10	14.0	17.0	15.6	R3/8	17.9	64.8
YTA-10-04	24.4	25.0	10	14.0	17.0	17.0	R1/2	17.9	74.6

型番リスト

表示件数

型番

適用管外径1　(M)

(mm)

ねじの呼び 1

最小発注数量

4	1/8B(6A)	1個
4	1/4B(8A)	1個
6	1/8B(6A)	1個
6	1/4B(8A)	1個
8	1/8B(6A)	1個
8	1/4B(8A)	1個
8	3/8B(10A)	1個
10	1/4B(8A)	1個
10	3/8B(10A)	1個
10	1/2B(15A)	1個

通常単価(税別) (税込単価)	通常出荷日

575円 ( 633円 )	4日目
575円 ( 633円 )	4日目
566円 ( 623円 )	6日目
620円 ( 682円 )	6日目
675円 ( 743円 )	6日目
619円 ( 681円 )	6日目
675円 ( 743円 )	6日目
943円 ( 1,037円 )	4日目
905円 ( 996円 )	6日目
905円 ( 996円 )	6日目

詳細情報

基本情報

基本情報

【特長】
・銅パイプから樹脂チューブまで配管可能。
標準で銅管から樹脂製チューブまで配管可能。
・大流量タイプ。
インサート部が無い為、流量損失が微量。
・ネジ部シｰル加工（Rネジ）。
ネジ部シール加工が施されているため、そのまま配管可能。

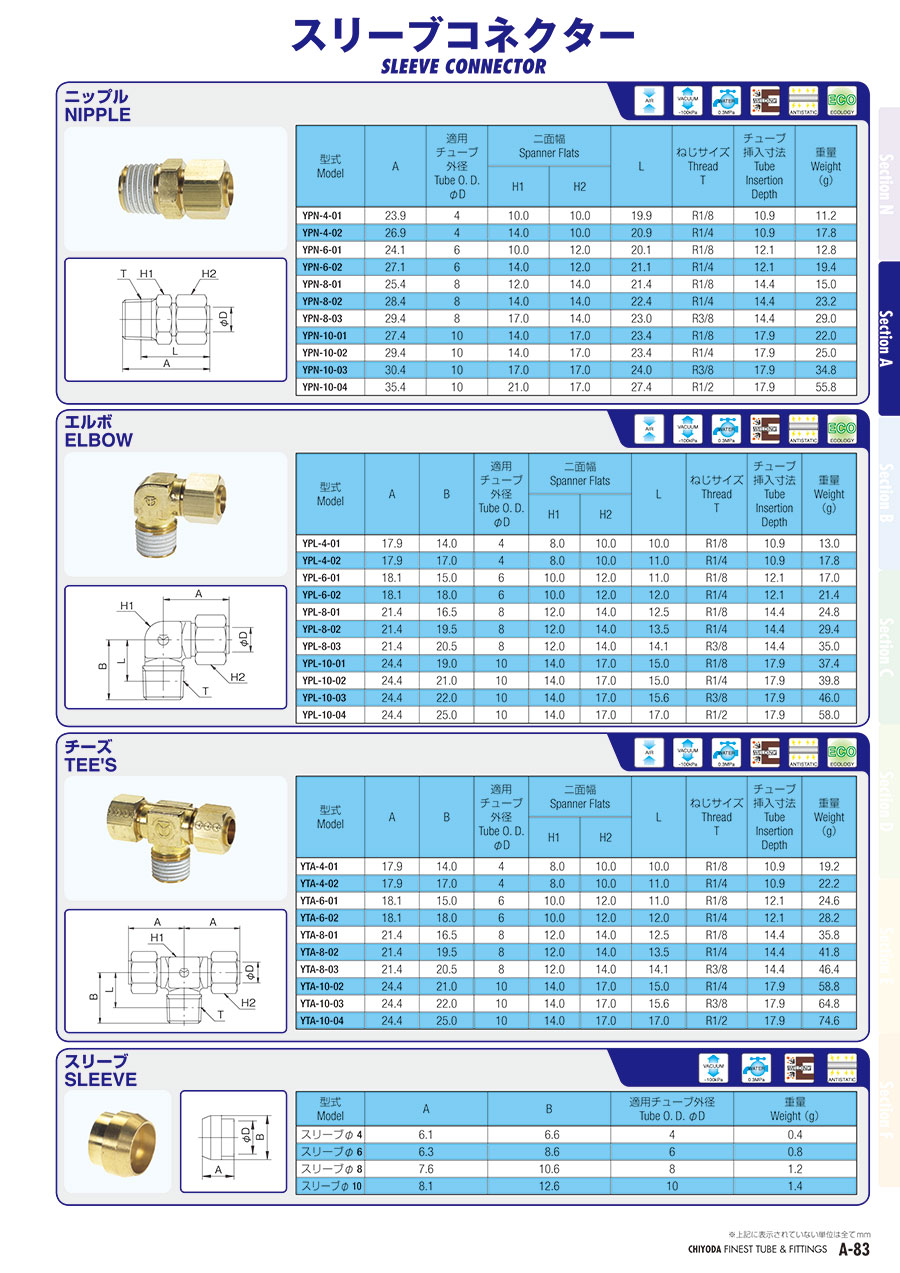

カタログ

カタログ (見開き版)

商品担当おすすめ

千代田通商
スリーブコネクターニップル
銅管から樹脂チューブまで配管可能な大流量タイプのニップルです。インサート部が無い為、流量損失が微量です。ネジ部シール加工（Rネジ）が施されているため、そのまま配管可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スリーブコネクターチーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q水は使用可能ですか？

工業用水は使用可能です。
