千代田通商

ALE型エルフレックス耐スパッタ防止用ポリウレタンチューブ

Name: ALE型エルフレックス 耐スパッタ防止用ポリウレタンチューブ
Brand: 千代田通商
SKU: 221000524905
Rating: 5 (1 reviews)

カタログ |

一部SALE 2026/01/31まで
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 14,009円～97,945円特別価格

税込単価: 15,410円～107,740円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

千代田通商

TE-AF型耐スパッタチューブ

通常価格(税別)： 1,952円 (税込価格：2,147円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

千代田通商

エルフレックス耐スパッタ防止用ポリウレタンチューブ

通常価格(税別)： 9,642円 (税込価格：10,606円)

通常出荷日：在庫品1日目

【特長】・インナーTEチューブ。TEチューブの特長を、そのまま継承。特に溶接箇...

詳細情報を確認する

種類
ストレート
材質
ポリオレフィン樹脂
使用温度範囲(空気時) (℃)
-5::60
使用流体
工業用水 / 圧縮空気
使用圧力範囲(空気時) (MPa)
-0.1::0.8
真空対応
可

未確定：候補が47型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

外観

構造

構造図

材質：外皮／ポリオレフィン樹脂、被膜／アルミフィルム、内管／ポリウレタン樹脂
外皮：UL規格V-0相当

製品仕様

工業用水圧はウォーターハンマーを考慮しております
使用流体	圧縮空気	工業用水	真空
使用温度範囲	-5～60℃	5～40℃	-5～60℃
破壊圧力	3MPa
最高使用圧力	0.8MPa	0.3MPa	-100kPa
適用継手	タッチコネクターファイブ、タッチコネクターmini、タッチコネクターFUJI、タッチコネクター、スリーブコネクター、ホースフィッティング

※ 上記の圧力数値は常温時（20℃）に測定したものです。工業用水使用の際は工業用水使用可能な継手をご選定下さい。
※ 凍結無き事。
※ ご使用の際には必ず外皮を剥離して下さい。

規格表

型番	外径×内管外径×内径（mm）	最小折曲半径（mm）	重量（kg/m）	色
ALE-6	8.2×6×4	60	0.053	BK LB W R Y G
ALE-8	10.2×8×5	80	0.08
ALE-10	12.2×10×6.5	100	0.108
ALE-12	14.2×12×8	120	0.140

※ 標準一巻（Reel）：20m、100m
BK（Black）：黒、LB（Light Blue）：青、W（White）：白、R（Red）：赤、Y（Yellow）：黄、G（Green）：緑

商品特長詳細

性能グラフ

型番リスト

表示件数

型番

最小曲げ半径

(mm)

色

外径

(φ)

内径

(φ)

カットサービス対応

外径【区分】

内径【区分】

長さ(型番末尾数字)

(m)

最小発注数量

60	黒	8.2	4	なし	～9	～4	20	1個
60	[緑] 緑	8.2	4	なし	～9	～4	20	1個
60	[緑] 緑	8.2	4	なし	～9	～4	100	1個
60	[青] 青	8.2	4	なし	～9	～4	20	1個
60	[青] 青	8.2	4	なし	～9	～4	100	1個
60	赤	8.2	4	なし	～9	～4	20	1個
60	赤	8.2	4	なし	～9	～4	100	1個
60	白	8.2	4	なし	～9	～4	20	1個
60	白	8.2	4	なし	～9	～4	100	1個
60	黄	8.2	4	なし	～9	～4	20	1個
60	黄	8.2	4	なし	～9	～4	100	1個
80	黒	10.2	5	なし	～15	～5	20	1個
80	黒	10.2	5	なし	～15	～5	100	1個
80	[緑] 緑	10.2	5	なし	～15	～5	20	1個
80	[緑] 緑	10.2	5	なし	～15	～5	100	1個
80	[青] 青	10.2	5	なし	～15	～5	20	1個
80	[青] 青	10.2	5	なし	～15	～5	100	1個
80	赤	10.2	5	なし	～15	～5	20	1個
80	赤	10.2	5	なし	～15	～5	100	1個
80	白	10.2	5	なし	～15	～5	20	1個
80	白	10.2	5	なし	～15	～5	100	1個
80	黄	10.2	5	なし	～15	～5	20	1個
80	黄	10.2	5	なし	～15	～5	100	1個
100	黒	12.2	6.5	なし	～15	～7	20	1個
100	黒	12.2	6.5	なし	～15	～7	100	1個
100	[緑] 緑	12.2	6.5	なし	～15	～7	20	1個
100	[緑] 緑	12.2	6.5	なし	～15	～7	100	1個
100	[青] 青	12.2	6.5	なし	～15	～7	20	1個
100	[青] 青	12.2	6.5	なし	～15	～7	100	1個
100	赤	12.2	6.5	なし	～15	～7	20	1個
100	赤	12.2	6.5	なし	～15	～7	100	1個
100	白	12.2	6.5	なし	～15	～7	20	1個
100	白	12.2	6.5	なし	～15	～7	100	1個
100	黄	12.2	6.5	なし	～15	～7	20	1個
100	黄	12.2	6.5	なし	～15	～7	100	1個
120	黒	14.2	8	なし	～15	～8	20	1個
120	黒	14.2	8	なし	～15	～8	100	1個
120	[緑] 緑	14.2	8	なし	～15	～8	20	1個
120	[緑] 緑	14.2	8	なし	～15	～8	100	1個
120	[青] 青	14.2	8	なし	～15	～8	20	1個
120	[青] 青	14.2	8	なし	～15	～8	100	1個
120	赤	14.2	8	なし	～15	～8	20	1個
120	赤	14.2	8	なし	～15	～8	100	1個
120	白	14.2	8	なし	～15	～8	20	1個
120	白	14.2	8	なし	～15	～8	100	1個
120	黄	14.2	8	なし	～15	～8	20	1個
120	黄	14.2	8	なし	～15	～8	100	1個

通常単価(税別) (税込単価)	通常出荷日

16,072円 ( 17,679円 )	在庫品1日目当日出荷可能
14,209円 ( 15,630円 )	6日目
70,048円64,444円 ( 70,888円 )	6日目
14,594円 ( 16,053円 )	6日目
72,972円65,674円 ( 72,241円 )	6日目
14,009円 ( 15,410円 )	6日目
70,048円64,444円 ( 70,888円 )	6日目
14,009円 ( 15,410円 )	6日目
70,048円64,444円 ( 70,888円 )	6日目
14,594円 ( 16,053円 )	6日目
70,048円64,444円 ( 70,888円 )	6日目
16,486円 ( 18,135円 )	6日目
82,429円74,186円 ( 81,605円 )	6日目
16,045円 ( 17,650円 )	6日目
79,126円 ( 87,039円 )	6日目
15,826円 ( 17,409円 )	6日目
79,126円71,213円 ( 78,334円 )	6日目
15,826円 ( 17,409円 )	6日目
79,126円71,213円 ( 78,334円 )	6日目
15,826円 ( 17,409円 )	6日目
79,126円71,213円 ( 78,334円 )	6日目
15,826円 ( 17,409円 )	6日目
79,126円71,213円 ( 78,334円 )	6日目
17,793円 ( 19,572円 )	6日目
88,965円80,068円 ( 88,075円 )	6日目
17,793円 ( 19,572円 )	6日目
88,965円 ( 97,862円 )	6日目
17,793円 ( 19,572円 )	6日目
88,965円80,068円 ( 88,075円 )	6日目
17,793円 ( 19,572円 )	6日目
88,965円80,068円 ( 88,075円 )	6日目
17,793円 ( 19,572円 )	6日目
88,965円80,068円 ( 88,075円 )	6日目
17,793円 ( 19,572円 )	6日目
88,965円 ( 97,862円 )	6日目
19,588円 ( 21,547円 )	6日目
97,945円88,150円 ( 96,965円 )	6日目
19,588円 ( 21,547円 )	6日目
97,945円88,150円 ( 96,965円 )	6日目
19,588円 ( 21,547円 )	6日目
97,945円88,150円 ( 96,965円 )	6日目
19,588円 ( 21,547円 )	6日目
97,945円88,150円 ( 96,965円 )	6日目
19,588円 ( 21,547円 )	6日目
97,945円88,150円 ( 96,965円 )	6日目
19,588円 ( 21,547円 )	6日目
97,945円88,150円 ( 96,965円 )	6日目

詳細情報

基本情報

基本情報

【特長】
・インナーTEチューブ。TEチューブの特長を、そのまま継承。特に溶接箇所でのエアーと、冷却水（工業用水）の区別無く使用可
・カラーバリエーション豊富。配管管理に便利
・3層チューブ。LEのインナーにアルミフィルムを被覆し、さらに耐スパッタ性を向上しスパッタ用チューブでは最強仕様

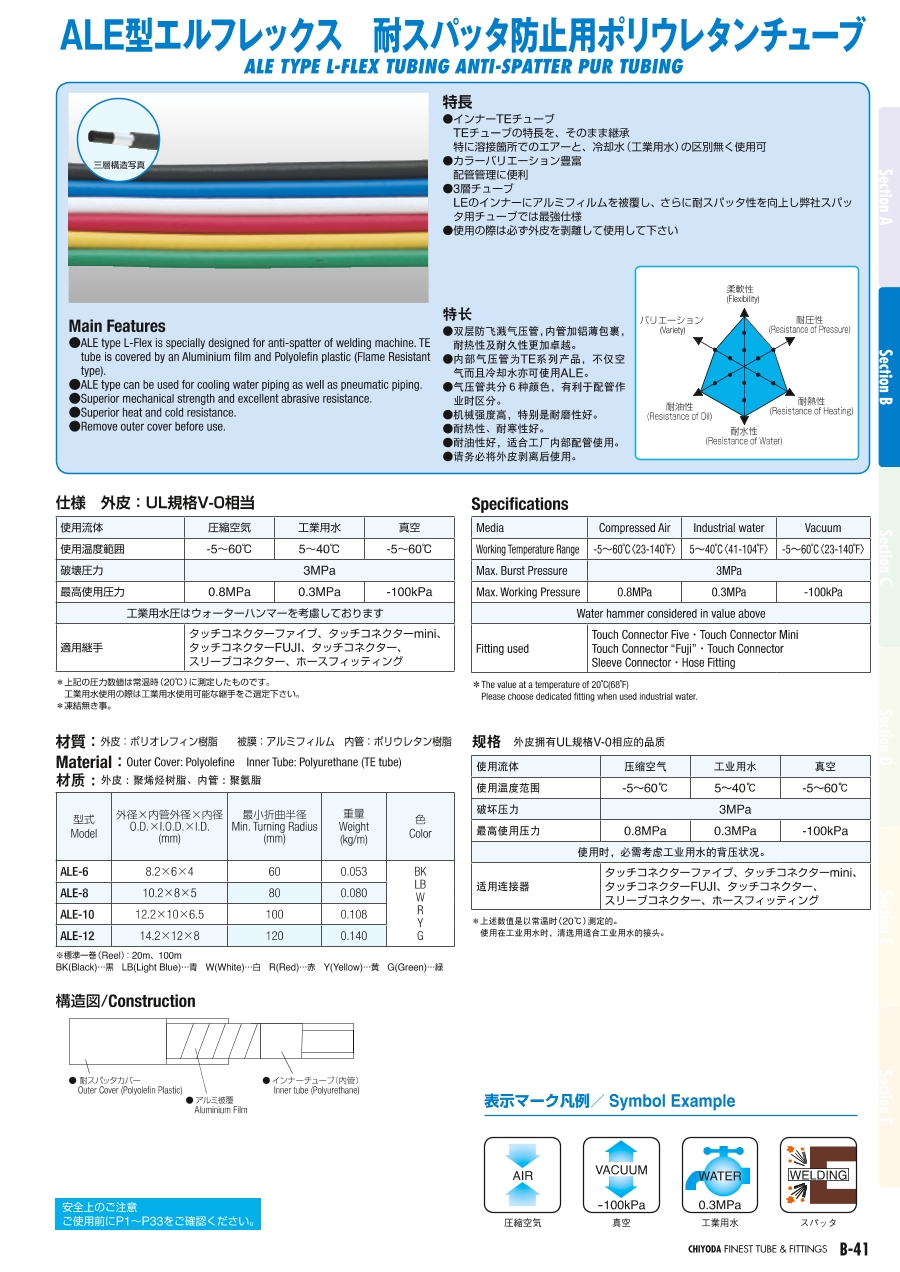

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

千代田通商
タッチコネクターファイブHタイプメイルコネクター
新型ロックリングを採用し、配管の操作性が向上。外装に金属を使用しており、丈夫でスパッタの降りかかる環境に最適。
千代田通商
タッチコネクターFUJI Hタイプメイルコネクター
回転ロックリングを採用し、チューブの回し切れを防止する。溶接ジグ周りなど、スパッタ環境に最適。
千代田通商
タッチコネクター Hタイプニップルコネクター
多層チューブ使用のスパッタ環境で、チューブと継手の接続部分のインナーチューブの露出を防ぐ。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ALE型エルフレックス耐スパッタ防止用ポリウレタンチューブのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

設備用

満足度：5.02023/05/11

設備のエアー配管をこの商品と交換しました。元々装備されていたものが、どこのメーカーのものなのか不明でしたので、規格等があ...もっと読む
