千代田通商

スリムエルフレックススパッタ防止用ポリウレタンチューブ

Name: スリムエルフレックス スパッタ防止用ポリウレタンチューブ
Brand: 千代田通商
SKU: 221000524893
Rating: 4 (1 reviews)

カタログ |

一部SALE 2026/01/31まで
数量スライド割引

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 5,855円～67,441円特別価格

税込単価: 6,441円～74,185円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

千代田通商

タッチチューブ TE耐水性ポリウレタンチューブ

4.8

通常価格(税別)： 860円 (税込価格：946円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

千代田通商

カバーチューブスパッタ防止用ポリウレタンチューブ

通常価格(税別)： 9,109円 (税込価格：10,020円)

通常出荷日：在庫品1日目

ポリオレフィンをより薄い外皮にした2層構造の耐スパッタチューブ。【特長】・イン...

詳細情報を確認する

種類
ストレート
材質
ポリオレフィン樹脂
使用温度範囲(空気時) (℃)
-5::60
使用流体
工業用水 / 圧縮空気
使用圧力範囲(空気時) (MPa)
-0.1::0.8
カットサービス対応
なし
真空対応
可

未確定：候補が48型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

使用流体	圧縮空気	工業用水	真空
使用温度範囲	-5～+60℃	+5～+40℃	-5～+60℃
破壊圧力	3MPa
最高使用圧力	0.8MPa	0.3MPa	-100kPa
適用継手	タッチコネクターファイブ、タッチコネクターFUJI（H）、タッチコネクター（H）、スリーブコネクター、ホースフィッティング

材質：外皮／ポリオレフィン樹脂、内管／ポリウレタン樹脂（TE）
外皮：UL規格V-0相当

※ 工業用水圧はウォーターハンマーを考慮しております。
※ 上記の圧力数値は常温時（20℃）に測定したものです。工業用水使用の際は工業用水使用可能な継手をご選定下さい。
※ 凍結無き事。
※ ご使用の際には必ず外皮を剥離して下さい。

型番	外径×内管外径×内径（mm）	最小曲半径（mm）	重量（kg/m）	色
LE-S6	7×6×4	15	0.033	BK W Y G LB R
LE-S8	9×8×5	20	0.055
LE-S10	11×10×6.5	25	0.077
LE-S12	13×12×8	30	0.102

※ 標準一巻（Reel）：20・100m
BK（Black）：黒、W（White）：白、Y（Yellow）：黄、G（Green）：緑、LB（Light Blue）：青、R（Red）：赤

型番リスト

表示件数

型番

最小曲げ半径

(mm)

色

外径

(φ)

内径

(φ)

外径【区分】

内径【区分】

長さ(型番末尾数字)

(m)

最小発注数量

15	黒	7	4	～7	～4	20	1個
15	黒	7	4	～7	～4	100	1個
15	[緑] 緑	7	4	～7	～4	20	1個
15	[緑] 緑	7	4	～7	～4	100	1個
15	[青] 青	7	4	～7	～4	20	1個
15	[青] 青	7	4	～7	～4	100	1個
15	赤	7	4	～7	～4	20	1個
15	赤	7	4	～7	～4	100	1個
15	白	7	4	～7	～4	20	1個
15	白	7	4	～7	～4	100	1個
15	黄	7	4	～7	～4	20	1個
15	黄	7	4	～7	～4	100	1個
20	黒	9	5	～9	～5	20	1個
20	黒	9	5	～9	～5	100	1個
20	[緑] 緑	9	5	～9	～5	20	1個
20	[緑] 緑	9	5	～9	～5	100	1個
20	[青] 青	9	5	～9	～5	20	1個
20	[青] 青	9	5	～9	～5	100	1個
20	赤	9	5	～9	～5	20	1個
20	赤	9	5	～9	～5	100	1個
20	白	9	5	～9	～5	20	1個
20	白	9	5	～9	～5	100	1個
20	黄	9	5	～9	～5	20	1個
20	黄	9	5	～9	～5	100	1個
25	黒	11	6.5	～15	～7	20	1個
25	黒	11	6.5	～15	～7	100	1個
25	[緑] 緑	11	6.5	～15	～7	20	1個
25	[緑] 緑	11	6.5	～15	～7	100	1個
25	[青] 青	11	6.5	～15	～7	20	1個
25	[青] 青	11	6.5	～15	～7	100	1個
25	赤	11	6.5	～15	～7	20	1個
25	赤	11	6.5	～15	～7	100	1個
25	白	11	6.5	～15	～7	20	1個
25	白	11	6.5	～15	～7	100	1個
25	黄	11	6.5	～15	～7	20	1個
25	黄	11	6.5	～15	～7	100	1個
30	黒	13	8	～15	～8	20	1個
30	黒	13	8	～15	～8	100	1個
30	[緑] 緑	13	8	～15	～8	20	1個
30	[緑] 緑	13	8	～15	～8	100	1個
30	[青] 青	13	8	～15	～8	20	1個
30	[青] 青	13	8	～15	～8	100	1個
30	赤	13	8	～15	～8	20	1個
30	赤	13	8	～15	～8	100	1個
30	白	13	8	～15	～8	20	1個
30	白	13	8	～15	～8	100	1個
30	黄	13	8	～15	～8	20	1個
30	黄	13	8	～15	～8	100	1個

通常単価(税別) (税込単価)	通常出荷日

6,100円 ( 6,710円 )	6日目
25,408円 ( 27,949円 )	6日目
5,855円 ( 6,441円 )	6日目
24,390円 ( 26,829円 )	6日目
6,100円 ( 6,710円 )	6日目
24,390円 ( 26,829円 )	6日目
5,855円 ( 6,441円 )	6日目
24,390円 ( 26,829円 )	6日目
5,855円 ( 6,441円 )	6日目
24,390円 ( 26,829円 )	6日目
5,855円 ( 6,441円 )	6日目
24,390円 ( 26,829円 )	6日目
8,864円 ( 9,750円 )	6日目
38,612円35,523円 ( 39,075円 )	6日目
8,864円 ( 9,750円 )	6日目
38,612円35,523円 ( 39,075円 )	6日目
9,030円 ( 9,933円 )	6日目
38,612円35,523円 ( 39,075円 )	6日目
9,030円 ( 9,933円 )	6日目
38,612円35,523円 ( 39,075円 )	6日目
8,864円 ( 9,750円 )	6日目
38,612円35,523円 ( 39,075円 )	6日目
8,864円 ( 9,750円 )	6日目
38,612円35,523円 ( 39,075円 )	6日目
10,837円 ( 11,921円 )	6日目
48,446円44,570円 ( 49,027円 )	6日目
10,837円 ( 11,921円 )	6日目
48,446円44,570円 ( 49,027円 )	6日目
10,875円 ( 11,963円 )	6日目
48,446円44,570円 ( 49,027円 )	6日目
10,837円 ( 11,921円 )	6日目
48,446円44,570円 ( 49,027円 )	6日目
10,837円 ( 11,921円 )	6日目
48,446円44,570円 ( 49,027円 )	6日目
10,837円 ( 11,921円 )	6日目
48,446円44,570円 ( 49,027円 )	6日目
13,740円 ( 15,114円 )	6日目
67,441円 ( 74,185円 )	6日目
13,489円 ( 14,838円 )	6日目
67,441円62,045円 ( 68,250円 )	6日目
13,489円 ( 14,838円 )	6日目
67,441円62,045円 ( 68,250円 )	6日目
13,489円 ( 14,838円 )	6日目
67,441円62,045円 ( 68,250円 )	6日目
13,489円 ( 14,838円 )	6日目
67,441円62,045円 ( 68,250円 )	6日目
13,489円 ( 14,838円 )	6日目
67,441円62,045円 ( 68,250円 )	6日目

詳細情報

基本情報

基本情報

ポリオレフィンをより薄い外皮にした2層構造の耐スパッタチューブ。
【特長】
・インナーはTEチューブを使用し、エア、工業用水（冷却水）の区別なく使用可能。
・インナーチューブ保護用にポリオレフィンを被覆した2層構造。
・エルフレックスチューブに比べ、外皮を薄くすることにより柔軟性に優れる。
・エルフレックスチューブに比べ25%軽量。
・従来の2層チューブに比べ外皮が薄いため、外皮を剥き易く施工が容易。
【用途】
・溶接周りの柔軟性が必要な箇所に。

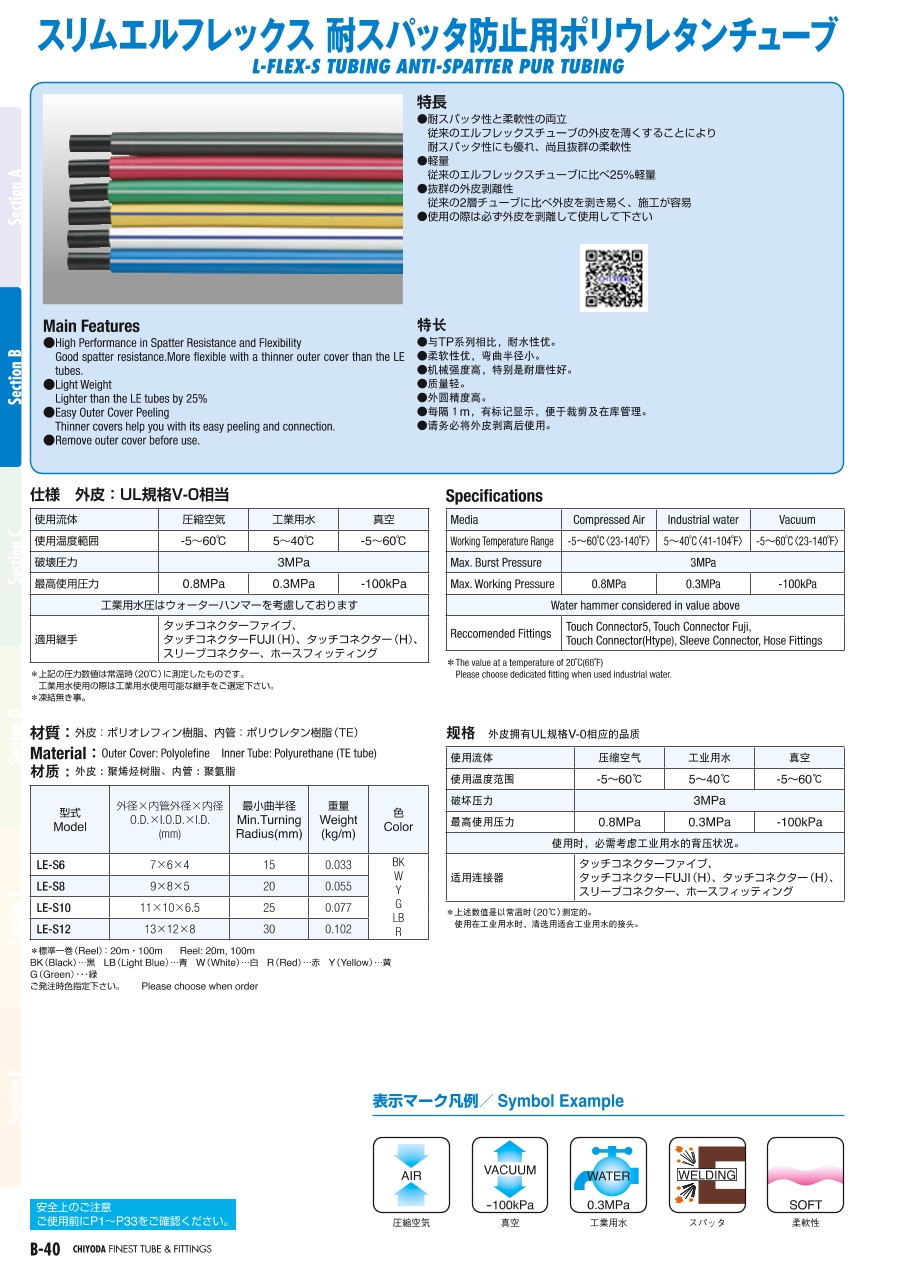

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

千代田通商
タッチコネクターファイブHタイプメイルコネクター
環境で使用可能な金属製ワンタッチ継手。溶接環境用2重管チューブの接続部で、インナーチューブの露出を防ぐ保護キャップを標準装備。溶接
千代田通商
タッチコネクターFUJI Hタイプメイルコネクター
溶接環境用2重管チューブの接続部で、インナーチューブの露出を防ぐ保護キャップを標準装備。Oリングシール採用で優れた気密性。
千代田通商
タッチコネクター Hタイプニップルコネクター
特殊なロックリングを採用し、ワンタッチ継手では最高レベルの引き抜き強度と耐久性を誇る。スパッタの降りかかる溶接環境に。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スリムエルフレックススパッタ防止用ポリウレタンチューブのレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

酸素供給ホースとして

満足度：4.02019/06/14

生産設備（溶接機）への酸素供給ホースとして使用しています。耐スパッタ性能や柔軟性による引き回しの容易さ等、過去の利用実績...もっと読む
