千代田通商

ツインエルフレックススパッタ防止用ポリウレタンチューブ

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 18,424円～92,122円特別価格

税込単価: 20,266円～101,334円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

千代田通商

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

千代田通商

通常出荷日：6 日目

ポリオレフィンを外皮にした2層構造の耐スパッタチューブ。【特長】・インナーはT...

種類
ストレート
材質
ポリオレフィン樹脂
使用温度範囲(空気時) (℃)
-5::60
使用流体
工業用水 / 圧縮空気
使用圧力範囲(空気時) (MPa)
-0.1::0.8
カットサービス対応
なし
真空対応
可

未確定：候補が7型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

外観

構造図

使用流体	圧縮空気	工業用水	真空
使用温度範囲	-5～+60℃	+5～+40℃	-5～+60℃
破壊圧力	3MPa
最高使用圧力	0.8MPa	0.3MPa	-100kPa
適用継手	タッチコネクターファイブ、タッチコネクターFUJI（H）、タッチコネクター（H）、スリーブコネクター、ホースフィッティング

材質：外皮／ポリオレフィン樹脂、内管／ポリウレタン樹脂
外皮：UL規格V-0相当

※ 工業用水圧はウォーターハンマーを考慮しております。
※ 上記の圧力数値は常温時（20℃）に測定したものです。工業用水使用の際は工業用水使用可能な継手をご選定下さい。
※ 凍結無き事。
※ ご使用の際には必ず外皮を剥離して下さい。

型番	外径×内管外径×内径（mm）	最小折曲半径（mm）	重量（kg/m）
2-LE-6□□	8×6×4	15	0.1
2-LE-8□□	10×8×5	20	0.152
2-LE-10□□	12×10×6.5	25	0.206
2-LE-12□□	14×12×8	30	0.264

※ 標準一巻（Reel）：2-LE-6／20・50・100m、2-LE-8／20・50m、2-LE-10／20・50m、2-LE-12／20・50m
BK（Black）：黒、W（White）：白、Y（Yellow）：黄、G（Green）：緑、LB（Light Blue）：青、R（Red）：赤

選定サポート情報

型番表示例

型番リスト

表示件数

型番

最小曲げ半径

(mm)

色

外径

(φ)

内径

(φ)

外径【区分】

内径【区分】

長さ(型番末尾数字)

(m)

最小発注数量

15	[緑] 緑	8	4	～8	～4	50	1個
15	赤	8	4	～8	～4	100	1個
15	白	8	4	～8	～4	20	1個
15	黄	8	4	～8	～4	20	1個
20	[緑] 緑	10	5	～10	～5	20	1個
25	黒	12	6.5	～15	～7	20	1個
30	[緑] 緑	14	8	～15	～8	20	1個

通常単価(税別) (税込単価)	通常出荷日

46,061円42,376円 ( 46,614円 )	10日目
92,122円82,909円 ( 91,200円 )	10日目
18,424円 ( 20,266円 )	10日目
18,424円 ( 20,266円 )	10日目
23,291円 ( 25,620円 )	10日目
27,637円 ( 30,401円 )	10日目
37,196円 ( 40,916円 )	10日目

詳細情報

基本情報

基本情報

ポリオレフィンを外皮にした2層構造の耐スパッタチューブ。
【特長】
・インナーはTEチューブを使用し、エア、工業用水（冷却水）の区別なく使用可能。
・インナーチューブ保護用にポリオレフィンを被覆した2層構造。
・エルフレックスチューブ2本を溶着し、イン、アウトの配管に使用出来る。
・LEチューブの特長を、そのまま継承。
・特にイン、アウトの配管に最適。
【用途】
・水配管などの特にイン、アウトの配管に最適。

カタログ

商品TOP

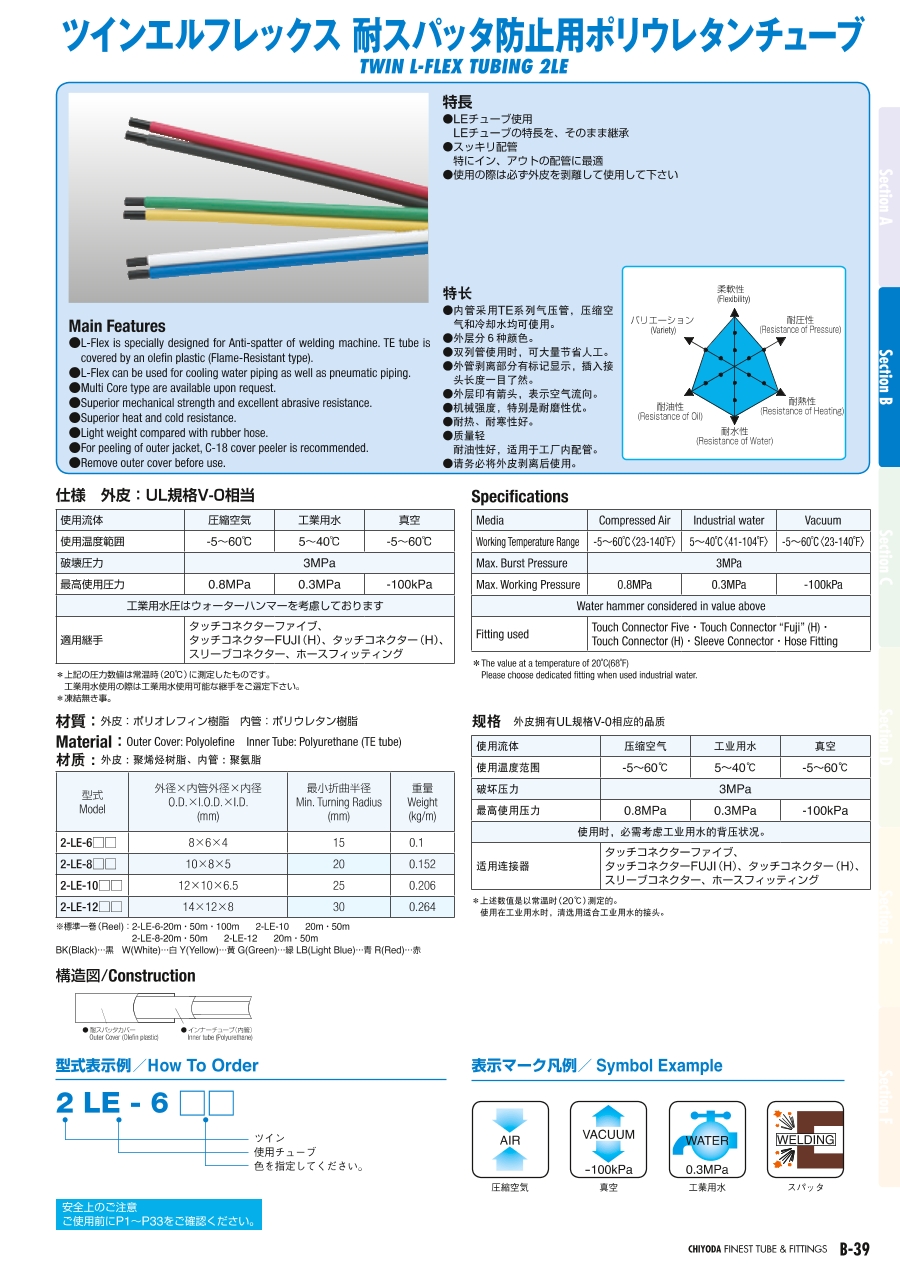

カタログ (見開き版)

商品担当おすすめ

千代田通商
タッチコネクターファイブHタイプメイルコネクター
溶接環境で使用可能な金属製ワンタッチ継手。外装に金属を使用しており、丈夫でスパッタの降りかかる環境に最適。
千代田通商
タッチコネクターFUJI Hタイプメイルコネクター
回転ロックリングを採用し、チューブの回し切れを防止する。2層、3層チューブ用の金属キャップ付きで、チューブの内菅に降りかかるスパッタをシャットアウト。
千代田通商
タッチコネクター Hタイプニップルコネクター
金属キャップを標準装備しており、スパッタの降りかかる溶接環境に最適。多層チューブ使用のスパッタ環境で、チューブと継手の接続部分のインナーチューブの露出を防ぐ。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
