千代田通商

エルフレックス耐スパッタ防止用ポリウレタンチューブ

カタログ |

数量スライド割引
一部当日出荷可能

この商品のFAQをみる（1件）

通常単価(税別): 9,642円～94,612円

税込単価: 10,606円～104,073円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

千代田通商

通常出荷日：6 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

千代田通商

通常出荷日：在庫品1日目

溶接環境に適したエア配管チューブ。【特長】・ポリオレフィン樹脂を被覆したスパッ...

種類
ストレート
材質
ポリオレフィン樹脂
使用温度範囲(空気時) (℃)
-5::60
使用流体
工業用水 / 圧縮空気
使用圧力範囲(空気時) (MPa)
-0.1::0.8
カットサービス対応
なし
真空対応
可

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が48型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

製品仕様

使用流体	圧縮空気	工業用水	真空
使用温度範囲	-5～60℃	5～40℃	-5～60℃
破壊圧力	3MPa
最高使用圧力	0.8MPa	0.3MPa	-100kPa
工業用水圧はウォーターハンマーを考慮しております
適用継手	タッチコネクターファイブ、タッチコネクターFUJ(IH)、タッチコネクター(H)、スリーブコネクター、ホースフィッティング

※ 上記の圧力数値は常温時（20℃）に測定したものです。工業用水使用の際は工業用水使用可能な継手をご選定下さい。
※ 凍結無き事。

構造

材質：外皮／ポリオレフィン樹脂、内管／ポリウレタン樹脂
外皮：UL規格V-0相当

規格表

型番 Model	外径×内管外径×内径 O.D.×I.O.D.×I.D. (mm)	最小折曲半径 Min. Turning Radius (mm)	重量 Weight (kg/m)	色 Color
LE-6	8×6×4	15	0.050	BK W Y G LB R
LE-8	10×8×5	20	0.076
LE-10	12×10×6.5	25	0.103
LE-12	14×12×8	30	0.132

※ 標準一巻（Reel）：20m、100m
BK（Black）：黒、LB（Light Blue）：青、W（White）：白、R（Red）：赤、Y（Yellow）：黄、G（Green）：緑

商品特長詳細

TEチューブの特長を、そのまま継承。特に溶接個所でのエアーと、冷却水（工業用水）の区別無く使用可。
カラーバリエーション豊富。配管管理に便利。
2層構造。インナーチューブ（TE）と外皮（難燃性）を分けることにより耐スパッタ性向上。

性能グラフ

型番リスト

表示件数

型番

最小曲げ半径

(mm)

色

外径

(φ)

内径

(φ)

外径【区分】

内径【区分】

長さ(型番末尾数字)

(m)

最小発注数量

15	黒	8	4	～8	～4	20	1個
15	黒	8	4	～8	～4	100	1個
15	[緑] 緑	8	4	～8	～4	20	1個
15	[緑] 緑	8	4	～8	～4	100	1個
15	[青] 青	8	4	～8	～4	20	1個
15	[青] 青	8	4	～8	～4	100	1個
15	赤	8	4	～8	～4	20	1個
15	赤	8	4	～8	～4	100	1個
15	白	8	4	～8	～4	20	1個
15	白	8	4	～8	～4	100	1個
15	黄	8	4	～8	～4	20	1個
15	黄	8	4	～8	～4	100	1個
20	黒	10	5	～10	～5	20	1個
20	黒	10	5	～10	～5	100	1個
20	[緑] 緑	10	5	～10	～5	20	1個
20	[緑] 緑	10	5	～10	～5	100	1個
20	[青] 青	10	5	～10	～5	20	1個
20	[青] 青	10	5	～10	～5	100	1個
20	赤	10	5	～10	～5	20	1個
20	赤	10	5	～10	～5	100	1個
20	白	10	5	～10	～5	20	1個
20	白	10	5	～10	～5	100	1個
20	黄	10	5	～10	～5	20	1個
20	黄	10	5	～10	～5	100	1個
25	黒	12	6.5	～15	～7	20	1個
25	黒	12	6.5	～15	～7	100	1個
25	[緑] 緑	12	6.5	～15	～7	20	1個
25	[緑] 緑	12	6.5	～15	～7	100	1個
25	[青] 青	12	6.5	～15	～7	20	1個
25	[青] 青	12	6.5	～15	～7	100	1個
25	赤	12	6.5	～15	～7	20	1個
25	赤	12	6.5	～15	～7	100	1個
25	白	12	6.5	～15	～7	20	1個
25	白	12	6.5	～15	～7	100	1個
25	黄	12	6.5	～15	～7	20	1個
25	黄	12	6.5	～15	～7	100	1個
30	黒	14	8	～15	～8	20	1個
30	黒	14	8	～15	～8	100	1個
30	[緑] 緑	14	8	～15	～8	20	1個
30	[緑] 緑	14	8	～15	～8	100	1個
30	[青] 青	14	8	～15	～8	20	1個
30	[青] 青	14	8	～15	～8	100	1個
30	赤	14	8	～15	～8	20	1個
30	赤	14	8	～15	～8	100	1個
30	白	14	8	～15	～8	20	1個
30	白	14	8	～15	～8	100	1個
30	黄	14	8	～15	～8	20	1個
30	黄	14	8	～15	～8	100	1個

通常単価(税別) (税込単価)	通常出荷日

10,171円 ( 11,188円 )	在庫品1日目当日出荷可能
48,954円 ( 53,849円 )	在庫品1日目当日出荷可能
9,957円 ( 10,953円 )	6日目
42,375円 ( 46,613円 )	6日目
10,171円 ( 11,188円 )	6日目
42,375円 ( 46,613円 )	6日目
9,642円 ( 10,606円 )	6日目
42,375円 ( 46,613円 )	6日目
10,171円 ( 11,188円 )	6日目
42,375円 ( 46,613円 )	6日目
9,849円 ( 10,834円 )	6日目
42,375円 ( 46,613円 )	6日目
12,192円 ( 13,411円 )	在庫品1日目当日出荷可能
62,082円 ( 68,290円 )	5日目
12,192円 ( 13,411円 )	在庫品1日目当日出荷可能
57,179円 ( 62,897円 )	6日目
11,944円 ( 13,138円 )	6日目
54,887円 ( 60,376円 )	6日目
12,192円 ( 13,411円 )	6日目
54,887円 ( 60,376円 )	6日目
12,192円 ( 13,411円 )	6日目
57,179円 ( 62,897円 )	6日目
12,192円 ( 13,411円 )	6日目
54,887円 ( 60,376円 )	6日目
13,959円 ( 15,355円 )	5日目
74,241円 ( 81,665円 )	在庫品1日目当日出荷可能
13,960円 ( 15,356円 )	6日目
66,991円 ( 73,690円 )	6日目
13,960円 ( 15,356円 )	6日目
65,641円 ( 72,205円 )	6日目
13,960円 ( 15,356円 )	6日目
65,641円 ( 72,205円 )	6日目
13,129円 ( 14,442円 )	6日目
66,991円 ( 73,690円 )	6日目
13,399円 ( 14,739円 )	6日目
65,641円 ( 72,205円 )	6日目
19,306円 ( 21,237円 )	5日目
90,821円 ( 99,903円 )	6日目
18,923円 ( 20,815円 )	6日目
90,820円 ( 99,902円 )	6日目
18,923円 ( 20,815円 )	6日目
94,612円 ( 104,073円 )	6日目
18,164円 ( 19,980円 )	6日目
90,820円 ( 99,902円 )	6日目
18,923円 ( 20,815円 )	6日目
90,820円 ( 99,902円 )	6日目
18,923円 ( 20,815円 )	6日目
90,820円 ( 99,902円 )	6日目

詳細情報

基本情報

基本情報

溶接環境に適したエア配管チューブ。
【特長】
・ポリオレフィン樹脂を被覆したスパッタ防止チューブ
・曲半径が非常に小さく取扱いが容易
・耐スパッタ性のあるチューブで、エアと冷却水ともに使用可能
・インナーTEチューブ。TEチューブの特長を、そのまま継承。特に溶接箇所でのエアーと、冷却水（工業用水）の区別無く使用可
・カラーバリエーション豊富。配管管理に便利
・2層構造。インナーチューブ（TE）と外皮（難燃性）を分けることにより耐スパッタ性向上
【用途】
・溶接部位エア配管（溶接治具、溶接ロボット、溶接機等）に最適
・切粉発生箇所（旋盤回り等）に便利

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

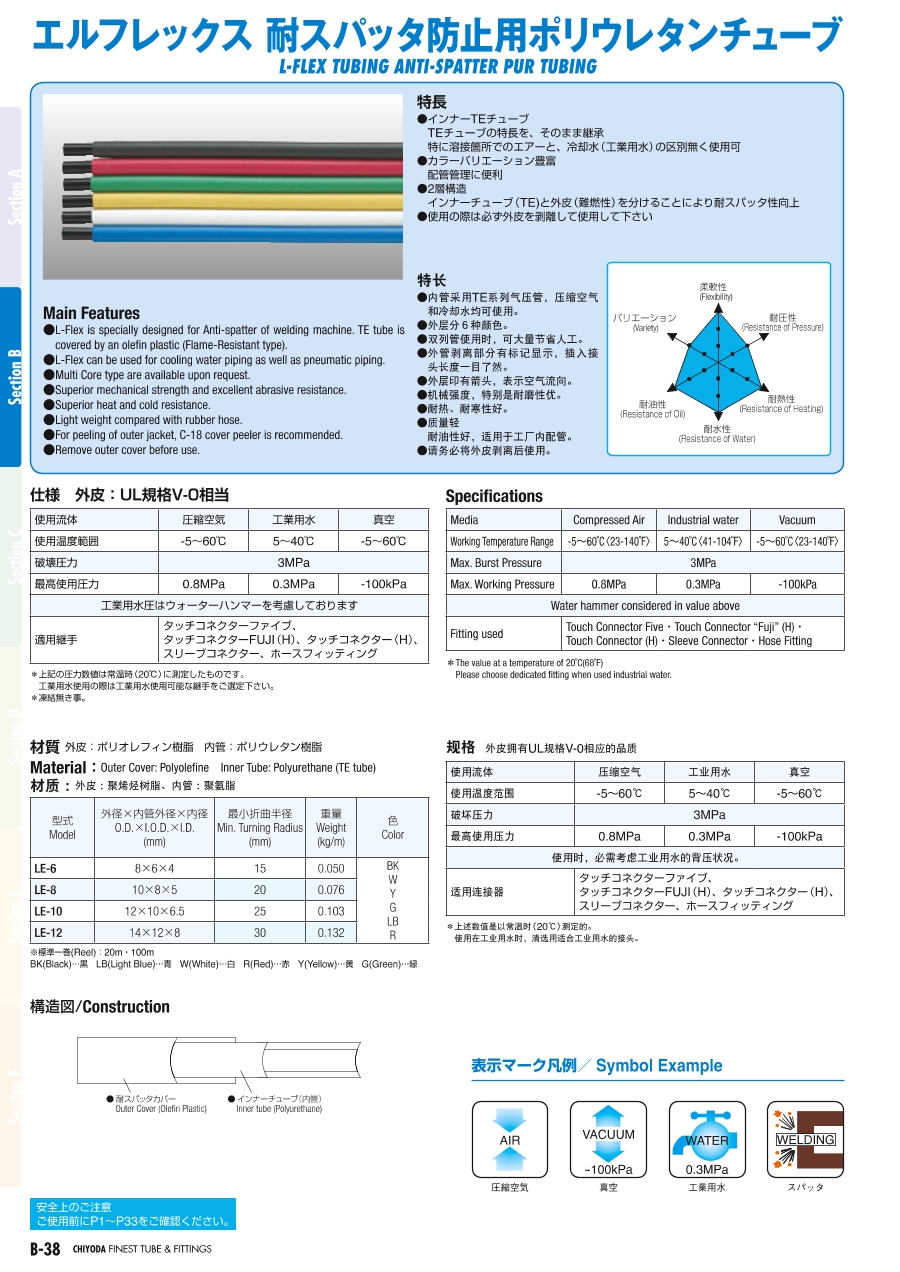

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

千代田通商
タッチコネクターファイブメイルコネクター
タッチコネクターファイブメイルコネクターです。難燃性樹脂を採用した低重量ワンタッチ継手です。
千代田通商
タッチチューブ TPポリウレタンチューブ
タッチチューブ TPポリウレタンチューブです。柔軟性に優れ、小さな曲げ半径を実現するポリウレタンチューブです。
千代田通商
タッチチューブ SPソフトポリウレタンチューブ
タッチチューブ SPソフトポリウレタンチューブです。狭い箇所への配管に適した軟質チューブ。インナーサポートのご利用でワンタッチ継手にも対応します。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

エルフレックス耐スパッタ防止用ポリウレタンチューブのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q剥かずワンタッチ継手に使用できますか？

外皮はインナーチューブを保護するものです。抜けるか、２層構造の間にエアが入り破裂を起こしますので、必ず外皮を剝き、インターのチューブを継手に接続下さい。
