千代田通商

TE-AF型耐スパッタチューブ

Name: TE-AF型 耐スパッタチューブ
Brand: 千代田通商
SKU: 221000524860
Rating: 4 (1 reviews)

カタログ |

一部SALE 2026/01/31まで
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 1,952円～54,602円特別価格

税込単価: 2,147円～60,062円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

千代田通商

タッチチューブ TE耐水性ポリウレタンチューブ

4.8

通常価格(税別)： 860円 (税込価格：946円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

千代田通商

カバーチューブスパッタ防止用ポリウレタンチューブ

通常価格(税別)： 9,109円 (税込価格：10,020円)

通常出荷日：在庫品1日目

【特長】・単層型耐スパッタチューブ：TEチューブ本体に難燃材を加工した単層の耐...

詳細情報を確認する

種類
ストレート
材質
ウレタン
材質ウレタン
耐水性ポリウレタン
使用温度範囲(空気時) (℃)
-5::60
使用流体
工業用水 / 圧縮空気
使用圧力範囲(空気時) (MPa)
-0.1::0.8
真空対応
可

未確定：候補が61型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

構造図

使用流体	圧縮空気	工業用水	真空
使用温度範囲	-5～+60℃	+5～+40℃	-5～+60℃
破壊圧力	3MPa
最高使用圧力	0.8MPa	0.3MPa	-100kPa
難燃性	酸素指数法…28 UL-94 V-0相当
適用継手	タッチコネクターファイブ、タッチコネクターmini、タッチコネクターFUJI、タッチコネクター、スリーブコネクター、ホースフィッティング

※ 工業用水圧はウォーターハンマーを考慮しております。
※ 上記の圧力数値は常温時（20℃）に測定したものです。工業用水使用の際は工業用水使用可能な継手をご選定下さい。
※ 凍結無き事。

型番	外径×内径（mm）	外径精度（mm）	最小曲半径（mm）	重量（kg/m）	色
TE-6-AF	6.0×4.0	±0.1	15	0.019	BK Y W R G LB
TE-8-AF	8.0×5.0	±0.1	20	0.037
TE-10-AF	10.0×6.5	-0.15～+0.1	25	0.055
TE-12-AF	12.0×8.0	-0.15～+0.1	30	0.076

※ 標準一巻（Reel）：20m・100m

BK（Black）：黒、Y（Yellow）：黄、W（White）：白、R（Red）：赤、G（Green）：緑、LB（Light Blue）：青
材質：ポリウレタン

型番リスト

表示件数

型番

最小曲げ半径

(mm)

色

外径

(φ)

内径

(φ)

カットサービス対応

外径【区分】

内径【区分】

長さ(型番末尾数字)

(m)

最小発注数量

15	黒	6	4	なし	～6	～4	20	1個
15	黒	6	4	あり	～6	～4	100	1個
15	黒	6	4	あり	～6	～4	1	1個
15	黒	6	4	あり	～6	～4	2	1個
15	黒	6	4	あり	～6	～4	3	1個
15	黒	6	4	あり	～6	～4	4	1個
15	黒	6	4	あり	～6	～4	5	1個
15	黒	6	4	あり	～6	～4	6	1個
15	黒	6	4	あり	～6	～4	7	1個
15	黒	6	4	あり	～6	～4	8	1個
15	黒	6	4	あり	～6	～4	9	1個
15	黒	6	4	あり	～6	～4	10	1個
15	黒	6	4	あり	～6	～4	20	1個
15	黒	6	4	あり	～6	～4	30	1個
15	黒	6	4	あり	～6	～4	40	1個
15	[緑] 緑	6	4	なし	～6	～4	20	1個
15	[緑] 緑	6	4	なし	～6	～4	100	1個
15	[青] 青	6	4	なし	～6	～4	20	1個
15	[青] 青	6	4	なし	～6	～4	100	1個
15	赤	6	4	なし	～6	～4	20	1個
15	赤	6	4	なし	～6	～4	100	1個
15	白	6	4	なし	～6	～4	20	1個
15	白	6	4	なし	～6	～4	100	1個
15	黄	6	4	なし	～6	～4	20	1個
15	黄	6	4	なし	～6	～4	100	1個
20	黒	8	5	なし	～8	～5	20	1個
20	黒	8	5	なし	～8	～5	100	1個
20	[緑] 緑	8	5	なし	～8	～5	20	1個
20	[緑] 緑	8	5	なし	～8	～5	100	1個
20	[青] 青	8	5	なし	～8	～5	20	1個
20	[青] 青	8	5	なし	～8	～5	100	1個
20	赤	8	5	なし	～8	～5	20	1個
20	赤	8	5	なし	～8	～5	100	1個
20	白	8	5	なし	～8	～5	20	1個
20	白	8	5	なし	～8	～5	100	1個
20	黄	8	5	なし	～8	～5	20	1個
20	黄	8	5	なし	～8	～5	100	1個
25	黒	10	6.5	なし	～10	～7	20	1個
25	黒	10	6.5	なし	～10	～7	100	1個
25	[緑] 緑	10	6.5	なし	～10	～7	20	1個
25	[緑] 緑	10	6.5	なし	～10	～7	100	1個
25	[青] 青	10	6.5	なし	～10	～7	20	1個
25	[青] 青	10	6.5	なし	～10	～7	100	1個
25	赤	10	6.5	なし	～10	～7	20	1個
25	赤	10	6.5	なし	～10	～7	100	1個
25	白	10	6.5	なし	～10	～7	20	1個
25	白	10	6.5	なし	～10	～7	100	1個
25	黄	10	6.5	なし	～10	～7	20	1個
25	黄	10	6.5	なし	～10	～7	100	1個
30	黒	12	8	なし	～15	～8	20	1個
30	黒	12	8	なし	～15	～8	100	1個
30	[緑] 緑	12	8	なし	～15	～8	20	1個
30	[緑] 緑	12	8	なし	～15	～8	100	1個
30	[青] 青	12	8	なし	～15	～8	20	1個
30	[青] 青	12	8	なし	～15	～8	100	1個
30	赤	12	8	なし	～15	～8	20	1個
30	赤	12	8	なし	～15	～8	100	1個
30	白	12	8	なし	～15	～8	20	1個
30	白	12	8	なし	～15	～8	100	1個
30	黄	12	8	なし	～15	～8	20	1個

通常単価(税別) (税込単価)	通常出荷日

5,340円 ( 5,874円 )	在庫品1日目当日出荷可能
20,730円 ( 22,803円 )	在庫品1日目当日出荷可能
1,952円 ( 2,147円 )	在庫品1日目当日出荷可能
2,343円 ( 2,577円 )	在庫品1日目当日出荷可能
2,604円 ( 2,864円 )	在庫品1日目当日出荷可能
2,807円 ( 3,088円 )	在庫品1日目当日出荷可能
2,962円 ( 3,258円 )	在庫品1日目当日出荷可能
3,303円 ( 3,633円 )	在庫品1日目当日出荷可能
3,875円 ( 4,263円 )	在庫品1日目当日出荷可能
4,650円 ( 5,115円 )	在庫品1日目当日出荷可能
5,270円 ( 5,797円 )	在庫品1日目当日出荷可能
5,890円 ( 6,479円 )	在庫品1日目当日出荷可能
10,850円 ( 11,935円 )	在庫品1日目当日出荷可能
11,940円 ( 13,134円 )	在庫品1日目当日出荷可能
13,270円 ( 14,597円 )	在庫品1日目当日出荷可能
5,086円 ( 5,595円 )	6日目
20,720円 ( 22,792円 )	6日目
5,008円 ( 5,509円 )	6日目
19,890円 ( 21,879円 )	6日目
5,086円 ( 5,595円 )	6日目
19,890円 ( 21,879円 )	6日目
4,773円 ( 5,250円 )	6日目
19,890円 ( 21,879円 )	6日目
5,088円 ( 5,597円 )	6日目
20,720円 ( 22,792円 )	6日目
7,324円 ( 8,056円 )	在庫品1日目当日出荷可能
31,899円29,347円 ( 32,282円 )	6日目
7,323円 ( 8,055円 )	6日目
30,157円 ( 33,173円 )	6日目
7,323円 ( 8,055円 )	6日目
30,300円 ( 33,330円 )	6日目
7,323円 ( 8,055円 )	6日目
30,157円 ( 33,173円 )	6日目
7,070円 ( 7,777円 )	6日目
31,416円28,902円 ( 31,792円 )	6日目
7,031円 ( 7,734円 )	6日目
30,157円 ( 33,173円 )	6日目
9,202円 ( 10,122円 )	6日目
39,523円 ( 43,475円 )	6日目
9,202円 ( 10,122円 )	6日目
39,523円 ( 43,475円 )	6日目
8,940円 ( 9,834円 )	6日目
39,648円 ( 43,613円 )	6日目
9,202円 ( 10,122円 )	6日目
39,648円 ( 43,613円 )	6日目
8,904円 ( 9,794円 )	6日目
39,523円 ( 43,475円 )	6日目
8,904円 ( 9,794円 )	6日目
39,523円 ( 43,475円 )	6日目
11,377円 ( 12,515円 )	6日目
54,602円50,233円 ( 55,256円 )	6日目
10,920円 ( 12,012円 )	6日目
54,602円 ( 60,062円 )	6日目
10,920円 ( 12,012円 )	6日目
54,602円50,233円 ( 55,256円 )	6日目
11,377円 ( 12,515円 )	6日目
54,602円 ( 60,062円 )	6日目
10,920円 ( 12,012円 )	6日目
54,602円50,233円 ( 55,256円 )	6日目
11,183円 ( 12,301円 )	6日目

基本情報

基本情報

【特長】
・単層型耐スパッタチューブ：TEチューブ本体に難燃材を加工した単層の耐スパッタチューブで、配管時の皮剥きの手間が要りません。
・カラーバリエーション豊富：配管管理に便利。
・TEチューブベース：TEチューブの特長をそのまま継承。

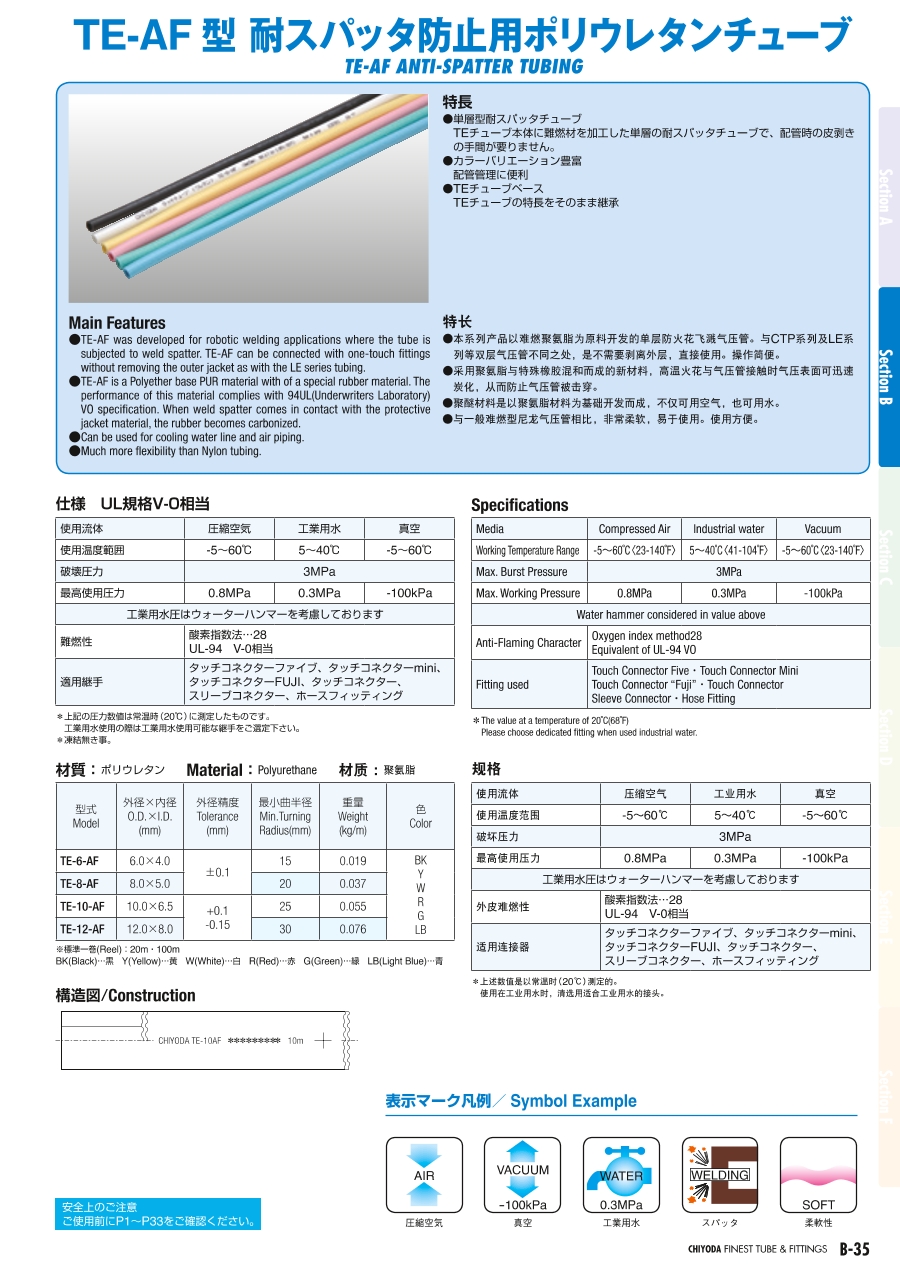

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

千代田通商
タッチコネクターファイブHタイプメイルコネクター
外装に金属を使用しており、丈夫でスパッタの降りかかる環境に最適。新型ロックリングを採用し、配管の操作性が向上。
千代田通商
タッチコネクターFUJI Hタイプメイルコネクター
2層、3層チューブ用の金属キャップ付きで、チューブの内菅に降りかかるスパッタをシャットアウト。溶接ジグ周りなど、スパッタ環境に最適。
千代田通商
タッチコネクター Hタイプニップルコネクター
金属キャップを標準装備しており、スパッタの降りかかる溶接環境に最適。多層チューブ使用のスパッタ環境で、チューブと継手の接続部分のインナーチューブの露出を防ぐ。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
