千代田通商

スリットスパイラルチューブ 3-SSEタイプ

Name: スリットスパイラルチューブ 3-SSEタイプ
Brand: 千代田通商
SKU: 221000524859
Rating: 5 (1 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 3,989円～10,899円

税込単価: 4,388円～11,989円

電線の交換が可能なスリットスパイラルチューブ。【特長】・スリット加工。チューブ...

詳細情報を確認する

種類
スパイラル
芯数 (本)
3
材質
ウレタン
材質ウレタン
ポリウレタン
使用温度範囲(空気時) (℃)
-5::60
使用流体
圧縮空気
使用圧力範囲(空気時) (MPa)
-0.1::0.8
カットサービス対応
なし
真空対応
可

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

未確定：候補が14型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

外観

構造

構造図

1. 黒色（Black）、2. 青色（Blue）
3. 透明ブルー（Trans Blue）、4. 電線色（Wire color）：白（White）・黒（Black）・赤（Red）・緑（Green）

製品仕様

チューブ使用流体	圧縮空気	真空
チューブ使用温度範囲	-5～60℃
チューブ破壊圧力	3MPa
チューブ最高使用圧力	0.8MPa	-100kPa
使用チューブ	TE
適用継手	タッチコネクターファイブ、タッチコネクターmini、タッチコネクターFUJI、タッチコネクター、スリーブコネクター、ホースフィッティング

※ 上記の圧力数値は常温時（20℃）に測定したものです。
※ 凍結無き事。

規格表

型番	使用チューブ（1）（2）	使用チューブ（スリット入り）（3）	電線（4）（mm²）	A （mm）	A’ 使用範囲	B （mm）	C コイル山数	D コイルストローク（mm）	E （mm）	F （mm）	G （φ）	H （mm）
3-SSE-4-5	TE-4×2.5	TE-4×2.5	0.15	445	535	45	5	90	150	250	35	300
3-SSE-4-10				490	670	90	10	180
3-SSE-4-15				535	805	135	15	270
3-SSE-4-20				580	940	180	20	360
3-SSE-4-25				625	1,075	225	25	450
3-SSE-6-5	TE-6	TE-6	0.3	465	560	65	5	95	150	250	49	300
3-SSE-6-10				530	725	130	10	195
3-SSE-6-15				595	890	195	15	295
3-SSE-6-20				660	1,050	260	20	390
3-SSE-6-25				725	1,210	325	25	485
3-SSE-8-5	TE-8	TE-8	0.3	490	670	90	5	180	150	250	66	300
3-SSE-8-10				580	940	180	10	360
3-SSE-8-15				670	1,210	270	15	540
3-SSE-8-20				760	1,480	360	20	720
3-SSE-8-25				850	1,750	450	25	900

型番リスト

表示件数

型番

最小曲げ半径

(mm)

外径

(φ)

内径

(φ)

外径【区分】

内径【区分】

長さA

(mm)

電線

(mm2)

最小発注数量

5	4	2.5	～4	～3	490	0.15	1個
5	4	2.5	～4	～3	535	0.15	1個
5	4	2.5	～4	～3	580	0.15	1個
5	4	2.5	～4	～3	625	0.15	1個
12	6	4	～6	～4	465	0.3	1個
12	6	4	～6	～4	530	0.3	1個
12	6	4	～6	～4	595	0.3	1個
12	6	4	～6	～4	660	0.3	1個
12	6	4	～6	～4	725	0.3	1個
15	8	5	～8	～5	490	0.3	1個
15	8	5	～8	～5	580	0.3	1個
15	8	5	～8	～5	670	0.3	1個
15	8	5	～8	～5	760	0.3	1個
15	8	5	～8	～5	850	0.3	1個

通常単価(税別) (税込単価)	通常出荷日

3,989円 ( 4,388円 )	4日目
4,389円 ( 4,828円 )	4日目
5,199円 ( 5,719円 )	4日目
5,489円 ( 6,038円 )	4日目
4,990円 ( 5,489円 )	4日目
6,032円 ( 6,635円 )	4日目
7,074円 ( 7,781円 )	4日目
7,989円 ( 8,788円 )	4日目
8,989円 ( 9,888円 )	4日目
5,199円 ( 5,719円 )	4日目
7,074円 ( 7,781円 )	在庫品1日目当日出荷可能
7,989円 ( 8,788円 )	4日目
9,135円 ( 10,049円 )	4日目
10,899円 ( 11,989円 )	4日目

詳細情報

基本情報

基本情報

電線の交換が可能なスリットスパイラルチューブ。
【特長】
・スリット加工。チューブにスリット加工を施すことにより、電線の交換が可能
・電線保護。エアチューブに電線を入れることにより、電線がケーブルベア内等での擦れによる保護に最適
・エアー配管はワンタッチ継手使用可

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

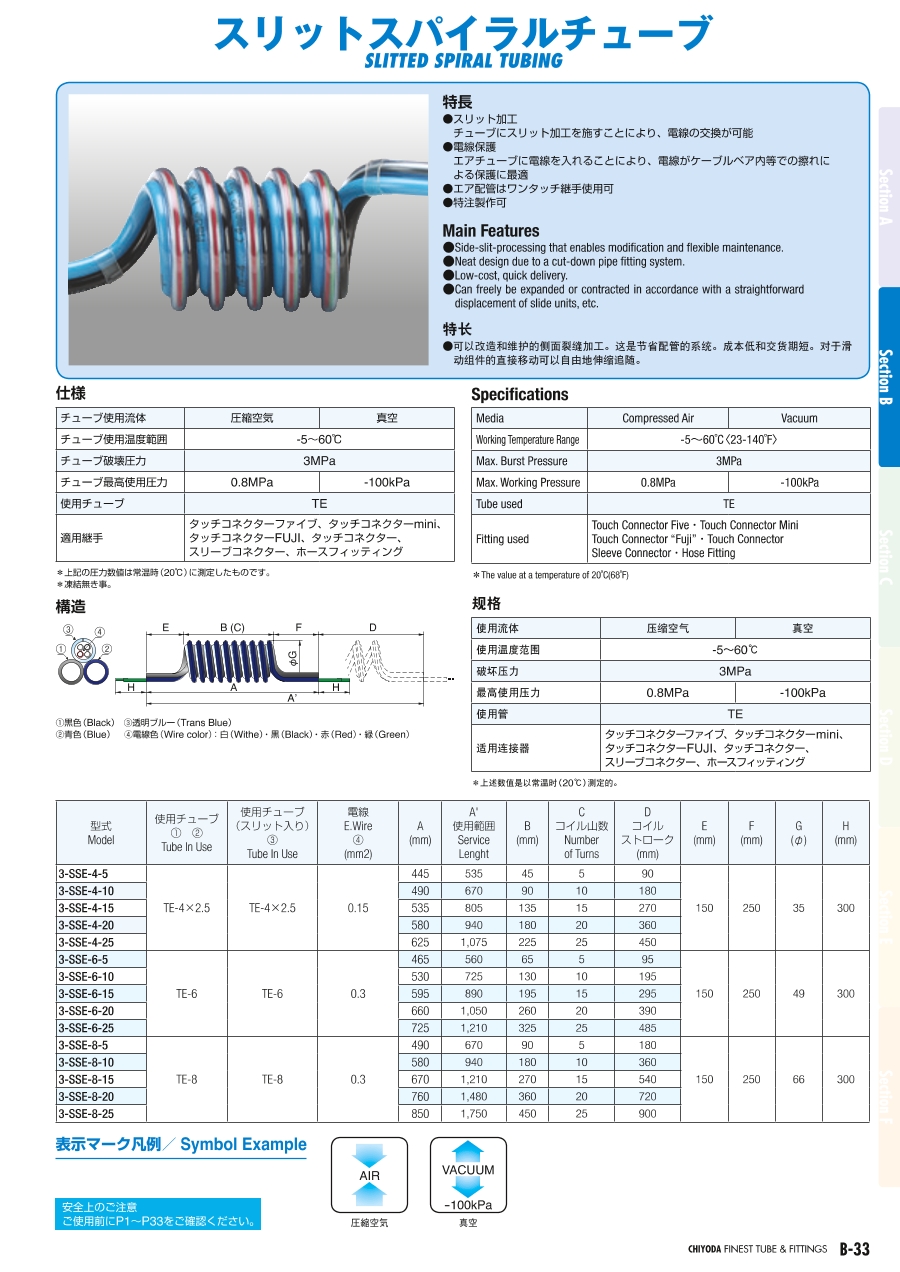

カタログ

カタログ (見開き版)

商品担当おすすめ

千代田通商
タッチコネクターファイブ樹脂メイルコネクター
オール樹脂ボディで軽量。ロボット配管などに最適です。より配管作業をスムーズに且、確実に行なうジョイント機能を実現します。
ミスミ
ふっ素樹脂チューブ
耐熱・耐寒性に優れたチューブです。
ミスミ
耐水性ポリウレタンチューブ
耐水性に優れたチューブです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
