千代田通商

耐水性マルチスパイラルチューブ MESシリーズ

耐水性マルチスパイラルチューブ MESシリーズ
  • 一部SALE 2026/01/31まで
  • 数量スライド割引
通常単価(税別)
2,697円～43,591円特別価格
税込単価
2,967円～47,950円特別価格

耐水性のチューブを溶着し、スパイラル状に加工した配管に便利なチューブ。【特長】...

詳細情報を確認する
未確定：候補が150型番あります。
数量：

商品情報

外形図

外形図

製品仕様

外観
使用流体圧縮空気工業用水真空
使用温度範囲-5～+60℃+5～+40℃-5～+60℃
破壊圧力3MPa
最高使用圧力0.8MPa0.3MPa-100kPa
適用継手タッチコネクターファイブ、タッチコネクターmini、タッチコネクターFUJI、タッチコネクター、スリーブコネクター、ホースフィッティング
  • ※ 工業用水圧はウォーターハンマーを考慮しております。
  • ※ 上記の圧力数値は常温時（20℃）に測定したものです。工業用水使用の際は工業用水使用可能な継手をご選定下さい。
  • ※ 凍結無き事。
型番外径×内径
（mm）		最小曲半径
（mm）		外径精度
（mm）		重量
（kg/m）		色
TE-66×412±0.10.019BK LB W C Y LG R CBL G OR CY CR CG
TE-88×5150.037
TE-1010×6.525+0.1
-0.15		0.055
TE-1212×8280.076

BK（Black）：黒、LB（Light Blue）：青、W（White）：白、C（Transparent）：透明、Y（Yellow）：黄、LG（Light Green）：ライトグリーン、
R（Red）：赤、CBL（Trans Blue）：透明ブルー、G（Green）：緑、OR（Orange）：オレンジ、CY（Trans Yellow）：透明黄、CR（Trans Red）：透明赤、CG（Trans Green）：透明緑

芯（色）配列・標準色

芯（色）配列
芯数色
透明クリアグリーンクリアイエロークリアレッドクリアブルー白青黒
2（1）（2）-----
3（1）（2）（3）-----
4（1）（2）（3）（4）----
5（1）（2）（3）（4）（5）---
6（1）（2）（3）（4）（5）（6）--
7（1）（2）（3）（4）（5）（6）（7）-
8（1）（2）（3）（4）（5）（6）（7）（8）

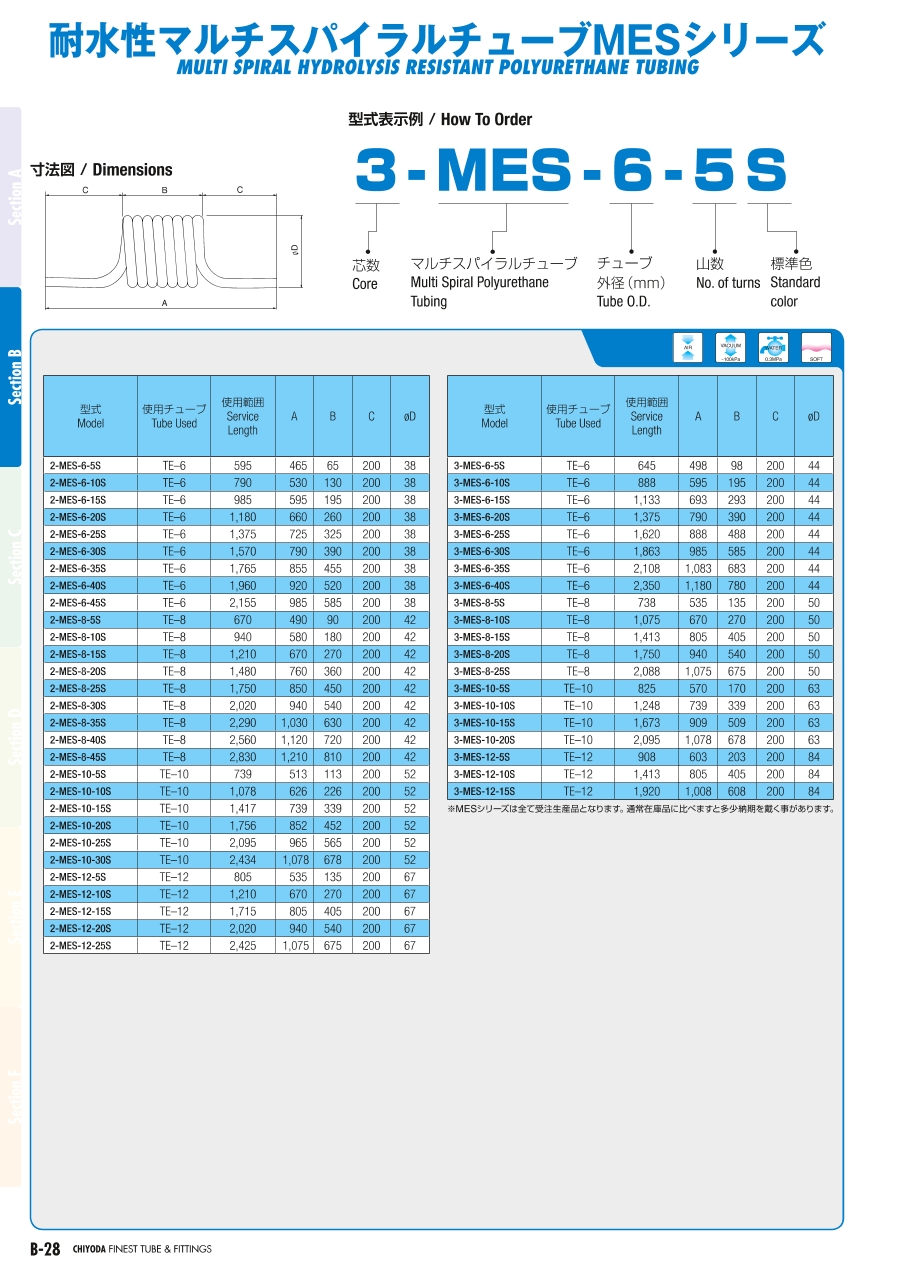

規格表

型番使用チューブ使用範囲ABCφD
2-MES-6-5STE–65954656520038
2-MES-6-10STE–679053013020038
2-MES-6-15STE–698559519520038
2-MES-6-20STE–61,18066026020038
2-MES-6-25STE–61,37572532520038
2-MES-6-30STE–61,57079039020038
2-MES-6-35STE–61,76585545520038
2-MES-6-40STE–61,96092052020038
2-MES-6-45STE–62,15598558520038
2-MES-8-5STE–86704909020042
2-MES-8-10STE–894058018020042
2-MES-8-15STE–81,21067027020042
2-MES-8-20STE–81,48076036020042
2-MES-8-25STE–81,75085045020042
2-MES-8-30STE–82,02094054020042
2-MES-8-35STE–82,2901,03063020042
2-MES-8-40STE–82,5601,12072020042
2-MES-8-45STE–82,8301,21081020042
2-MES-10-5STE–1073951311320052
2-MES-10-10STE–101,07862622620052
2-MES-10-15STE–101,41773933920052
2-MES-10-20STE–101,75685245220052
2-MES-10-25STE–102,09596556520052
2-MES-10-30STE–102,4341,07867820052
2-MES-12-5STE–1280553513520067
2-MES-12-10STE–121,21067027020067
2-MES-12-15STE–121,71580540520067
2-MES-12-20STE–122,02094054020067
2-MES-12-25STE–122,4251,07567520067

選定サポート情報

型式表示例

型番表示例

注意・禁止事項

※ 上記以外の型番についてはカタログをご参照ください。

型番リスト

表示件数
  • 1
  • 2
  • 3
  • 次へ
    • 型番
    2-MES-6-5S
    2-MES-6-10S
    2-MES-6-15S
    2-MES-6-20S
    2-MES-6-25S
    2-MES-6-30S
    2-MES-6-35S
    2-MES-6-40S
    2-MES-6-45S
    2-MES-8-5S
    2-MES-8-10S
    2-MES-8-15S
    2-MES-8-20S
    2-MES-8-25S
    2-MES-8-30S
    2-MES-8-35S
    2-MES-8-40S
    2-MES-8-45S
    2-MES-10-5S
    2-MES-10-10S
    2-MES-10-15S
    2-MES-10-20S
    2-MES-10-25S
    2-MES-10-30S
    2-MES-12-5S
    2-MES-12-10S
    2-MES-12-15S
    2-MES-12-20S
    2-MES-12-25S
    3-MES-6-5S
    3-MES-6-10S
    3-MES-6-15S
    3-MES-6-20S
    3-MES-6-25S
    3-MES-6-30S
    3-MES-6-35S
    3-MES-6-40S
    3-MES-8-5S
    3-MES-8-10S
    3-MES-8-15S
    3-MES-8-20S
    3-MES-8-25S
    3-MES-10-5S
    3-MES-10-10S
    3-MES-10-15S
    3-MES-10-20S
    3-MES-12-5S
    3-MES-12-10S
    3-MES-12-15S
    4-MES-6-5S
    4-MES-6-10S
    4-MES-6-15S
    4-MES-6-20S
    4-MES-6-25S
    4-MES-6-30S
    4-MES-6-35S
    4-MES-6-40S
    4-MES-6-45S
    4-MES-8-5S
    4-MES-8-10S

    芯数

    (本)

    最小曲げ半径

    (mm)

    色

    外径

    (φ)

    内径

    (φ)

    外径【区分】

    内径【区分】

    使用範囲

    (mm)

    		最小発注数量
    2
    12
    [複数色] 2色カラー(2芯)
    6
    4
    ～6
    ～4
    595
    1個
    2
    12
    [複数色] 2色カラー(2芯)
    6
    4
    ～6
    ～4
    790
    1個
    2
    12
    [複数色] 2色カラー(2芯)
    6
    4
    ～6
    ～4
    985
    1個
    2
    12
    [複数色] 2色カラー(2芯)
    6
    4
    ～6
    ～4
    1180
    1個
    2
    12
    [複数色] 2色カラー(2芯)
    6
    4
    ～6
    ～4
    1375
    1個
    2
    12
    [複数色] 2色カラー(2芯)
    6
    4
    ～6
    ～4
    1570
    1個
    2
    12
    [複数色] 2色カラー(2芯)
    6
    4
    ～6
    ～4
    1765
    1個
    2
    12
    [複数色] 2色カラー(2芯)
    6
    4
    ～6
    ～4
    1960
    1個
    2
    12
    [複数色] 2色カラー(2芯)
    6
    4
    ～6
    ～4
    2155
    1個
    2
    15
    [複数色] 2色カラー(2芯)
    8
    5
    ～8
    ～5
    670
    1個
    2
    15
    [複数色] 2色カラー(2芯)
    8
    5
    ～8
    ～5
    940
    1個
    2
    15
    [複数色] 2色カラー(2芯)
    8
    5
    ～8
    ～5
    1210
    1個
    2
    15
    [複数色] 2色カラー(2芯)
    8
    5
    ～8
    ～5
    1480
    1個
    2
    15
    [複数色] 2色カラー(2芯)
    8
    5
    ～8
    ～5
    1750
    1個
    2
    15
    [複数色] 2色カラー(2芯)
    8
    5
    ～8
    ～5
    2020
    1個
    2
    15
    [複数色] 2色カラー(2芯)
    8
    5
    ～8
    ～5
    2290
    1個
    2
    15
    [複数色] 2色カラー(2芯)
    8
    5
    ～8
    ～5
    2560
    1個
    2
    15
    [複数色] 2色カラー(2芯)
    8
    5
    ～8
    ～5
    2830
    1個
    2
    25
    [複数色] 2色カラー(2芯)
    10
    6.5
    ～10
    ～7
    739
    1個
    2
    25
    [複数色] 2色カラー(2芯)
    10
    6.5
    ～10
    ～7
    1078
    1個
    2
    25
    [複数色] 2色カラー(2芯)
    10
    6.5
    ～10
    ～7
    1417
    1個
    2
    25
    [複数色] 2色カラー(2芯)
    10
    6.5
    ～10
    ～7
    1756
    1個
    2
    25
    [複数色] 2色カラー(2芯)
    10
    6.5
    ～10
    ～7
    2095
    1個
    2
    25
    [複数色] 2色カラー(2芯)
    10
    6.5
    ～10
    ～7
    2434
    1個
    2
    28
    [複数色] 2色カラー(2芯)
    12
    8
    ～15
    ～8
    805
    1個
    2
    28
    [複数色] 2色カラー(2芯)
    12
    8
    ～15
    ～8
    1210
    1個
    2
    28
    [複数色] 2色カラー(2芯)
    12
    8
    ～15
    ～8
    1715
    1個
    2
    28
    [複数色] 2色カラー(2芯)
    12
    8
    ～15
    ～8
    2020
    1個
    2
    28
    [複数色] 2色カラー(2芯)
    12
    8
    ～15
    ～8
    2425
    1個
    3
    12
    [複数色] 3色カラー(3芯)
    6
    4
    ～6
    ～4
    645
    1個
    3
    12
    [複数色] 3色カラー(3芯)
    6
    4
    ～6
    ～4
    888
    1個
    3
    12
    [複数色] 3色カラー(3芯)
    6
    4
    ～6
    ～4
    1133
    1個
    3
    12
    [複数色] 3色カラー(3芯)
    6
    4
    ～6
    ～4
    1375
    1個
    3
    12
    [複数色] 3色カラー(3芯)
    6
    4
    ～6
    ～4
    1620
    1個
    3
    12
    [複数色] 3色カラー(3芯)
    6
    4
    ～6
    ～4
    1863
    1個
    3
    12
    [複数色] 3色カラー(3芯)
    6
    4
    ～6
    ～4
    2108
    1個
    3
    12
    [複数色] 3色カラー(3芯)
    6
    4
    ～6
    ～4
    2350
    1個
    3
    15
    [複数色] 3色カラー(3芯)
    8
    5
    ～8
    ～5
    738
    1個
    3
    15
    [複数色] 3色カラー(3芯)
    8
    5
    ～8
    ～5
    1075
    1個
    3
    15
    [複数色] 3色カラー(3芯)
    8
    5
    ～8
    ～5
    1413
    1個
    3
    15
    [複数色] 3色カラー(3芯)
    8
    5
    ～8
    ～5
    1750
    1個
    3
    15
    [複数色] 3色カラー(3芯)
    8
    5
    ～8
    ～5
    2088
    1個
    3
    25
    [複数色] 3色カラー(3芯)
    10
    6.5
    ～10
    ～7
    825
    1個
    3
    25
    [複数色] 3色カラー(3芯)
    10
    6.5
    ～10
    ～7
    1248
    1個
    3
    25
    [複数色] 3色カラー(3芯)
    10
    6.5
    ～10
    ～7
    1673
    1個
    3
    25
    [複数色] 3色カラー(3芯)
    10
    6.5
    ～10
    ～7
    2095
    1個
    3
    28
    [複数色] 3色カラー(3芯)
    12
    8
    ～15
    ～8
    908
    1個
    3
    28
    [複数色] 3色カラー(3芯)
    12
    8
    ～15
    ～8
    1413
    1個
    3
    28
    [複数色] 3色カラー(3芯)
    12
    8
    ～15
    ～8
    1920
    1個
    4
    12
    [複数色] 4色カラー(4芯)
    6
    4
    ～6
    ～4
    595
    1個
    4
    12
    [複数色] 4色カラー(4芯)
    6
    4
    ～6
    ～4
    790
    1個
    4
    12
    [複数色] 4色カラー(4芯)
    6
    4
    ～6
    ～4
    985
    1個
    4
    12
    [複数色] 4色カラー(4芯)
    6
    4
    ～6
    ～4
    1180
    1個
    4
    12
    [複数色] 4色カラー(4芯)
    6
    4
    ～6
    ～4
    1375
    1個
    4
    12
    [複数色] 4色カラー(4芯)
    6
    4
    ～6
    ～4
    1570
    1個
    4
    12
    [複数色] 4色カラー(4芯)
    6
    4
    ～6
    ～4
    1765
    1個
    4
    12
    [複数色] 4色カラー(4芯)
    6
    4
    ～6
    ～4
    1960
    1個
    4
    12
    [複数色] 4色カラー(4芯)
    6
    4
    ～6
    ～4
    2155
    1個
    4
    15
    [複数色] 4色カラー(4芯)
    8
    5
    ～8
    ～5
    670
    1個
    4
    15
    [複数色] 4色カラー(4芯)
    8
    5
    ～8
    ～5
    940
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    2,697円
    ( 2,967円 )
    6日目
    2,887円
    ( 3,176円 )
    6日目
    3,097円
    ( 3,407円 )
    6日目
    3,297円
    ( 3,627円 )
    6日目
    3,499円
    ( 3,849円 )
    6日目
    3,597円
    ( 3,957円 )
    6日目
    4,587円
    ( 5,046円 )
    6日目
    4,697円
    ( 5,167円 )
    6日目
    4,987円
    ( 5,486円 )
    6日目
    3,097円
    ( 3,407円 )
    6日目
    3,397円
    ( 3,737円 )
    6日目
    3,897円
    ( 4,287円 )
    6日目
    3,997円
    ( 4,397円 )
    6日目
    4,197円
    ( 4,617円 )
    6日目
    4,897円
    ( 5,387円 )
    6日目
    4,997円
    ( 5,497円 )
    6日目
    6,497円
    ( 7,147円 )
    6日目
    6,797円
    ( 7,477円 )
    6日目
    5,297円
    ( 5,827円 )
    6日目
    6,197円
    ( 6,817円 )
    6日目
    6,897円
    ( 7,587円 )
    6日目
    7,497円
    ( 8,247円 )
    6日目
    8,097円
    ( 8,907円 )
    1日目
    8,697円
    ( 9,567円 )
    1日目
    6,197円
    ( 6,817円 )
    6日目
    7,697円
    ( 8,467円 )
    1日目
    8,997円
    ( 9,897円 )
    1日目
    9,997円
    ( 10,997円 )
    1日目
    10,979円
    ( 12,077円 )
    6日目
    4,097円
    ( 4,507円 )
    6日目
    4,297円
    ( 4,727円 )
    6日目
    4,697円
    ( 5,167円 )
    6日目
    4,997円
    ( 5,497円 )
    6日目
    5,197円
    ( 5,717円 )
    6日目
    5,397円
    ( 5,937円 )
    6日目
    6,797円
    ( 7,477円 )
    6日目
    7,097円
    ( 7,807円 )
    6日目
    4,697円
    ( 5,167円 )
    6日目
    5,197円
    ( 5,717円 )
    6日目
    5,897円
    ( 6,487円 )
    6日目
    6,087円
    ( 6,696円 )
    6日目
    6,597円
    ( 7,257円 )
    6日目
    7,987円
    ( 8,786円 )
    1日目
    9,297円
    ( 10,227円 )
    1日目
    9,997円
    ( 10,997円 )
    1日目
    10,979円
    ( 12,077円 )
    1日目
    9,197円
    ( 10,117円 )
    1日目
    10,076円
    ( 11,084円 )
    6日目
    12,354円
    ( 13,589円 )
    6日目
    5,397円
    ( 5,937円 )
    6日目
    5,797円
    ( 6,377円 )
    6日目
    6,297円
    ( 6,927円 )
    6日目
    6,697円
    ( 7,367円 )
    6日目
    6,997円
    ( 7,697円 )
    6日目
    7,197円
    ( 7,917円 )
    6日目
    9,097円
    ( 10,007円 )
    6日目
    9,487円
    ( 10,436円 )
    1日目
    9,897円
    ( 10,887円 )
    1日目
    6,197円
    ( 6,817円 )
    6日目
    6,997円
    ( 7,697円 )
    6日目
  • 1
  • 2
  • 3
  • 次へ

    • 詳細情報

    基本情報

    耐水性のチューブを溶着し、スパイラル状に加工した配管に便利なチューブ。
    【特長】
    ・エア、工業用水どちらも使用可能。
    ・柔軟性、耐油性に優れる。
    ・耐摩耗性に優れ、設備配管やロボット配管に最適。
    ・数本を一つにまとめているため配管の手間を軽減出来る。
    ・TEチューブの特長を、そのまま継承。
    ・ワンタッチ継手使用可。
    【用途】
    ・稼働部への配管に。
    ・水配管に。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
