千代田通商

タッチスパイラルチューブTPS

Name: タッチスパイラルチューブTPS
Brand: 千代田通商
SKU: 221000524815
Rating: 5 (4 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（4件）

この商品のFAQをみる（1件）

通常単価(税別): 898円～8,821円

税込単価: 988円～9,703円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

千代田通商

スパイラルエアホースイエローライン TPSタイプ

4.3

通常価格(税別)： 2,177円 (税込価格：2,395円)

通常出荷日：在庫品1日目

耐水・耐油性に優れ、機器配管に適したポリウレタンスパイラルチューブ。【特長】・...

詳細情報を確認する

種類
スパイラル
芯数 (本)
1
材質
ウレタン
材質ウレタン
ポリウレタン
色
黒
使用温度範囲(空気時) (℃)
-5::60
使用流体
工業用水 / 圧縮空気
カットサービス対応
なし
真空対応
可
真空最高使用圧力 (MPa)
-0.1
最高使用圧力 (MPa)
0.8

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

未確定：候補が58型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

寸法図

製品仕様

工業用水圧はウォーターハンマーを考慮しております
使用流体	圧縮空気	工業用水	真空
使用温度範囲	-5～60℃	5～40℃	-5～60℃
破壊圧力	3MPa
最高使用圧力	0.8MPa	0.3MPa	-100kPa
適用継手	タッチコネクターファイブ、タッチコネクターmini、タッチコネクターFUJI、タッチコネクター、スリーブコネクター、ホースフィッティング

※ 上記の圧力数値は常温時（20℃）に測定したものです。工業用水使用の際は工業用水使用可能な継手をご選定下さい。
※ 凍結無き事。

規格表

型番 Model	使用チュープ Tube Used	使用範囲 SerVice Length (mm)	A (mm)	B (mm)	C (mm)	φD (mm)
TPS-4-5	TE-4×2	500	420	20	200	21
TPS-4-10	TE-4×2	600	440	40	200	21
TPS-4-15	TE-4×2	700	460	60	200	21
TPS-4-20	TE-4×2	800	480	80	200	21
TPS4-25	TE-4×2	900	500	100	200	21
TPS-4-30	TE-4×2	1,000	520	120	200	21
TPS-4-35	TE-4×2	1,100	540	140	200	21
TPS-4 40	TE-4×2	1,200	560	160	200	21
TPS-4-45	TE-4×2	1,300	580	180	200	21
TPS-4-50	TE-4×2	1,400	600	200	200	21
TPS-4-55	TE-4×2	1,500	620	220	200	21
TPS-4-60	TE-4×2	1,600	640	240	200	21
TPS-6-5	TE-6	550	430	30	200	38
TPS-6-10	TE-6	700	460	60	200	38
TPS-6-15	TE-6	850	490	90	200	38
TPS-6-20	TE-6	1,000	520	120	200	38
TPS-6-25	TE-6	1,150	550	150	200	38
TPS-6-30	TE-6	1,300	580	180	200	38
TPS-6-35	TE-6	1,450	610	210	200	38

※ 材質の関係で若干の寸法違いが生ずる事があります。

型番 Model	使用チュープ Tube Used	使用範囲 SerVice Length (mm)	A (mm)	B (mm)	C (mm)	φD (mm)
TPS-6-40	TE-6	1,600	640	240	200	38
TPS-6-45	TE-6	1,750	670	270	200	38
TPS-6-50	TE-6	1,900	700	300	200	38
TPS-6-55	TE-6	2,050	730	330	200	38
TPS-6-60	TE-6	2,200	760	360	200	38
TPS-8-5	TE-8	600	440	40	200	42
TPS-8-10	TE-8	800	480	80	200	42
TPS-8-15	TE-8	1,000	520	120	200	42
TPS-8-20	TE-8	1,200	560	160	200	42
TPS-8-25	TE-8	1,400	600	200	200	42
TPS-8-30	TE-8	1,600	640	240	200	42
TPS-8-35	TE-8	1,800	680	280	200	42
TPS-8-40	TE-8	2,000	720	320	200	42
TPS-8-45	TE-8	2,200	760	360	200	42
TPS-8-50	TE-8	2,400	800	400	200	42
TPS-8-55	TE-8	2,600	840	440	200	42
TPS-8-60	TE-8	2,800	880	480	200	42
TPS-10-5	TE-10	650	450	50	200	52
TPS-10-10	TE-10	900	500	100	200	52
TPS-10-15	TE-10	1,150	550	150	200	52
TPS-10-20	TE-10	1,400	600	200	200	52
TPS-10-25	TE-10	1,650	650	250	200	52
TPS-10-30	TE-10	1,900	700	300	200	52
TPS-10-35	TE-10	2,150	750	350	200	52
TPS-10-40	TE-10	2,400	800	400	200	52
TPS-10-45	TE-10	2,650	850	450	200	52
TPS-10-50	TE-10	2,900	900	500	200	52
TPS-10-55	TE-10	3,150	950	550	200	52
TPS-10-60	TE-10	3,400	1,000	600	200	52
TPS-12-5	TE-12	700	460	60	200	67
TPS-12-10	TE-12	1,000	520	120	200	67
TPS-12-15	TE-12	1,300	580	180	200	67
TPS-12-20	TE-12	1,600	640	240	200	67
TPS-12-25	TE-12	1,900	700	300	200	67
TPS-12-30	TE-12	2,200	760	360	200	67
TPS-12-35	TE-12	2,500	820	420	200	67
TPS-12-40	TE-12	2,800	880	480	200	67
TPS-12-45	TE-12	3,100	940	540	200	67
TPS-12-50	TE-12	3,400	1,000	600	200	67
TPS-12-55	TE-12	3,700	1,060	660	200	67

選定サポート情報

注文例

型番リスト

表示件数

型番

最小曲げ半径

(mm)

外径

(φ)

内径

(φ)

外径【区分】

内径【区分】

使用範囲

(mm)

トラスココード

最小発注数量

5	4	2	～4	～2	500	-	1個
5	4	2	～4	～2	600	-	1個
5	4	2	～4	～2	700	158-9679	1個
5	4	2	～4	～2	800	-	1個
5	4	2	～4	～2	900	-	1個
5	4	2	～4	～2	1000	158-9687	1個
5	4	2	～4	～2	1100	-	1個
5	4	2	～4	～2	1200	-	1個
5	4	2	～4	～2	1300	158-9695	1個
5	4	2	～4	～2	1400	-	1個
5	4	2	～4	～2	1500	-	1個
5	4	2	～4	～2	1600	-	1個
12	6	4	～6	～4	550	-	1個
12	6	4	～6	～4	700	-	1個
12	6	4	～6	～4	850	158-9709	1個
12	6	4	～6	～4	1000	-	1個
12	6	4	～6	～4	1150	-	1個
12	6	4	～6	～4	1300	158-9717	1個
12	6	4	～6	～4	1450	-	1個
12	6	4	～6	～4	1600	-	1個
12	6	4	～6	～4	1750	158-9725	1個
12	6	4	～6	～4	1900	-	1個
12	6	4	～6	～4	2050	-	1個
12	6	4	～6	～4	2200	-	1個
15	8	5	～8	～5	600	-	1個
15	8	5	～8	～5	800	-	1個
15	8	5	～8	～5	1000	158-9733	1個
15	8	5	～8	～5	1200	-	1個
15	8	5	～8	～5	1400	-	1個
15	8	5	～8	～5	1600	158-9741	1個
15	8	5	～8	～5	1800	-	1個
15	8	5	～8	～5	2000	-	1個
15	8	5	～8	～5	2200	158-9750	1個
15	8	5	～8	～5	2400	-	1個
15	8	5	～8	～5	2600	-	1個
15	8	5	～8	～5	2800	-	1個
25	10	6.5	～10	～7	650	-	1個
25	10	6.5	～10	～7	900	-	1個
25	10	6.5	～10	～7	1150	158-9768	1個
25	10	6.5	～10	～7	1400	-	1個
25	10	6.5	～10	～7	1650	-	1個
25	10	6.5	～10	～7	1900	158-9776	1個
25	10	6.5	～10	～7	2150	-	1個
25	10	6.5	～10	～7	2400	-	1個
25	10	6.5	～10	～7	2650	158-9784	1個
25	10	6.5	～10	～7	2900	-	1個
25	10	6.5	～10	～7	3150	-	1個
25	10	6.5	～10	～7	3400	-	1個
28	12	8	～15	～8	700	-	1個
28	12	8	～15	～8	1000	-	1個
28	12	8	～15	～8	1300	158-9792	1個
28	12	8	～15	～8	1600	-	1個
28	12	8	～15	～8	1900	-	1個
28	12	8	～15	～8	2200	158-9806	1個
28	12	8	～15	～8	2500	-	1個
28	12	8	～15	～8	2800	-	1個
28	12	8	～15	～8	3400	-	1個
28	12	8	～15	～8	3700	-	1個

通常単価(税別) (税込単価)	通常出荷日

962円 ( 1,058円 )	8日目
898円 ( 988円 )	8日目
1,064円 ( 1,170円 )	在庫品1日目当日出荷可能
994円 ( 1,093円 )	4日目
1,093円 ( 1,202円 )	在庫品1日目当日出荷可能
1,050円 ( 1,155円 )	在庫品1日目当日出荷可能
1,033円 ( 1,136円 )	4日目
1,095円 ( 1,205円 )	4日目
1,563円 ( 1,719円 )	6日目
1,214円 ( 1,335円 )	4日目
1,849円 ( 2,034円 )	4日目
1,958円 ( 2,154円 )	2日目
1,521円 ( 1,673円 )	在庫品1日目当日出荷可能
1,630円 ( 1,793円 )	在庫品1日目当日出荷可能
1,630円 ( 1,793円 )	在庫品1日目当日出荷可能
1,849円 ( 2,034円 )	8日目
1,958円 ( 2,154円 )	8日目
1,958円 ( 2,154円 )	在庫品1日目当日出荷可能
2,396円 ( 2,636円 )	8日目
2,505円 ( 2,756円 )	在庫品1日目当日出荷可能
2,490円 ( 2,739円 )	在庫品1日目当日出荷可能
2,833円 ( 3,116円 )	8日目
2,907円 ( 3,198円 )	8日目
3,161円 ( 3,477円 )	在庫品1日目当日出荷可能
1,739円 ( 1,913円 )	在庫品1日目当日出荷可能
1,958円 ( 2,154円 )	8日目
2,067円 ( 2,274円 )	在庫品1日目当日出荷可能
2,396円 ( 2,636円 )	8日目
2,505円 ( 2,756円 )	4日目
2,614円 ( 2,875円 )	在庫品1日目当日出荷可能
3,011円 ( 3,312円 )	4日目
3,270円 ( 3,597円 )	在庫品1日目当日出荷可能
3,389円 ( 3,728円 )	在庫品1日目当日出荷可能
3,740円 ( 4,114円 )	4日目
3,789円 ( 4,168円 )	在庫品1日目当日出荷可能
4,364円 ( 4,800円 )	在庫品1日目当日出荷可能
3,052円 ( 3,357円 )	8日目
3,115円 ( 3,427円 )	6日目
3,599円 ( 3,959円 )	在庫品1日目当日出荷可能
3,949円 ( 4,344円 )	6日目
3,821円 ( 4,203円 )	4日目
4,146円 ( 4,561円 )	在庫品1日目当日出荷可能
4,689円 ( 5,158円 )	4日目
4,989円 ( 5,488円 )	6日目
5,028円 ( 5,531円 )	3日目
5,928円 ( 6,521円 )	6日目
5,989円 ( 6,588円 )	6日目
6,070円 ( 6,677円 )	4日目
3,453円 ( 3,798円 )	8日目
3,889円 ( 4,278円 )	6日目
4,389円 ( 4,828円 )	在庫品1日目当日出荷可能
3,845円 ( 4,230円 )	4日目
4,265円 ( 4,692円 )	4日目
5,989円 ( 6,588円 )	在庫品1日目当日出荷可能
6,889円 ( 7,578円 )	在庫品1日目当日出荷可能
5,604円 ( 6,164円 )	6日目
6,602円 ( 7,262円 )	6日目
8,821円 ( 9,703円 )	4日目

詳細情報

基本情報

基本情報

耐水・耐油性に優れ、機器配管に適したポリウレタンスパイラルチューブ。
【特長】
・耐水、耐油性に優れ工場内の環境に最適
・折れにくく柔軟
・摩耗性に優れる
・継手接続部は優れた外径制度で、配管抜け、漏れを防ぐ
・TEチューブの特長を、そのまま継承
・ワンタッチ継手も使用可能
【用途】
・工業用水配管、エア配管駆動個所全般（装置内配管、ロボット、搬送機等）に最適

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

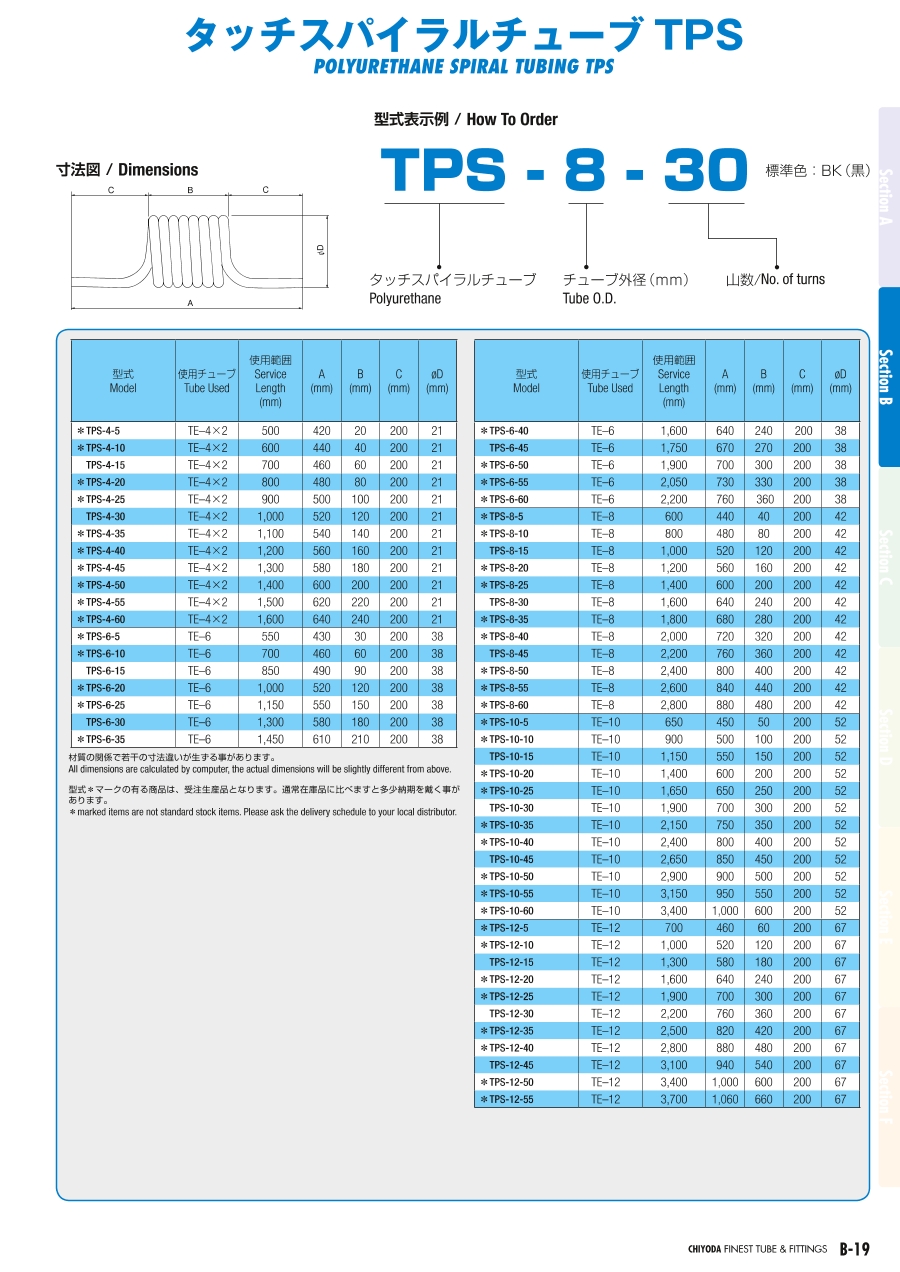

カタログ

カタログ (見開き版)

商品担当おすすめ

千代田通商
マルチスパイラルチューブ MPSタイプ
マルチスパイラルチューブです。柔軟性に優れたカラフルなスパイラルチューブです。
千代田通商
スパイラルエアホースイエローライン TPSタイプ
スパイラルエアホースイエローラインTPSタイプです。耐油性に加え、反発性を持たせたスパイラルチューブです。
千代田通商
ラインスパイラルホース
ラインスパイラルホースです。絡みつきを軽減さた軽量スパイラルホースです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

タッチスパイラルチューブTPSのレビュー

5平均満足度：5.04件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

動く場所の配管

満足度：5.02018/03/14

動く場所の配管に、使用しました。伸縮が、自由なので、楽に作業出来た。

1人が参考にしています。

可動物のエア配管

満足度：5.02020/03/12

固定側と可動側のエア配管に、使用した。配管が、伸縮するので、スムーズに、動いた。

0人が参考にしています。

設備のエアーホースの代わりに

満足度：5.02019/02/01

プレスからエアーホースで使用していましたが稼働するため　スパイラルホースに交換しました。稼働したときに　ホースが絡ま...もっと読む

0人が参考にしています。

タイヤチェンジャーのチャック部ホース

満足度：5.02018/10/03

使い始めて９年目に入ったタイヤチェンジャーのホースが突然割れてエアーが元気よく漏れたところで使用したが、家のチェンジャー...もっと読む

0人が参考にしています。

4件全て見る

よくあるご質問（FAQ）

Qコイル径等変更できますか？

おおよそ対応出来ます。ご相談下さい。
