千代田通商

タッチコネクターFUJI スピードコントローラα

カタログ |

数量スライド割引
一部当日出荷可能

この商品のFAQをみる（1件）

通常単価(税別): 725円～2,324円

税込単価: 798円～2,556円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

千代田通商

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

千代田通商

通常出荷日：在庫品1日目

【特長】・回転ロックリングタイプ。チューブの回し（回転）切れを防止。・ネジ部...

種類
スピードコントローラ
本体形状
エルボ
接続部の種類
おねじ+ワンタッチ継手
ねじ部材質
C3604（黄銅）
ツマミの種類
マイナスドライバ溝付
ロックナットの種類
二面取り
使用温度範囲 (℃)
-5::60
使用圧力範囲 (MPa)
0.05::0.7
最高使用圧力 (MPa)
0.7

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が46型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

金属

樹脂

製品仕様

金属

樹脂

タッチコネクターFUJI スピードコントローラ共通の仕様

使用流体	圧縮空気
使用温度範囲	-5～+60℃
使用圧力範囲	0.05MPa～0.7MPa
適用チューブ	TE、TP、MTP（ポリウレタンチューブ）、TN（ナイロンチューブ）

※ 上記の圧力数値は常温時（20℃）に測定したものです。
※ 凍結無き事。

制御方向

メーターアウトタイプ

メーターインタイプ

材質

構造図

Part NO.	部品名	材質
（1）	本体金属部樹脂部	C3604（黄銅）ポリアセタール
（2）	メイルアダプター	C3604（黄銅）
（3）	ニードル弁	C3604（黄銅）
（4）	ロックナット	リン青銅
（5）	パッキン	ニトリルゴム
（6）	Oリング	ニトリルゴム

規格表

金属

型番		A	B1	B2	C	適用チューブ外径 φD	E	二面幅 H	L	ねじサイズ T	チューブ挿入寸法	重量（g）
メーターアウト	メーターイン	A	B1	B2	C	適用チューブ外径 φD	E	二面幅 H	L	ねじサイズ T	チューブ挿入寸法	重量（g）
4-M5SC-0	4-M5SC-I	20.6	35.7	38.9	φ11.0	4	15.5	12.0	12.5	M5×0.8	15.0	28.0
4-01SC-0	4-01SC-I	20.6	39.2	42.4	φ11.0	4	19.0	12.0	15.0	R1/8	15.0	30.5
6-M5SC-0	6-M5SC-I	21.7	35.7	38.9	12.0	6	15.5	12.0	12.5	M5×0.8	16.3	29.5
6-01SC-0	6-01SC-I	21.7	39.2	42.4	12.0	6	19.0	12.0	15.0	R1/8	16.3	32.0
6-02SC-0	6-02SC-I	21.7	42.2	45.4	12.0	6	22.0	14.0	16.0	R1/4	16.3	37.5
8-01SC-0	8-01SC-I	23.7	41.9	47.0	14.0	8	20.0	14.0	16.0	R1/8	17.0	44.0
8-02SC-0	8-02SC-I	23.7	44.9	50.0	14.0	8	23.0	14.0	17.0	R1/4	17.0	48.5
8-03SC-0	8-03SC-I	23.7	45.9	51.0	14.0	8	24.0	17.0	17.6	R3/8	17.0	56.5
10-02SC-0	10-02SC-I	26.6	48.2	54.5	17.0	10	24.5	17.0	18.5	R1/4	17.8	74.0
10-03SC-0	10-03SC-I	26.6	49.2	55.5	17.0	10	25.5	17.0	19.1	R3/8	17.8	81.0
10-04SC-0	10-04SC-I	26.6	53.2	59.5	17.0	10	29.5	21.0	21.5	R1/2	17.8	99.0
12-03SC-0	12-03SC-I	29.1	52.1	61.2	19.0	12	26.5	19.0	20.1	R3/8	19.4	105.0
12-04SC-0	12-04SC-I	29.1	56.1	65.2	19.0	12	30.5	21.0	22.5	R1/2	19.4	123.0

樹脂

型番		A	B1	B2	φC	適用チューブ外径 φD	E	二面幅 H	L	ねじサイズ T	チューブ挿入寸法	重量（g）
メーターアウト	メーターイン	A	B1	B2	φC	適用チューブ外径 φD	E	二面幅 H	L	ねじサイズ T	チューブ挿入寸法	重量（g）
6R-M5SC-0	6R-M5SC-I	21.7	35.7	38.9	13.0	6	16.0	12.0	13.0	M5×0.8	16.3	20.0
6R-01SC-0	6R-01SC-I	21.7	39.2	42.4	13.0	6	19.5	12.0	15.5	R1/8	16.3	22.0
6R-02SC-0	6R-02SC-I	21.7	42.2	45.4	13.0	6	22.5	14.0	16.5	R1/4	16.3	27.5
8R-01SC-0	8R-01SC-I	24.2	41.9	47.0	15.0	8	20.5	14.0	16.5	R1/8	17.5	30.5
8R-02SC-0	8R-02SC-I	24.2	44.9	50.0	15.0	8	23.5	14.0	17.5	R1/4	17.5	35.5
8R-03SC-0	8R-03SC-I	24.2	45.9	51.0	15.0	8	24.5	17.0	18.1	R3/8	17.5	43.0
10R-02SC-0	10R-02SC-I	26.6	48.2	54.5	17.0	10	24.5	17.0	18.5	R1/4	18.3	51.0
10R-03SC-0	10R-03SC-I	26.6	49.2	55.5	17.0	10	25.5	17.0	19.1	R3/8	18.3	58.0
10R-04SC-0	10R-04SC-I	26.6	53.2	59.5	17.0	10	29.5	21.0	21.5	R1/2	18.3	76.0
12R-03SC-0	12R-03SC-I	29.1	52.1	61.2	20.0	12	27.0	19.0	20.6	R3/8	19.4	75.0
12R-04SC-0	12R-04SC-I	29.1	56.1	65.2	20.0	12	31.0	21.0	23.0	R1/2	19.4	93.0

型番リスト

表示件数

型番

制御方向

本体材質

ﾁｭｰﾌﾞ外径D

(φ)

ねじサイズT

トラスココード

RoHS?

最小発注数量

メータイン	C3604（黄銅）	4	R1/8	-	10	1個
メータアウト	C3604（黄銅）	4	R1/8	-	10	1個
メータイン	C3604（黄銅）	4	M5×0.8	-	10	1個
メータアウト	C3604（黄銅）	4	M5×0.8	-	10	1個
メータイン	C3604（黄銅）	6	R1/8	-	10	1個
メータアウト	C3604（黄銅）	6	R1/8	360-1030	10	1個
メータイン	C3604（黄銅）	6	R1/4	-	10	1個
メータアウト	C3604（黄銅）	6	R1/4	360-1048	10	1個
メータイン	C3604（黄銅）	6	M5×0.8	-	10	1個
メータアウト	C3604（黄銅）	6	M5×0.8	360-1056	10	1個
メータイン	-	6	R1/8	-	10	1個
メータアウト	-	6	R1/8	158-8753	10	1個
メータイン	-	6	R1/4	-	10	1個
メータアウト	-	6	R1/4	158-8761	10	1個
メータイン	-	6	M5×0.8	-	10	1個
メータアウト	-	6	M5×0.8	158-8745	10	1個
メータイン	C3604（黄銅）	8	R1/8	-	10	1個
メータアウト	C3604（黄銅）	8	R1/8	360-1137	10	1個
メータイン	C3604（黄銅）	8	R1/4	-	10	1個
メータアウト	C3604（黄銅）	8	R1/4	360-1145	10	1個
メータイン	C3604（黄銅）	8	R3/8	-	10	1個
メータアウト	C3604（黄銅）	8	R3/8	360-1153	10	1個
メータイン	-	8	R1/8	-	10	1個
メータアウト	-	8	R1/8	158-8770	10	1個
メータイン	-	8	R1/4	-	10	1個
メータアウト	-	8	R1/4	158-8788	10	1個
メータイン	-	8	R3/8	-	10	1個
メータイン	C3604（黄銅）	10	R1/4	-	10	1個
メータイン	C3604（黄銅）	10	R3/8	-	10	1個
メータアウト	C3604（黄銅）	10	R3/8	360-0645	10	1個
メータイン	C3604（黄銅）	10	R1/2	-	10	1個
メータアウト	C3604（黄銅）	10	R1/2	-	10	1個
メータイン	-	10	R1/4	-	10	1個
メータアウト	-	10	R1/4	158-8800	10	1個
メータイン	-	10	R3/8	-	10	1個
メータアウト	-	10	R3/8	158-8818	10	1個
メータイン	-	10	R1/2	-	10	1個
メータアウト	-	10	R1/2	158-8826	10	1個
メータイン	C3604（黄銅）	12	R3/8	-	10	1個
メータアウト	C3604（黄銅）	12	R3/8	-	10	1個
メータイン	C3604（黄銅）	12	R1/2	-	10	1個
メータアウト	C3604（黄銅）	12	R1/2	-	10	1個
メータイン	-	12	R3/8	-	10	1個
メータアウト	-	12	R3/8	158-8834	10	1個
メータイン	-	12	R1/2	-	10	1個
メータアウト	-	12	R1/2	158-8842	10	1個

通常単価(税別) (税込単価)	通常出荷日

861円 ( 947円 )	4日目
883円 ( 971円 )	4日目
897円 ( 987円 )	4日目
861円 ( 947円 )	4日目
923円 ( 1,015円 )	4日目
989円 ( 1,088円 )	在庫品1日目当日出荷可能
1,063円 ( 1,169円 )	4日目
923円 ( 1,015円 )	6日目
923円 ( 1,015円 )	4日目
1,460円 ( 1,606円 )	在庫品1日目当日出荷可能
847円 ( 932円 )	4日目
797円 ( 877円 )	在庫品1日目当日出荷可能
725円 ( 798円 )	4日目
797円 ( 877円 )	在庫品1日目当日出荷可能
871円 ( 958円 )	6日目
894円 ( 983円 )	11日目
1,405円 ( 1,546円 )	4日目
1,297円 ( 1,427円 )	在庫品1日目当日出荷可能
1,405円 ( 1,546円 )	4日目
1,581円 ( 1,739円 )	在庫品1日目当日出荷可能
1,292円 ( 1,421円 )	4日目
1,464円 ( 1,610円 )	在庫品1日目当日出荷可能
861円 ( 947円 )	6日目
839円 ( 923円 )	6日目
930円 ( 1,023円 )	6日目
942円 ( 1,036円 )	在庫品1日目当日出荷可能
1,101円 ( 1,211円 )	4日目
1,590円 ( 1,749円 )	4日目
1,589円 ( 1,748円 )	4日目
1,784円 ( 1,962円 )	在庫品1日目当日出荷可能
1,510円 ( 1,661円 )	4日目
1,510円 ( 1,661円 )	4日目
1,153円 ( 1,268円 )	6日目
1,153円 ( 1,268円 )	在庫品1日目当日出荷可能
1,208円 ( 1,329円 )	4日目
1,294円 ( 1,423円 )	在庫品1日目当日出荷可能
1,375円 ( 1,513円 )	6日目
1,530円 ( 1,683円 )	在庫品1日目当日出荷可能
1,859円 ( 2,045円 )	4日目
2,324円 ( 2,556円 )	4日目
1,724円 ( 1,896円 )	4日目
1,573円 ( 1,730円 )	4日目
1,318円 ( 1,450円 )	4日目
1,403円 ( 1,543円 )	4日目
1,445円 ( 1,590円 )	6日目
1,363円 ( 1,499円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・回転ロックリングタイプ。
チューブの回し（回転）切れを防止。
・ネジ部シール加工（Rネジ）。
ネジ部シール加工が施されているため、そのまま配管可能。
・ネジ上部の自在性。
エルボボディーとネジ部は、回転可能。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

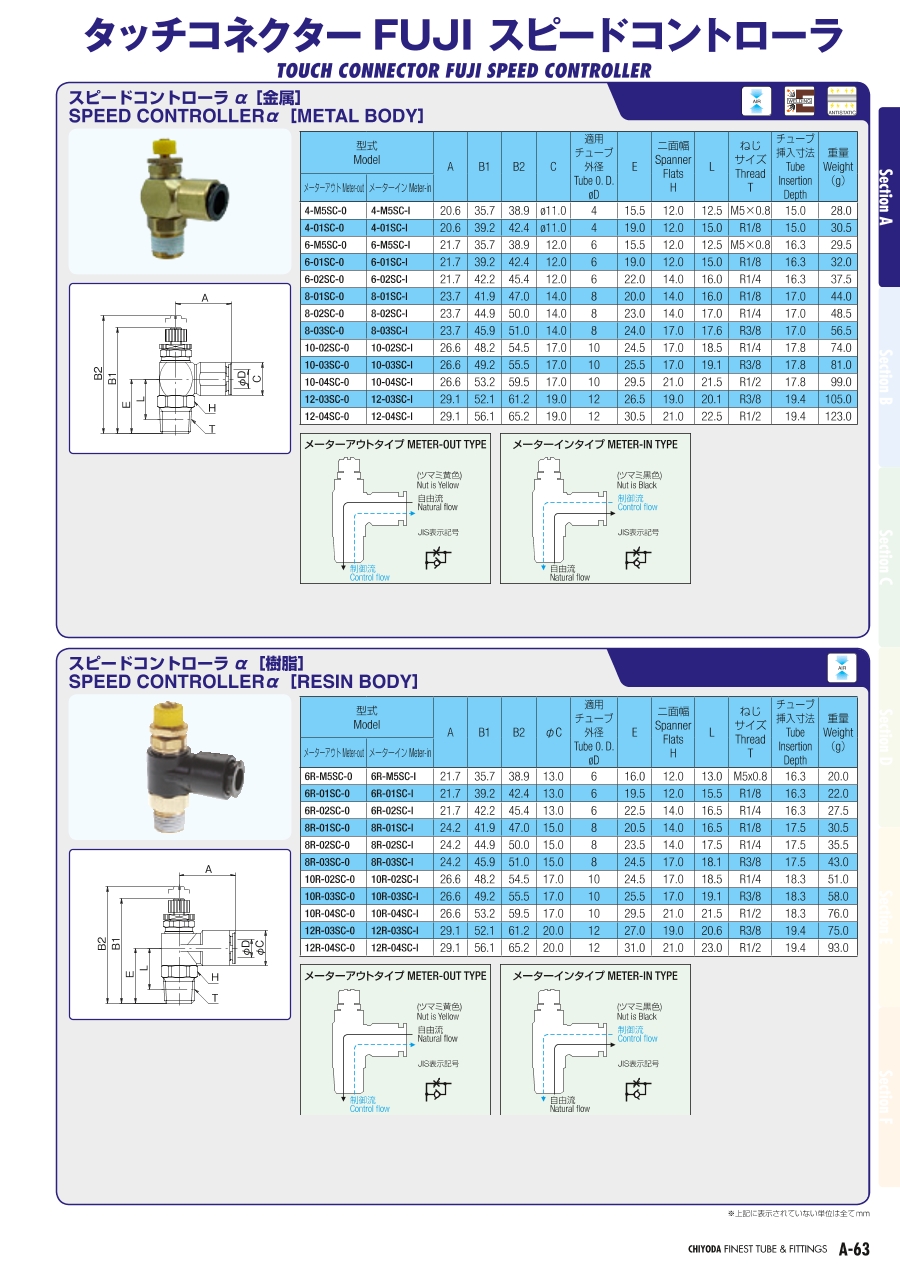

カタログ

カタログ (見開き版)

商品担当おすすめ

千代田通商
タッチコネクターファイブ SUS スピードコントローラα
ステンレス製で強度・耐食性を向上させたスピードコントローラです。エルボボディーとネジ部は回転可能です。
千代田通商
タッチコネクタータイプスピードコントローラα
高い引抜き強度と耐久性が特徴の真空にも対応したワンタッチ継手タイプのスピードコントローラです。オール金属タイプでハードな環境下で威力を発揮します。
千代田通商
タッチチューブ TE耐水性ポリウレタンチューブ
耐水耐油性に優れ、機器配管に最も適したポリウレタンチューブです。柔軟性に優れ、チューブ最小曲半径も他のチューブと比べ小さく、狭い箇所での配管に使用可能です。1m毎にカットマーク付です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

タッチコネクターFUJI スピードコントローラαのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qエアの圧力はどのくらいまで使用出来ますか？

0.05～0.7MPaの範囲までです。
