メカニカル部品技術窓口
タッチコネクターFUJI ミニスピードコントローラα
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 797円～1,620円
- 税込単価
- 877円～1,782円
超小型設計で、配管スペースの軽減が出来るスピードコントローラ。【特長】・回転ロ...
詳細情報を確認する- 本体形状
- エルボ
- 接続部の種類
- おねじ+ワンタッチ継手
- ねじ部材質
- C3604（黄銅）
- ツマミの種類
- 標準
- ロックナットの種類
- リングナット
- 使用温度範囲 (℃)
- -5::60
- 使用圧力範囲 (MPa)
- 0.05::0.7
- 最高使用圧力 (MPa)
- 0.7
商品情報
外形図
製品仕様
外観
メーターアウトタイプ
メーターインタイプ
タッチコネクターFUJI ミニスピードコントローラ共通の仕様
| 使用流体 | 圧縮空気 |
|---|---|
| 使用温度範囲 | -5～+60℃ |
| 使用圧力範囲 | 0.05MPa～0.7MPa |
| 適用チューブ | TE、TP、MTP（ポリウレタンチューブ）、TN（ナイロンチューブ） |
- ※ 上記の圧力数値は常温時（20℃）に測定したものです。
- ※ 凍結無き事。
■主要部品材質
構造図
| 型番 | 部品名 | 材質 |
|---|---|---|
| （1） | 本体樹脂部 | ポリアセタール |
| （2） | メイルアダプター | C3604（黄銅）但し、M3はSUS（ステンレス） |
| （3） | ニードル弁 | SUS（ステンレス） |
| （4） | ロックナット | C3604（黄銅） |
| （5） | パッキン | NBR（ニトリルゴム） |
| （6） | Oリング | NBR（ニトリルゴム） |

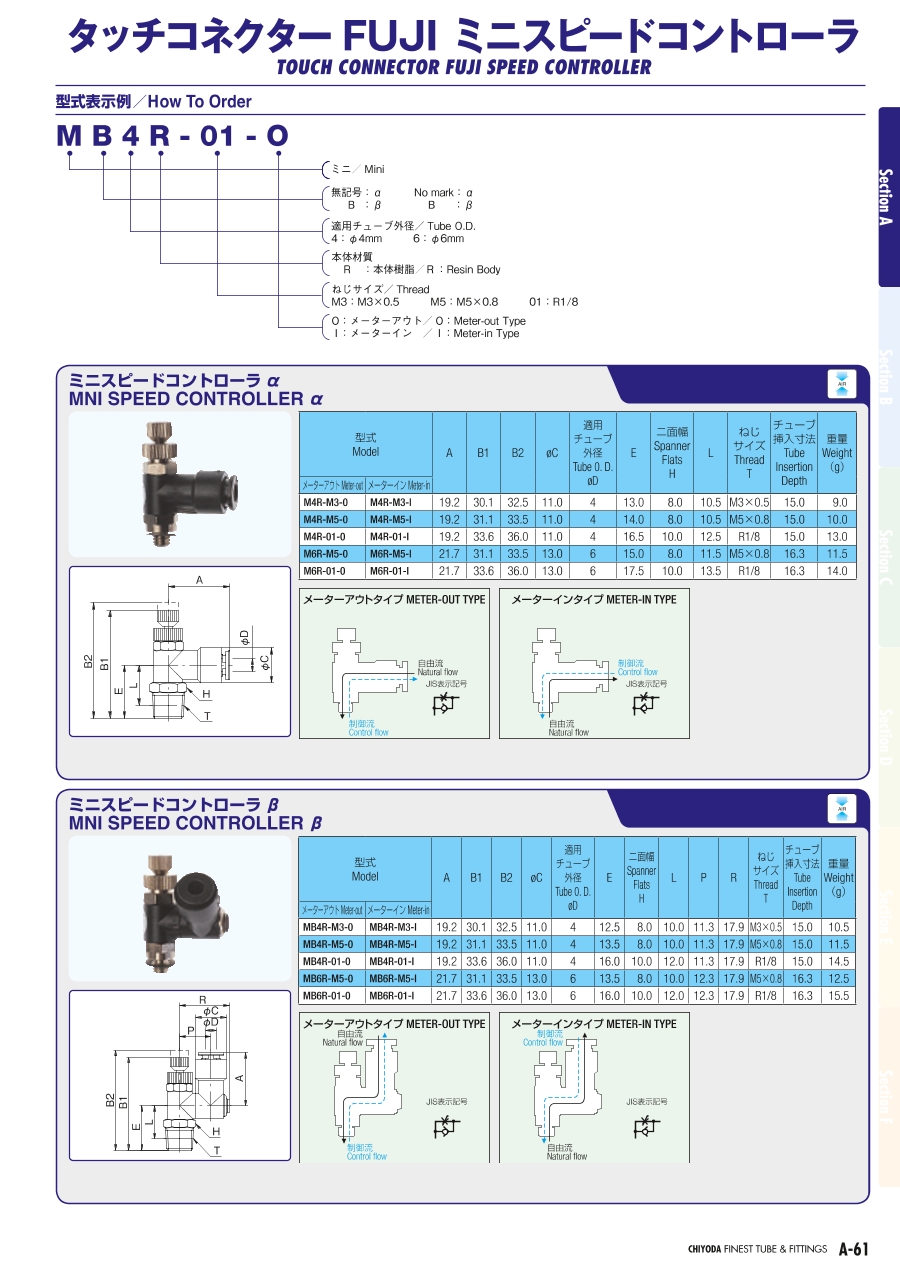

規格表
| 型番 | A | B1 | B2 | φC | 適用チューブ外径 φD | E | 二面幅 H | L | ねじサイズ T | チューブ挿入寸法 | 重量 （g） | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| メーターアウト | メーターイン | |||||||||||
| M4R-M3-0 | M4R-M3-I | 19.2 | 30.1 | 32.5 | 11.0 | 4 | 13.0 | 8.0 | 10.5 | M3×0.5 | 15.0 | 9.0 |
| M4R-M5-0 | M4R-M5-I | 19.2 | 31.1 | 33.5 | 11.0 | 4 | 14.0 | 8.0 | 10.5 | M5×0.8 | 15.0 | 10.0 |
| M4R-01-0 | M4R-01-I | 19.2 | 33.6 | 36.0 | 11.0 | 4 | 16.5 | 10.0 | 12.5 | R1/8 | 15.0 | 13.0 |
| M6R-M5-0 | M6R-M5-I | 21.7 | 31.1 | 33.5 | 13.0 | 6 | 15.0 | 8.0 | 11.5 | M5×0.8 | 16.3 | 11.5 |
| M6R-01-0 | M6R-01-I | 21.7 | 33.6 | 36.0 | 13.0 | 6 | 17.5 | 10.0 | 13.5 | R1/8 | 16.3 | 14.0 |
型番リスト
詳細情報
基本情報
超小型設計で、配管スペースの軽減が出来るスピードコントローラ。
【特長】
・回転ロックリングを採用し、チューブの回し切れを防止する。
・Oリングシール採用で優れた気密性。
・オネジ部にはシール加工済み。
【用途】
・小型シリンダーへの配管委最適。
・狭い箇所での配管に。
商品担当おすすめ
千代田通商
タッチコネクターファイブ ミニスピードコントローラα
小型シリンダに最適なコンパクトなスピードコントローラです。底流量域の速度制御を容易に行える調整機能搭載です。エルボボディーとネジ部は回転可能です。
千代田通商
タッチコネクターFUJI スピードコントローラα
回転ロックリングでチューブの回転切れを防止するスピードコントローラです。ネジ部シール加工が施されているため、そのまま配管可能です。エルボボディーとネジ部は、回転可能です
千代田通商
タッチチューブ TE耐水性ポリウレタンチューブ
耐水耐油性に優れ、機器配管に最も適したポリウレタンチューブです。柔軟性に優れ、チューブ最小曲半径も他のチューブと比べ小さく、狭い箇所での配管に使用可能です。1m毎にカットマーク付です。
