タッチコネクターファイブ SUS スピードコントローラα

カタログ |

数量スライド割引

この商品のFAQをみる（1件）

通常単価(税別): 3,137円～7,537円

税込単価: 3,451円～8,291円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

千代田通商

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

千代田通商

通常出荷日：在庫品1日目

ボディ金属部にステンレスを使用したスピードコントローラ。【特長】・全機種にレー...

種類
スピードコントローラ
本体形状
エルボ
接続部の種類
おねじ+ワンタッチ継手
ねじ部材質
SUS303
ツマミの種類
標準
ロックナットの種類
リングナット
使用温度範囲 (℃)
-5::60
使用圧力範囲 (MPa)
0.05::0.7
最高使用圧力 (MPa)
0.7

未確定：候補が52型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

本体色黒

本体色白

仕様

使用流体	圧縮空気
使用温度範囲	-5～+60℃
使用圧力範囲	0.05MPa～0.7MPa
適用チューブ	TE、TP、MTP（ポリウレタンチューブ）、TN（ナイロンチューブ）

※ 上記の圧力数値は常温時（20℃）に測定したものです。
※ 凍結無き事。

規格表

型番		A	B1	B2	φD	適用チューブ外径 φD	E	二面幅 H	L	ねじサイズ T （おねじ）	チューブ挿入寸法	重量（g）
本体色黒	本体色白	A	B1	B2	φD	適用チューブ外径 φD	E	二面幅 H	L	ねじサイズ T （おねじ）	チューブ挿入寸法	重量（g）
FS4R-M5SC-O（I）	FS4R-M5SCW-O（I）	22.3	35.7	38.9	13.0	4	16.0	12.0	13.0	M5×0.8	12.0	19.2
FS4R-01SC-O（I）	FS4R-01SCW-O（I）	22.3	39.2	42.4	13.0	4	19.5	12.0	15.5	R1/8	12.0	20.5
FS6R-M5SC-O（I）	FS6R-M5SCW-O（I）	22.3	35.7	38.9	13.0	6	16.0	12.0	13.0	M5×0.8	12.5	19.0
FS6R-01SC-O（I）	FS6R-01SCW-O（I）	22.3	39.2	42.4	13.0	6	19.5	12.0	15.5	R1/8	12.5	20.4
FS6R-02SC-O（I）	FS6R-02SCW-O（I）	24.8	44.9	50.1	15.0	6	23.5	14.0	17.5	R1/4	12.5	33.2
FS8R-01SC-O（I）	FS8R-01SCW-O（I）	24.8	41.9	47.1	15.0	8	20.5	14.0	16.5	R1/8	13.7	28.5
FS8R-02SC-O（I）	FS8R-02SCW-O（I）	24.8	44.9	50.1	15.0	8	23.5	14.0	17.5	R1/4	13.7	32.8
FS8R-03SC-O（I）	FS8R-03SCW-O（I）	26.8	49.7	56.0	17.0	8	25.5	17.0	19.1	R3/8	13.7	55.3
FS10R-02SC-O（I）	FS10R-02SCW-O（I）	26.8	48.7	55.0	17.0	10	24.5	17.0	18.5	R1/4	14.6	48.6
FS10R-03SC-O（I）	FS10R-03SCW-O（I）	26.8	49.7	56.0	17.0	10	25.5	17.0	19.1	R3/8	14.6	54.9
FS10R-04SC-O（I）	FS10R-04SCW-O（I）	26.8	53.7	60.0	17.0	10	29.5	21.0	21.5	R1/2	14.6	70.7
FS12R-03SC-O（I）	FS12R-03SCW-O（I）	29.3	52.7	61.8	20.0	12	27.0	19.0	20.6	R3/8	15.4	70.8
FS12R-04SC-O（I）	FS12R-04SCW-O（I）	29.3	56.7	65.8	20.0	12	31.0	21.0	23.0	R1/2	15.4	87.3

型番リスト

表示件数

型番

制御方向

ﾁｭｰﾌﾞ外径D

(φ)

ねじサイズT

本体色

トラスココード

RoHS?

最小発注数量

メータイン	4	R1/8	黒	-	10	1個
メータアウト	4	R1/8	黒	-	10	1個
メータイン	4	R1/8	白	-	10	1個
メータアウト	4	R1/8	白	-	10	1個
メータイン	4	M5×0.8	黒	-	10	1個
メータアウト	4	M5×0.8	黒	-	10	1個
メータイン	4	M5×0.8	白	-	10	1個
メータアウト	4	M5×0.8	白	-	10	1個
メータイン	6	R1/8	黒	-	10	1個
メータアウト	6	R1/8	黒	423-4944	10	1個
メータイン	6	R1/8	白	-	10	1個
メータアウト	6	R1/8	白	-	10	1個
メータイン	6	R1/4	黒	-	10	1個
メータアウト	6	R1/4	黒	423-4952	10	1個
メータイン	6	R1/4	白	-	10	1個
メータアウト	6	R1/4	白	-	10	1個
メータイン	6	M5×0.8	黒	-	10	1個
メータアウト	6	M5×0.8	黒	423-4961	10	1個
メータイン	6	M5×0.8	白	-	10	1個
メータアウト	6	M5×0.8	白	-	10	1個
メータイン	8	R1/8	黒	-	10	1個
メータアウト	8	R1/8	黒	423-4979	10	1個
メータイン	8	R1/8	白	-	10	1個
メータアウト	8	R1/8	白	-	10	1個
メータイン	8	R1/4	黒	-	10	1個
メータアウト	8	R1/4	黒	423-5681	10	1個
メータイン	8	R1/4	白	-	10	1個
メータアウト	8	R1/4	白	-	10	1個
メータイン	8	R3/8	黒	-	10	1個
メータアウト	8	R3/8	黒	-	10	1個
メータイン	8	R3/8	白	-	10	1個
メータアウト	8	R3/8	白	-	10	1個
メータイン	10	R1/4	黒	-	10	1個
メータアウト	10	R1/4	黒	423-4910	10	1個
メータイン	10	R1/4	白	-	10	1個
メータアウト	10	R1/4	白	-	10	1個
メータイン	10	R3/8	黒	-	10	1個
メータアウト	10	R3/8	黒	423-4928	10	1個
メータイン	10	R3/8	白	-	10	1個
メータアウト	10	R3/8	白	-	10	1個
メータイン	10	R1/2	黒	-	10	1個
メータアウト	10	R1/2	黒	-	10	1個
メータイン	10	R1/2	白	-	10	1個
メータアウト	10	R1/2	白	-	10	1個
メータイン	12	R3/8	黒	-	10	1個
メータアウト	12	R3/8	黒	423-4936	10	1個
メータイン	12	R3/8	白	-	10	1個
メータアウト	12	R3/8	白	-	10	1個
メータイン	12	R1/2	黒	-	10	1個
メータアウト	12	R1/2	黒	423-5673	10	1個
メータイン	12	R1/2	白	-	10	1個
メータアウト	12	R1/2	白	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,718円 ( 4,090円 )	3日目
3,645円 ( 4,010円 )	3日目
3,718円 ( 4,090円 )	3日目
4,483円 ( 4,931円 )	3日目
3,202円 ( 3,522円 )	3日目
3,137円 ( 3,451円 )	4日目
3,202円 ( 3,522円 )	3日目
3,922円 ( 4,314円 )	3日目
3,148円 ( 3,463円 )	3日目
4,051円 ( 4,456円 )	4日目
3,718円 ( 4,090円 )	6日目
4,483円 ( 4,931円 )	3日目
4,138円 ( 4,552円 )	3日目
4,056円 ( 4,462円 )	4日目
4,138円 ( 4,552円 )	3日目
5,039円 ( 5,543円 )	3日目
3,486円 ( 3,835円 )	3日目
3,417円 ( 3,759円 )	4日目
3,486円 ( 3,835円 )	3日目
4,208円 ( 4,629円 )	3日目
3,718円 ( 4,090円 )	3日目
3,645円 ( 4,010円 )	4日目
3,718円 ( 4,090円 )	3日目
4,483円 ( 4,931円 )	3日目
4,513円 ( 4,964円 )	6日目
4,424円 ( 4,866円 )	4日目
4,513円 ( 4,964円 )	3日目
5,459円 ( 6,005円 )	3日目
4,809円 ( 5,290円 )	3日目
4,715円 ( 5,187円 )	3日目
4,809円 ( 5,290円 )	3日目
5,606円 ( 6,167円 )	3日目
4,819円 ( 5,301円 )	3日目
4,722円 ( 5,194円 )	6日目
4,819円 ( 5,301円 )	3日目
5,604円 ( 6,164円 )	3日目
4,827円 ( 5,310円 )	3日目
4,730円 ( 5,203円 )	4日目
4,827円 ( 5,310円 )	3日目
5,602円 ( 6,162円 )	3日目
5,084円 ( 5,592円 )	3日目
4,983円 ( 5,481円 )	6日目
5,084円 ( 5,592円 )	3日目
6,169円 ( 6,786円 )	3日目
5,363円 ( 5,899円 )	3日目
5,602円 ( 6,162円 )	6日目
5,363円 ( 5,899円 )	3日目
6,583円 ( 7,241円 )	3日目
6,516円 ( 7,168円 )	3日目
6,283円 ( 6,911円 )	4日目
6,516円 ( 7,168円 )	3日目
7,537円 ( 8,291円 )	4日目

詳細情報

基本情報

基本情報

ボディ金属部にステンレスを使用したスピードコントローラ。
【特長】
・全機種にレーザーマーキングによる型式表記あり。
・新型ロックリングを採用し、配管の操作性が向上。
・新型リングパッキンを採用し、高気密性を保持しつつ接続操作力を軽減。
・難燃樹脂を標準採用。
・銅、亜鉛等の金属イオンの溶出防止。
・強度、耐食性向上。
・タッチコネクターファイブスピードコントローラの高性能を継承。
・エルボボディーとネジ部は回転可能。
【用途】
・食品工場など薬液がかかる配管に最適。

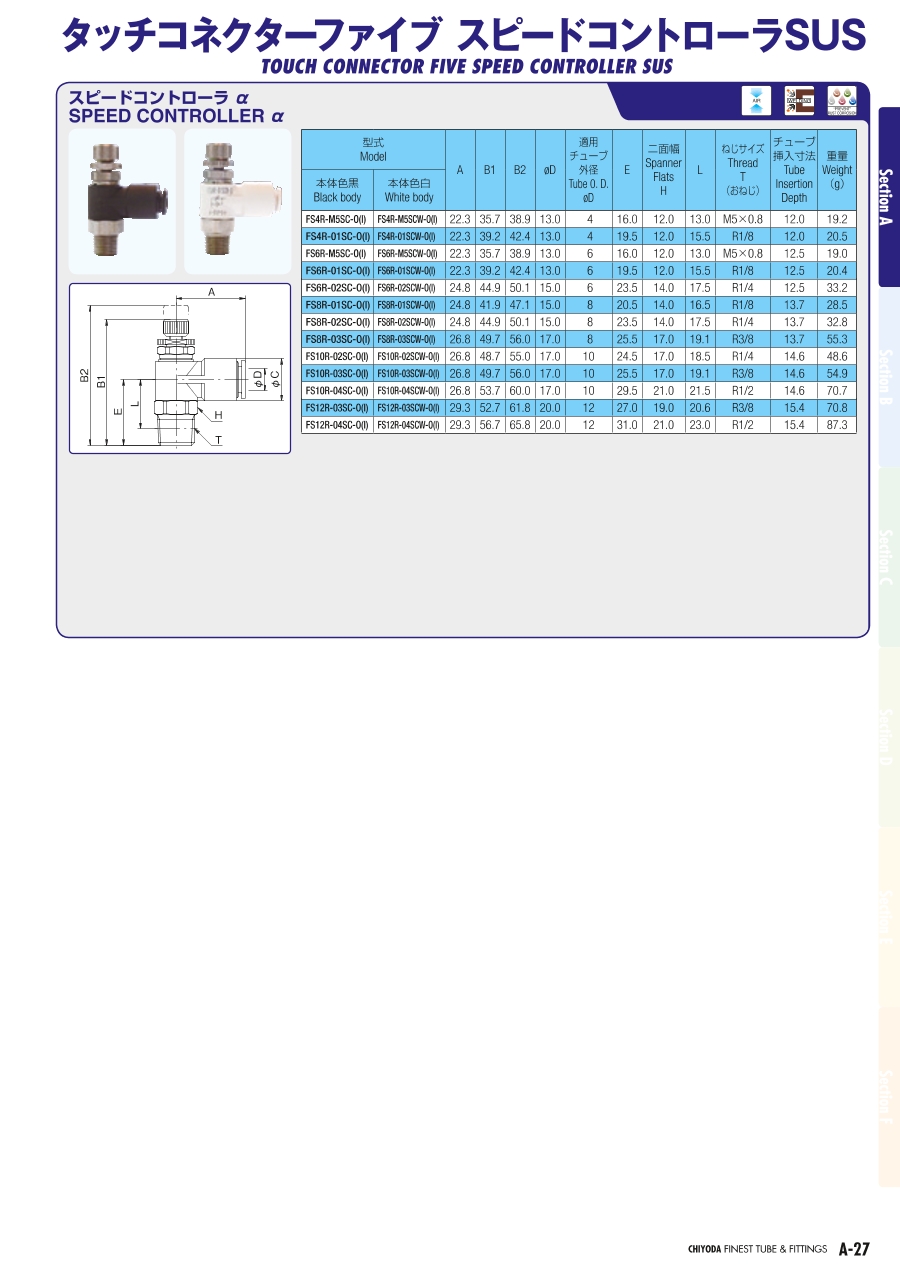

カタログ

カタログ (見開き版)

商品担当おすすめ

千代田通商
タッチコネクターファイブミニスピードコントローラα
小型シリンダに最適なコンパクトなスピードコントローラです。底流量域の速度制御を容易に行える調整機能搭載です。エルボボディーとネジ部は回転可能です。
千代田通商
タッチコネクターFUJI ミニスピードコントローラα
回転ロックリングでチューブの回転切れを防止するミニスピードコントローラ。です。超小型で、配管スペースを軽減出来ます。エルボボディーとネジ部は、回転可能です。
千代田通商
タッチチューブ TE耐水性ポリウレタンチューブ
耐水耐油性に優れ、機器配管に最も適したポリウレタンチューブです。柔軟性に優れ、チューブ最小曲半径も他のチューブと比べ小さく、狭い箇所での配管に使用可能です。1m毎にカットマーク付です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

タッチコネクターファイブ SUS スピードコントローラαのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qエアの圧力はどのくらいまで使用出来ますか？

0.05～0.7MPaの範囲までです。
