シール剤付き管継手 WS継手 組みフランジ

外形図

呼び 1/2～4

製品仕様

• 適用管種：JIS G 3452配管用炭素鋼鋼管、JIS G 3442水配管用亜鉛めっき鋼管
• 規格：JIS B 2301ねじ込み式可鍛鋳鉄製管継手
• 材質：JIS G 5705可鍛鋳鉄品に規定される黒心可鍛鋳鉄品FCMB27-05
• ねじ：JIS B 0203管用テーパねじ
• 表面処理：溶融亜鉛めっき

適用範囲

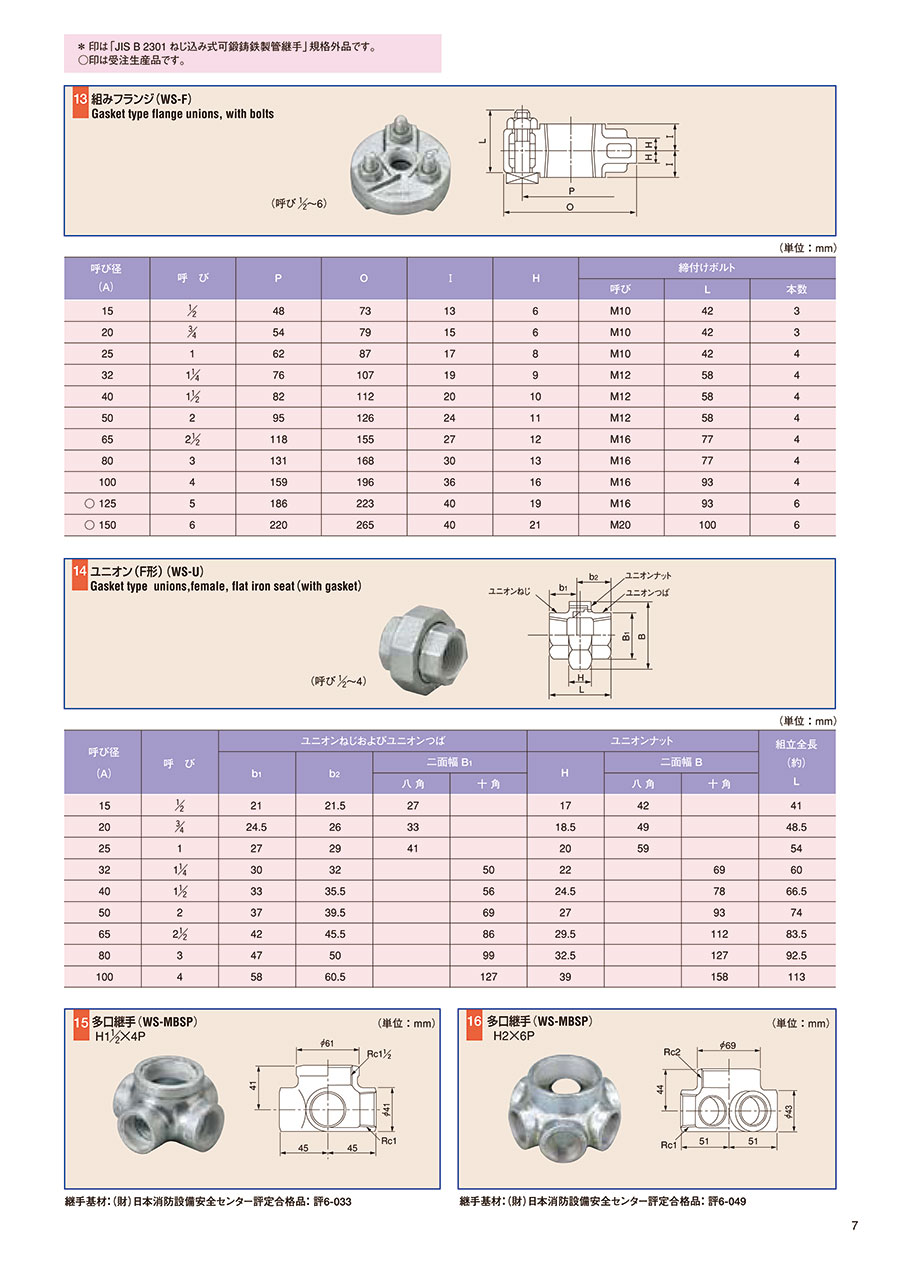

規格表

注意・禁止事項

1. 接続にあたって

エステル系溶剤、ケトン系溶剤を含むシール剤の併用禁止

エステル系溶剤（酢酸エチル、酢酸ブチル等）、ケトン系溶剤（メチルエチルケトン、メチルイソブチルケトン等）を含むシール剤は、プレコートシール剤に悪影響を及ぼすおそれがあるため、使用しないでください。

呼び5B、6Bの接続においては、ねじのばらつき、管の変形などによってプレコートシール剤によるシールが不十分になることがあるため、市販液状シール剤を併用してください。

2. 接続する管のおねじについて

接続するおねじは、ねじゲージ寸法がJIS B 0203の公差範囲内にあり、山欠け、山やせなどの異常のないこと確認してください。

3. ねじのバリとり、清掃

管端部のバリ、異物の付着により、プレコートシール剤の傷つき、はく離、ねじ込みの傷害がおこり、正しいねじ込みができない原因となりますので、バリ取り、付着物の清掃を行ってください。

4. WS継手の締め込み

手締めでねじ込みを行った後、表-1に示す手締め後の締め込み山数を目安に締め込んでください。
手締めの位置は、ねじの加工、継手アイテムによってばらつきを生じることがありますので、締め込みの際にはご注意ください。
手締めの後の締め込み山数まで締め込む前に標準締め付けトルクに達した場合には、そこで締め込みを終了してください。
ねじの変形、かじりなどが発生し、漏れの原因となりますので、過大なトルクで締め込まないでください。

表-1 手締め後の締め込み山数と標準締め付けトルク

施工要領に関して

• 製品に同梱の「WS継手施工のポイント」をご使用前にお読みください。
• 別冊の「WS継手取扱説明書」をご確認ください。
