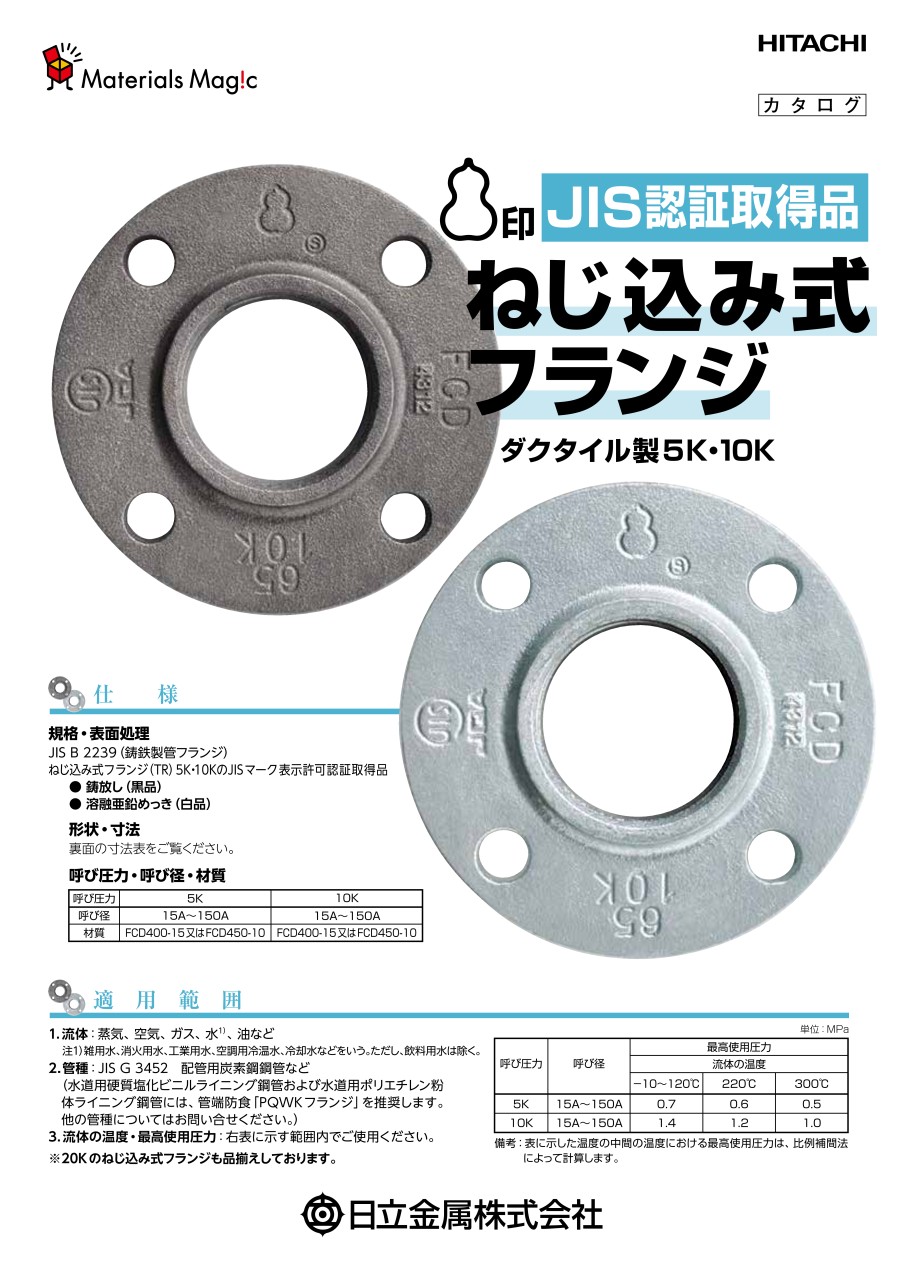

ダクタイル製ねじ込み式フランジ

外形図

製品仕様

規格・表面処理

• JIS B 2239 （鋳鉄製管フランジ）
• ねじ込み式フランジ（TR）5K・10KのJISマーク表示許可認証取得品
• 鋳放し（黒品）／溶融亜鉛めっき（白品）

呼び圧力・呼び径・材質

適用範囲

1. 流体：蒸気、空気、ガス、水^1）、油など
注1）雑用水、消火用水、工業用水、空調用冷温水、冷却水などをいう。ただし、飲料用水は除く。
2. 管種：JIS G 3452 配管用炭素鋼鋼管など（水道用硬質塩化ビニルライニング鋼管および水道用ポリエチレン粉体ライニング鋼管には、管端防食「PQWKフランジ」を推奨します。）
3. 流体の温度・最高使用圧力：下表に示す範囲内でご使用ください。

備考：表に示した温度の中間の温度における最高使用圧力は、比例補間法によって計算します。

規格表

注意・禁止事項

（1）内部流体の種類、温度、および圧力に適したガスケットをご使用ください。
（2）内部流体をシールする為に必要なボルトの締付力は、ガスケットの種類や形状・寸法により異なります。
（3）製品へのJISに関連する表示方法や位置は、写真と異なる場合があります。
