桑名金属工業（旧:日立金属）

管継手組みフランジ

カタログ |

通常単価(税別): 2,627円～37,384円

税込単価: 2,890円～41,122円

通常出荷日：2日目～3日目

【特長】・ねじ接続による中小口径鋼管用の管継手で、JISB2301に「ねじ込み式可鍛鋳鉄製管継手」とし...

よく一緒に見られています

桑名金属工業（旧:日立金属）

通常出荷日：在庫品1日目

よく一緒に見られています

桑名金属工業（旧:日立金属）

通常出荷日：在庫品1日目

未確定：候補が21型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

適用範囲

流体：蒸気、空気、ガス、油、水
温度と圧力：流体の状態と最高使用圧力との関係（JIS B 2301からの抜粋）（右表）
規格：JIS B 2301
ねじ込み式可鍛鋳鉄製管継手
材質：JIS G 5705
可鍛鋳鉄品に規定される黒心可鍛鋳鉄品
FCMB27-05
ねじ：JIS B 0203 管用テーパねじ
適用管種：JIS G 3452 配管用炭素鋼鋼管、JIS G 3442 水配管用亜鉛めっき鋼管

流体の状態	最高使用圧力 MPa
120℃以下の静流水^注）	2.5
300℃以下の蒸気、空気、ガス及び油	1.0

注）静流水とは脈動又は過渡的な変動のない水流。
なお-20℃までの静流体に使用してもよい。
-20℃を超える低温に使用する場合は、受渡当事者間の協定による。

規格表

単位：mm

呼び径（A）	呼び	P	O	I	H	締付ボルト
呼び径（A）	呼び	P	O	I	H	呼び	L	l	本数
^※10	3/8	44	69	10	6	M10	28	20	3
15	1/2	48	73	13	6	M10	42	26	3
20	3/4	54	79	15	6	M10	42	26	3
25	1	62	87	17	8	M10	42	26	4
32	1 1/4	76	107	19	9	M12	58	30	4
40	1 1/2	82	112	20	10	M12	58	30	4
50	2	95	126	24	11	M12	58	30	4
65	2 1/2	118	155	27	12	M16	77	35	4
80	3	131	168	30	13	M16	77	35	4
100	4	159	196	36	16	M16	93	35	4
125	5	186	223	40	19	M16	93	35	6
150	6	220	265	40	21	M20	100	40	6

備考1：ボルト・ナット材質はSS400「JIS G 3101 一般構造用圧延鋼材」相当です。表面処理は亜鉛めっきを施したものと、していないものがあります。
備考2：組みフランジのガスケットは付いておりません。流体の種類・温度・圧力によって選定してください。
備考3：ボルト・ナットの亜鉛めっきは「優めっき」ではありません。
備考4：ボルト・ナットは組みフランジに付いています。

※印：JIS B 2301 附属書Aに規定のないアイテムです。

型番リスト

表示件数

型番

ねじの呼び1	表面処理	締付ボルト	最小発注数量

3/8B(10A)	[亜鉛メッキ] 溶融亜鉛めっき	M10	1個
1/2B(15A)	[なし] なし	M10	1個
1/2B(15A)	[亜鉛メッキ] 溶融亜鉛めっき	M10	1個
3/4B(20A)	[なし] なし	M10	1個
3/4B(20A)	[亜鉛メッキ] 溶融亜鉛めっき	M10	1個
1B(25A)	[なし] なし	M10	1個
1B(25A)	[亜鉛メッキ] 溶融亜鉛めっき	M10	1個
1 1/4B(32A)	[なし] なし	M12	1個
1 1/4B(32A)	[亜鉛メッキ] 溶融亜鉛めっき	M12	1個
1 1/2B(40A)	[なし] なし	M12	1個
1 1/2B(40A)	[亜鉛メッキ] 溶融亜鉛めっき	M12	1個
2B(50A)	[なし] なし	M12	1個
2B(50A)	[亜鉛メッキ] 溶融亜鉛めっき	M12	1個
2 1/2B(65A)	[なし] なし	M16	1個
2 1/2B(65A)	[亜鉛メッキ] 溶融亜鉛めっき	M16	1個
3B(80A)	[なし] なし	M16	1個
3B(80A)	[亜鉛メッキ] 溶融亜鉛めっき	M16	1個
4B(100A)	[なし] なし	M16	1個
4B(100A)	[亜鉛メッキ] 溶融亜鉛めっき	M16	1個
5B(125A)	[亜鉛メッキ] 溶融亜鉛めっき	M16	1個
6B(150A)	[亜鉛メッキ] 溶融亜鉛めっき	M20	1個

通常単価(税別) (税込単価)	通常出荷日

2,942円 ( 3,236円 )	3日目
2,627円 ( 2,890円 )	2日目
2,627円 ( 2,890円 )	2日目
2,750円 ( 3,025円 )	2日目
2,815円 ( 3,097円 )	2日目
2,837円 ( 3,121円 )	2日目
2,995円 ( 3,295円 )	2日目
4,375円 ( 4,813円 )	2日目
4,202円 ( 4,622円 )	2日目
4,343円 ( 4,777円 )	2日目
4,854円 ( 5,339円 )	2日目
5,087円 ( 5,596円 )	2日目
5,329円 ( 5,862円 )	2日目
9,267円 ( 10,194円 )	3日目
9,267円 ( 10,194円 )	3日目
10,313円 ( 11,344円 )	3日目
10,313円 ( 11,344円 )	3日目
15,045円 ( 16,550円 )	3日目
15,045円 ( 16,550円 )	3日目
31,922円 ( 35,114円 )	3日目
37,384円 ( 41,122円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・ねじ接続による中小口径鋼管用の管継手で、JISB2301に「ねじ込み式可鍛鋳鉄製管継手」として規定されている継手です。
・JIS規格外品も一部製造しております。
・主な材料はマレブル（R）（黒心可鍛鋳鉄）で、ねじ部には管用テーパねじが加工してあり、表面を処理する場合は溶融亜鉛めっきを施しています。
・溶融亜鉛めっきは、環境負荷を軽減した優めっきに切り替えました。

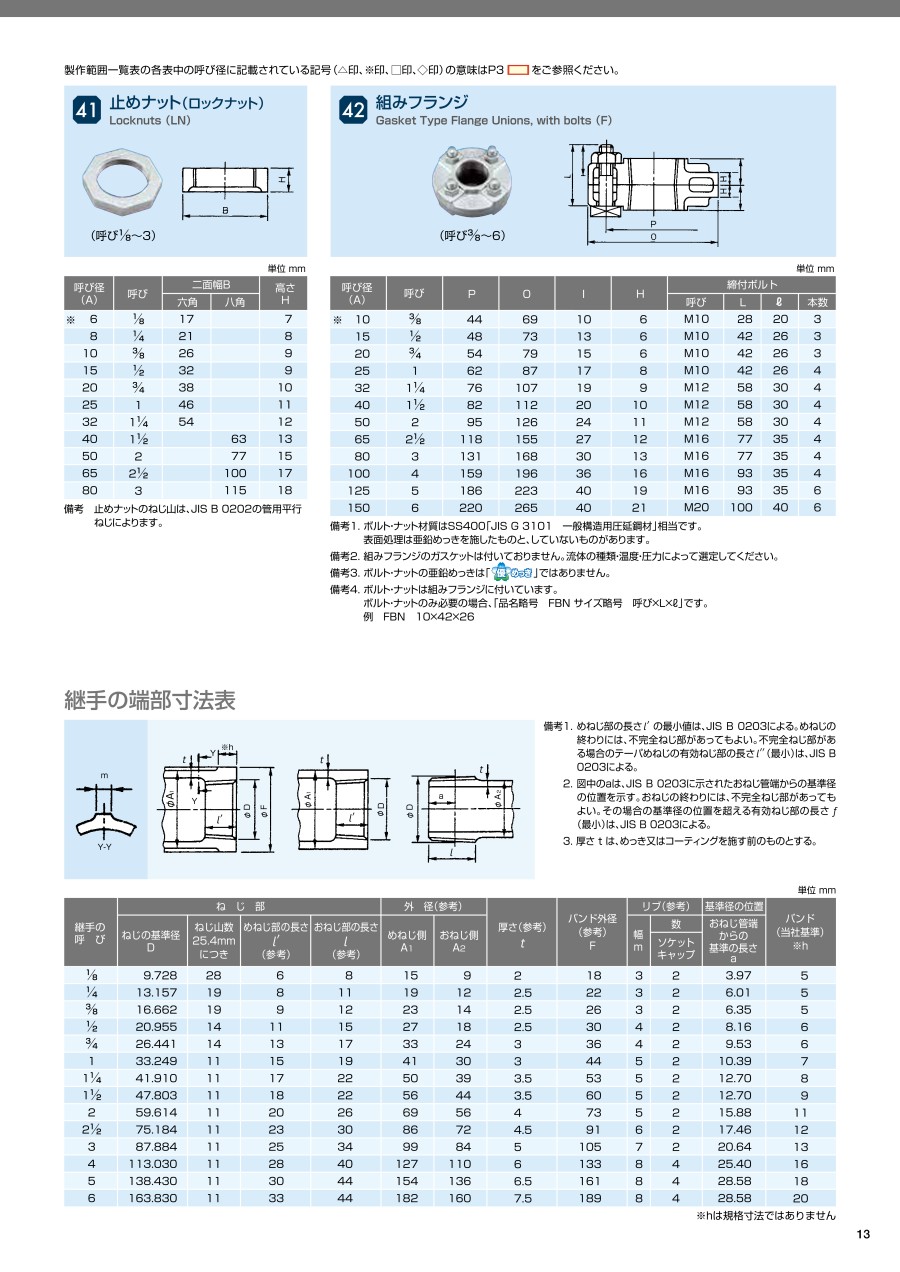

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
