メカニカル部品技術窓口
管継手 みがきプラグ
未確定：候補が6型番あります。
商品情報
外形図
製品仕様
適用範囲
- 流体：蒸気、空気、ガス、油、水
- 温度と圧力：流体の状態と最高使用圧力との関係（JIS B 2301からの抜粋）（右表）
- 規格：JIS B 2301（ねじ込み式可鍛鋳鉄製管継手）
- 材質：JIS G 5705（可鍛鋳鉄品に規定される黒心可鍛鋳鉄品：FCMB27-05）
- ねじ：JIS B 0203（管用テーパねじ）
- 適用管種：
JIS G 3452（配管用炭素鋼鋼管）
JIS G 3442（水配管用亜鉛めっき鋼管）
| 流体の状態 | 最高使用圧力 MPa |
|---|---|
| 120℃以下の静流水注） | 2.5 |
| 300℃以下の蒸気、空気、ガス及び油 | 1.0 |
注）静流水とは、脈動又は過渡的な変動のない水流。
なお、-20℃までの静流体に使用してもよい。
-20℃を超える低温に使用する場合は、受渡当事者間の協定による。

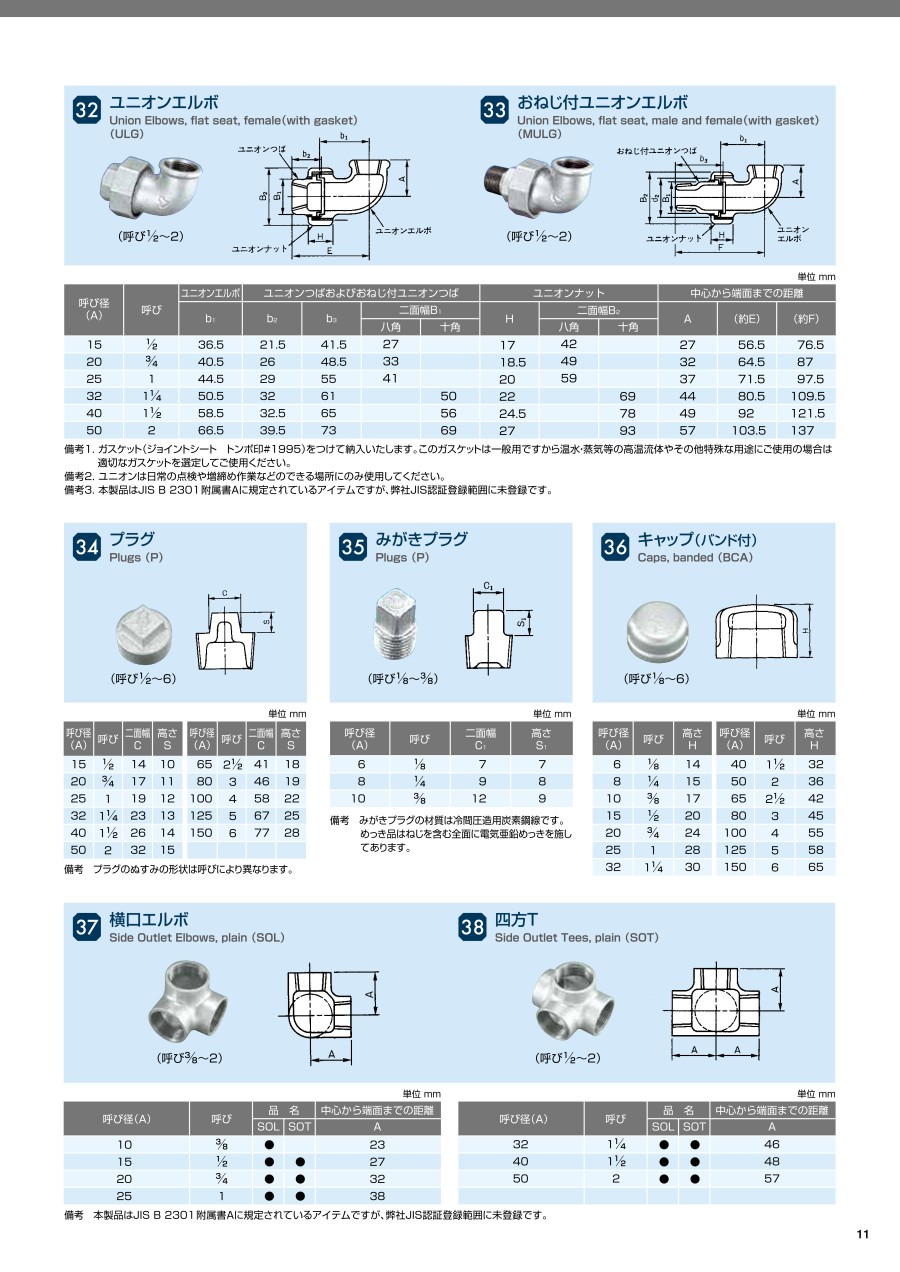

規格表
単位：mm
| 呼び径（A） | 呼び | 二面幅 | 高さ |
|---|---|---|---|
| C1 | S1 | ||
| 6 | 1/8 | 7 | 7 |
| 8 | 1/4 | 9 | 8 |
| 10 | 3/8 | 12 | 9 |
備考：みがきプラグの材質は冷間圧造用炭素鋼線です。めっき品はねじを含む全面に電気亜鉛めっきを施してあります。
詳細情報
基本情報
【特長】
・ねじ接続による中小口径鋼管用の管継手で、JISB2301に「ねじ込み式可鍛鋳鉄製管継手」として規定されている継手です。
・JIS規格外品も一部製造しております。
・主な材料はマレブル（R）（黒心可鍛鋳鉄）で、ねじ部には管用テーパねじが加工してあり、表面を処理する場合は溶融亜鉛めっきを施しています。
・溶融亜鉛めっきは、環境負荷を軽減した優めっきに切り替えました。
管継手 みがきプラグのレビュー
ベアリングユニットのドレン
5
5.02019/05/30
全く問題無く使用出来ました。
古物の修理の際もボルト類は錆落としなどの手入れをせず
新品のこちらを使用した方が経済的だと...もっと読む
0人が参考にしています。
