管継手 径違いT

外形図

製品仕様

適用範囲

規格表

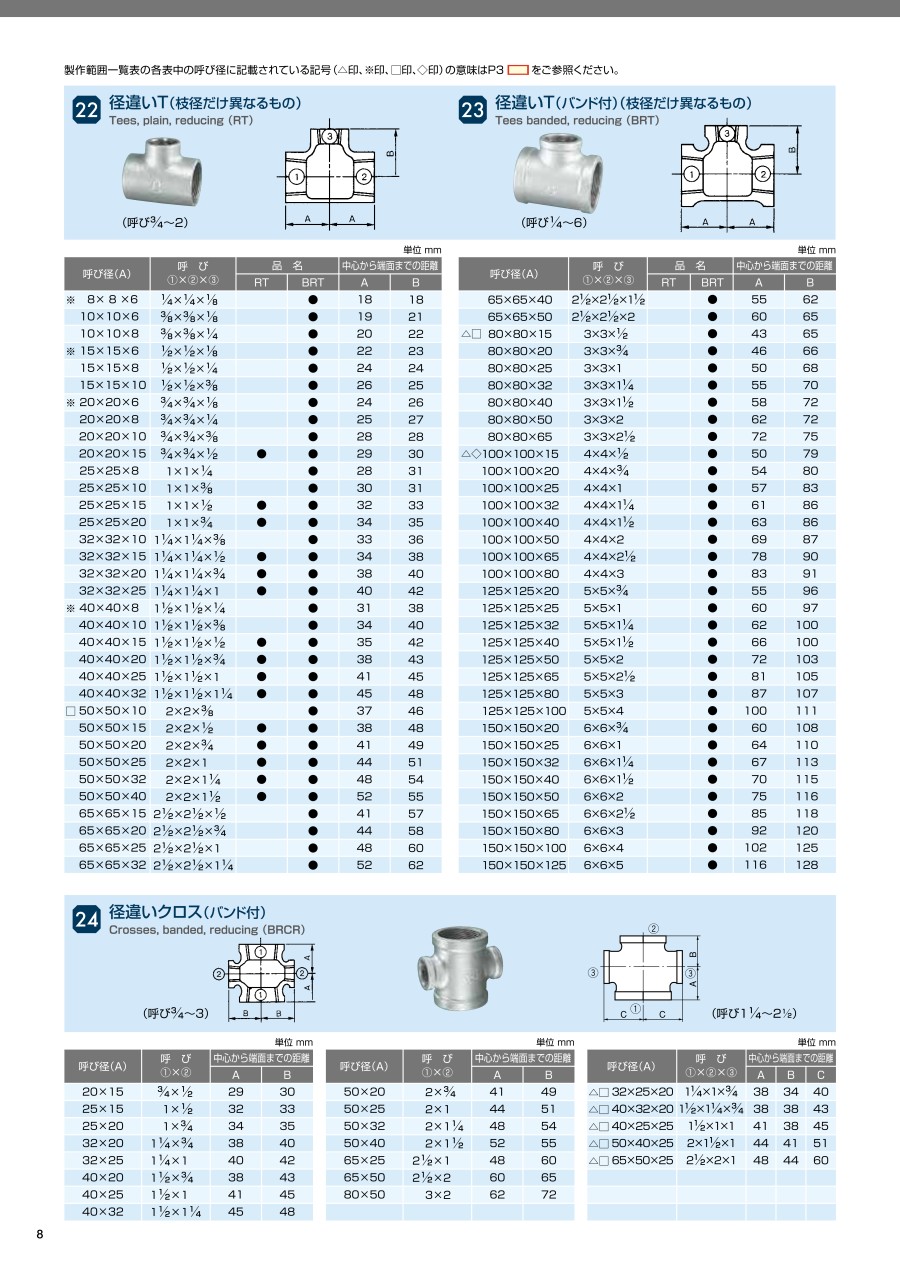

径違いT（枝径だけ異なるもの） RT

単位 mm

径違いT（バンド付）（枝径だけ異なるもの） BRT

※1：JIS B 2301 附属書Aに規定のないアイテムです。
※2：（一財）日本消防設備安全センターの認定品（認定番号：PJ-158号）も品揃えしています。
※3：JIS B 2301 附属書Aに規定されているアイテムですが、JIS認証登録範囲に未登録です。
※4：JIS B 2301 附属書Aに規定されているアイテムですが、寸法は当社標準寸法です。また認証登録品ではありません。

商品特長詳細

ねじ接続による中小口径鋼管用の管継手で、JIS B 2301に「ねじ込み式可鍛鋳鉄製管継手」として規定されている継手です。
JIS規格外品も一部製造しております。
主な材料はマレブル（黒心可鍛鋳鉄）で、ねじ部には管用テーパねじが加工してあり、表面を処理する場合は溶融亜鉛めっきを施しています。
溶融亜鉛めっきは、環境負荷を軽減した優めっきを採用しています。（RoHS規則6物質は、含んでおりません。）

白継手（優めっき）について

鉛とカドミウムを大幅に削減
純度の高い亜鉛地金を使用し、鉛（Pb）とカドミウム（Cd）の含有量を大幅に削減しました。

新たな重金属添加はありません
製造設備や前処理方法の開発により量産技術を確立し、鉛に変わるビスマス（Bi）などの重金属を使用していません。

外観、性能は従来めっき品と同等
JIS B 2301（ねじ込み式可鍛鋳鉄製管継手）の規定を満足しており、外観は従来品と同様に光沢のあるめっきです。

マレブルについて

マレブルは広い意味の鋳鉄の一種ですが、ねずみ鋳鉄または普通鋳鉄と呼ばれる一般の鋳物とは異なり、粘り強さの点で優れ、普通鋳鉄の約2倍の引張強さと7～8倍の衝撃抵抗を備えています。

注意・禁止事項

• 使用目的に合わないシール材を使用すると漏れの原因になります。
• 液状シール材を用いる場合、シール材が硬化する前に、ねじ込み作業を行ってください。
• 液状シール材を必要以上に厚く塗ると、ねじ込んだときに内部にはみ出し、シール材が配管内に入り込み、設備機器に不具合を生じる可能性がありますので注意してください。
• エルボやTなどの接続で一度ねじ込んだものを緩めて方向合わせはしないでください。漏れの原因になります。やむを得ずねじ戻しをするときは、45°以内としてください。
• 液状シール材が硬化した後のねじ戻しは絶対にしないでください。一度締めたねじを取り外したときは、シール材を除去し新たにシール材を塗布し直してください。
• 管の切断、ねじ切りおよびねじ込み作業の詳細は、日本金属継手協会発行の｢正しいねじ込み配管の手引｣をご参照ください。
• 工具の使用に当っては、工具メーカーの施工マニュアルに従い、正しい施工を行ってください。
