管継手 三方径違いT（バンド付）
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 通常単価(税別)
- 938円～18,476円特別価格
- 税込単価
- 1,032円～20,324円特別価格
【特長】・ねじ接続による中小口径鋼管用の管継手で、JISB2301に「ねじ込み...
詳細情報を確認する未確定：候補が62型番あります。
商品情報
外形図
製品仕様
呼び径および呼び順位
適用範囲
- 流体：蒸気、空気、ガス、油、水
- 温度と圧力：流体の状態と最高使用圧力との関係（JIS B 2301からの抜粋）（右表）
- 規格：JIS B 2301（ねじ込み式可鍛鋳鉄製管継手）
- 材質：JIS G 5705（可鍛鋳鉄品に規定される黒心可鍛鋳鉄品：FCMB27-05）
- ねじ：JIS B 0203（管用テーパねじ）
- 適用管種：
JIS G 3452（配管用炭素鋼鋼管）
JIS G 3442（水配管用亜鉛めっき鋼管）
| 流体の状態 | 最高使用圧力 MPa |
|---|---|
| 120℃以下の静流水注） | 2.5 |
| 300℃以下の蒸気、空気、ガス及び油 | 1.0 |
注）静流水とは、脈動又は過渡的な変動のない水流。
なお、-20℃までの静流体に使用してもよい。
-20℃を超える低温に使用する場合は、受渡当事者間の協定による。

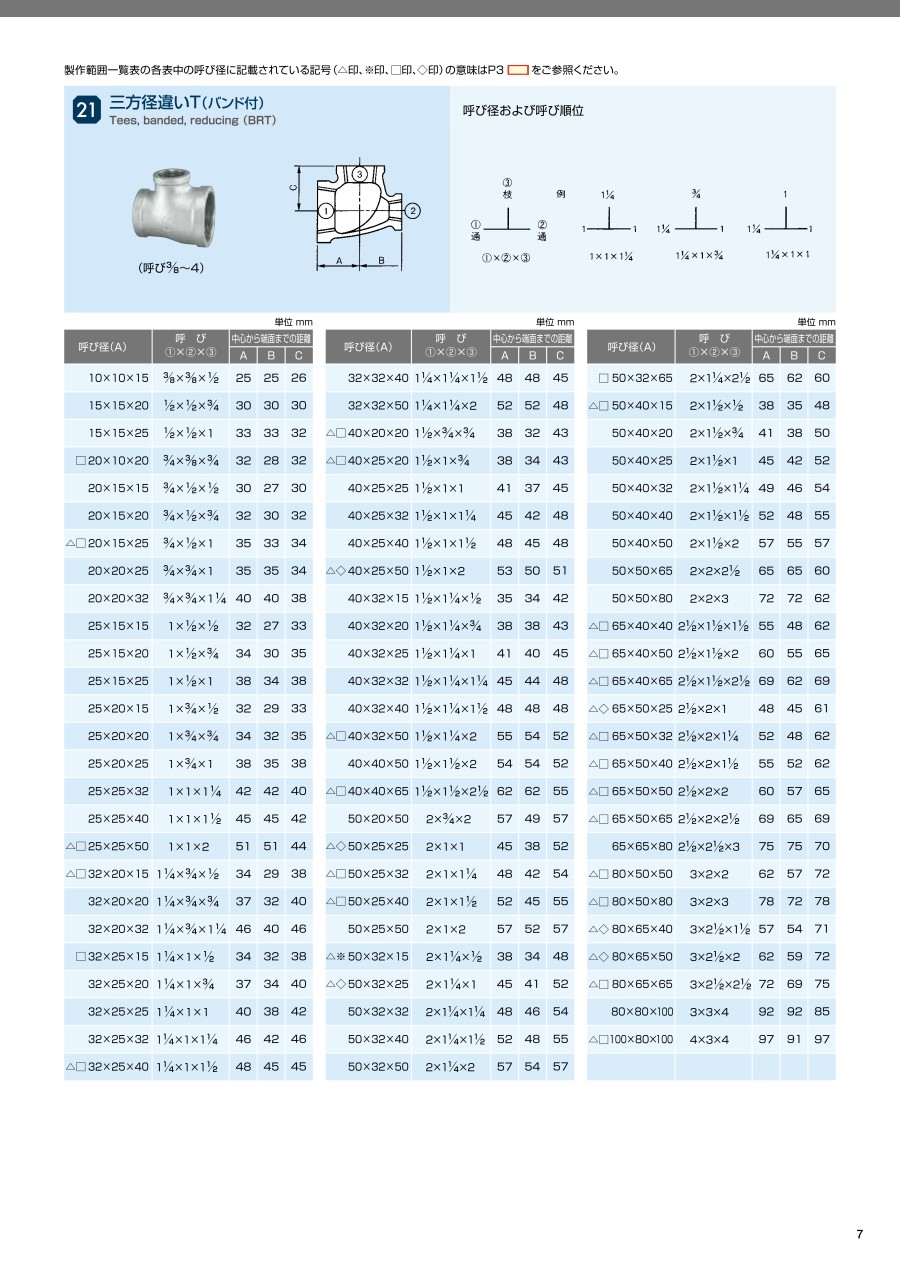

規格表
- △印：（一財）日本消防設備安全センターの認定品（認定番号：PJ-158号）もあります。
- □印：JIS B 2301附属書Aに規定されているアイテムですが、日立金属JIS認証登録範囲に未登録です。
- ◇印：JIS B 2301附属書Aに規定されているアイテムですが、寸法は日立金属標準寸法です。また認証登録品ではありません。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
963円 ( 1,059円 ) | 3日目 |
963円 ( 1,059円 ) | 3日目 |
1,038円 ( 1,142円 ) | 3日目 |
964円 ( 1,060円 ) | 3日目 |
1,136円 ( 1,250円 ) | 3日目 |
1,136円 ( 1,250円 ) | 3日目 |
1,038円 ( 1,142円 ) | 3日目 |
1,214円 ( 1,335円 ) | 3日目 |
938円 ( 1,032円 ) | 9日目 |
1,038円 ( 1,142円 ) | 2日目 |
1,038円 ( 1,142円 ) | 2日目 |
2,190円 ( 2,409円 ) | 3日目 |
2,508円 ( 2,759円 ) | 3日目 |
3,494円 ( 3,843円 ) | 3日目 |
2,067円 ( 2,274円 ) | 2日目 |
2,067円 ( 2,274円 ) | 2日目 |
2,067円 ( 2,274円 ) | 2日目 |
2,067円 ( 2,274円 ) | 3日目 |
2,166円 ( 2,383円 ) | 2日目 |
2,067円 ( 2,274円 ) | 2日目 |
2,508円 ( 2,759円 ) | 2日目 |
2,508円 ( 2,759円 ) | 3日目 |
3,494円 ( 3,843円 ) | 2日目 |
2,508円 ( 2,759円 ) | 2日目 |
2,508円 ( 2,759円 ) | 2日目 |
2,508円 ( 2,759円 ) | 2日目 |
2,508円 ( 2,759円 ) | 2日目 |
2,508円 ( 2,759円 ) | 3日目 |
2,508円 ( 2,759円 ) | 2日目 |
2,508円 ( 2,759円 ) | 2日目 |
2,508円 ( 2,759円 ) | 2日目 |
2,508円 ( 2,759円 ) | 2日目 |
3,494円 ( 3,843円 ) | 2日目 |
3,494円 ( 3,843円 ) | 2日目 |
7,870円 ( 8,657円 ) | 2日目 |
3,494円 ( 3,843円 ) | 3日目 |
3,494円 ( 3,843円 ) | 3日目 |
3,494円 ( 3,843円 ) | 3日目 |
3,494円 ( 3,843円 ) | 3日目 |
3,494円 ( 3,843円 ) | 2日目 |
3,494円 ( 3,843円 ) | 2日目 |
3,494円 ( 3,843円 ) | 2日目 |
3,494円 ( 3,843円 ) | 2日目 |
3,494円 ( 3,843円 ) | 2日目 |
3,494円 ( 3,843円 ) | 3日目 |
7,870円 ( 8,657円 ) | 3日目 |
10,835円 ( 11,919円 ) | 3日目 |
7,870円 ( 8,657円 ) | 3日目 |
7,870円 ( 8,657円 ) | 2日目 |
7,870円 ( 8,657円 ) | 3日目 |
7,870円 ( 8,657円 ) | 3日目 |
7,870円 ( 8,657円 ) | 3日目 |
7,870円 ( 8,657円 ) | 3日目 |
7,870円 ( 8,657円 ) | 2日目 |
7,870円 ( 8,657円 ) | 2日目 |
10,835円 ( 11,919円 ) | 3日目 |
10,835円 ( 11,919円 ) | 3日目 |
10,835円 ( 11,919円 ) | 3日目 |
10,835円 ( 11,919円 ) | 3日目 |
10,835円 ( 11,919円 ) | 3日目 |
詳細情報
基本情報
【特長】
・ねじ接続による中小口径鋼管用の管継手で、JISB2301に「ねじ込み式可鍛鋳鉄製管継手」として規定されている継手です。
・JIS規格外品も一部製造しております。
・主な材料はマレブル（R）（黒心可鍛鋳鉄）で、ねじ部には管用テーパねじが加工してあり、表面を処理する場合は溶融亜鉛めっきを施しています。
・溶融亜鉛めっきは、環境負荷を軽減した優めっきに切り替えました。
