管継手 ベンド
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,212円～5,461円
- 税込単価
- 1,333円～6,007円
【特長】・ねじ接続による中小口径鋼管用の管継手で、JISB2301に「ねじ込み...
詳細情報を確認する- 種類
- 継手
- 接続種類
- ねじ⇔ねじ同径・同種
- 最高使用圧力区分
- 2.0Mpa超
- 最高使用圧力 (MPa)
- 2.5
- 内面樹脂ライニング
- なし
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が14型番あります。
商品情報

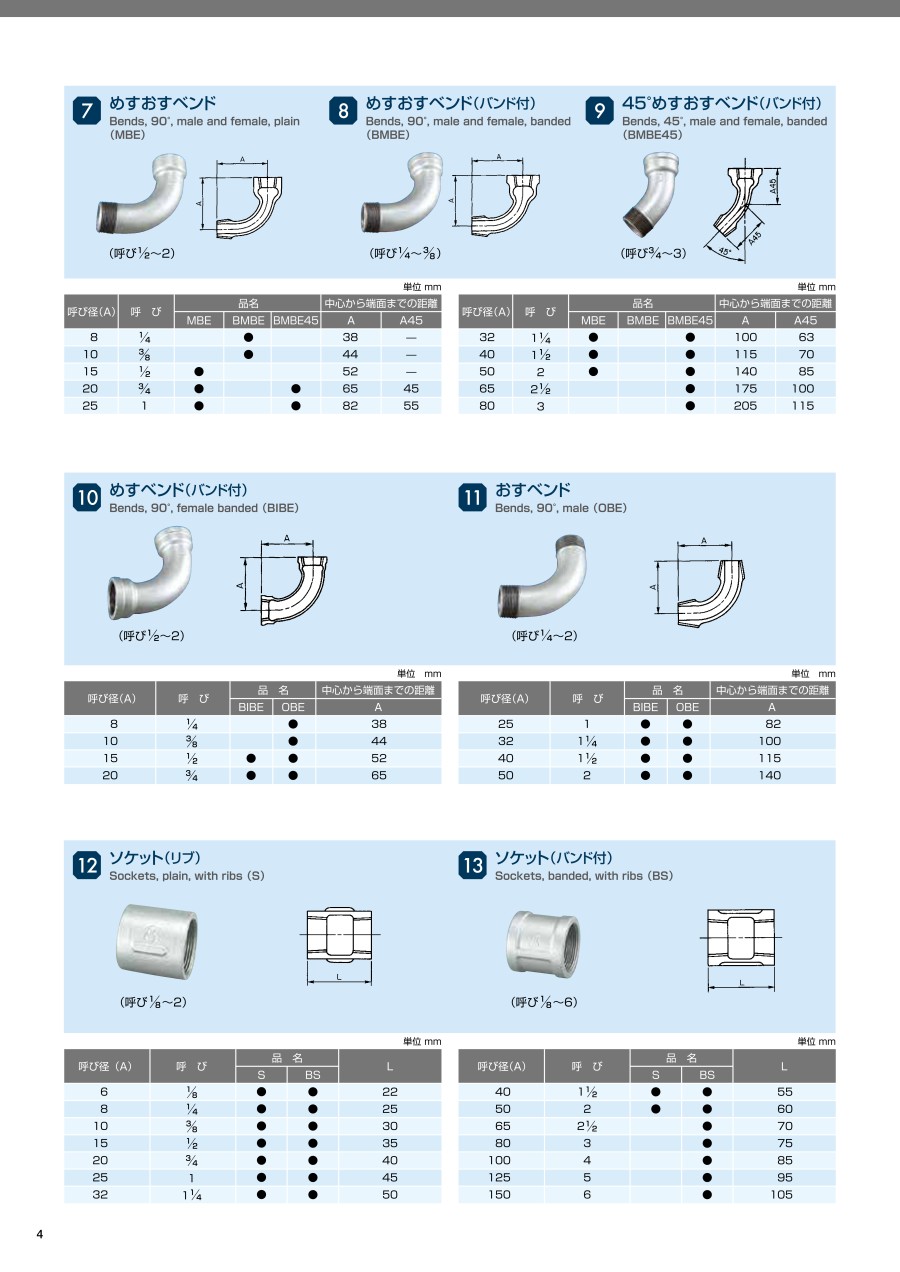

外形図
めすベンド（バンド付）（BIBE）
おすベンド（OBE）
製品仕様
適用範囲
- 流体：蒸気、空気、ガス、油、水
- 温度と圧力：流体の状態と最高使用圧力との関係（JIS B 2301からの抜粋）（右表）
- 規格：JIS B 2301（ねじ込み式可鍛鋳鉄製管継手）
- 材質：JIS G 5705（可鍛鋳鉄品に規定される黒心可鍛鋳鉄品：FCMB27-05）
- ねじ：JIS B 0203（管用テーパねじ）
- 適用管種：
JIS G 3452（配管用炭素鋼鋼管）
JIS G 3442（水配管用亜鉛めっき鋼管）
| 流体の状態 | 最高使用圧力 MPa |
|---|---|
| 120℃以下の静流水注） | 2.5 |
| 300℃以下の蒸気、空気、ガス及び油 | 1.0 |
注）静流水とは、脈動又は過渡的な変動のない水流。
なお、-20℃までの静流体に使用してもよい。
-20℃を超える低温に使用する場合は、受渡当事者間の協定による。
規格表
単位：mm
| 型番 | 呼び径（A） | 呼び | 中心から端面までの距離 |
|---|---|---|---|
| A | |||
| BIBE | 15 | 1/2 | 52 |
| 20 | 3/4 | 65 | |
| 25 | 1 | 82 | |
| 32 | 1 1/4 | 100 | |
| 40 | 1 1/2 | 115 | |
| 50 | 2 | 140 | |
| OBE | 8 | 1/4 | 38 |
| 10 | 3/8 | 44 | |
| 15 | 1/2 | 52 | |
| 20 | 3/4 | 65 | |
| 25 | 1 | 82 | |
| 32 | 1 1/4 | 100 | |
| 40 | 1 1/2 | 115 | |
| 50 | 2 | 140 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,377円 ( 1,515円 ) | 3日目 |
1,350円 ( 1,485円 ) | 3日目 |
2,099円 ( 2,309円 ) | 3日目 |
2,729円 ( 3,002円 ) | 3日目 |
3,830円 ( 4,213円 ) | 3日目 |
5,364円 ( 5,900円 ) | 3日目 |
1,245円 ( 1,370円 ) | 3日目 |
1,212円 ( 1,333円 ) | 3日目 |
1,424円 ( 1,566円 ) | 3日目 |
1,332円 ( 1,465円 ) | 3日目 |
2,020円 ( 2,222円 ) | 3日目 |
2,589円 ( 2,848円 ) | 3日目 |
3,468円 ( 3,815円 ) | 3日目 |
5,461円 ( 6,007円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・ねじ接続による中小口径鋼管用の管継手で、JISB2301に「ねじ込み式可鍛鋳鉄製管継手」として規定されている継手です。
・JIS規格外品も一部製造しております。
・主な材料はマレブル（R）（黒心可鍛鋳鉄）で、ねじ部には管用テーパねじが加工してあり、表面を処理する場合は溶融亜鉛めっきを施しています。
・溶融亜鉛めっきは、環境負荷を軽減した優めっきに切り替えました。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
管継手 ベンドのレビュー
機械装置の配管として
5
5.02019/07/11
機械装置の配管として、たくさんのラインナップがあり大変助かっています
