ソケット ハイパワージョイント（鋼管・塩ビ管用）
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,124円～11,098円
- 税込単価
- 1,236円～12,208円
【特長】・メカニカル継手ですので、管を切断し、ナットを締めることで容易に接続が...
詳細情報を確認する- 種類
- ストレート
- 接続種類
- 管⇔管 同径
- 適用管サイズ 規格
- 鋼管JISサイズ
- 材質
- 可鍛鋳鉄
- 最高使用圧力区分 (MPa)
- 2.0MPa以下
- 使用流体
- 水 / 空気 / ガス / 油
- 最高使用圧力 (MPa)
- 1.0
- 継手種類
- メカニカル継手
- 適用管種類
- 鋼管（一般）
商品情報

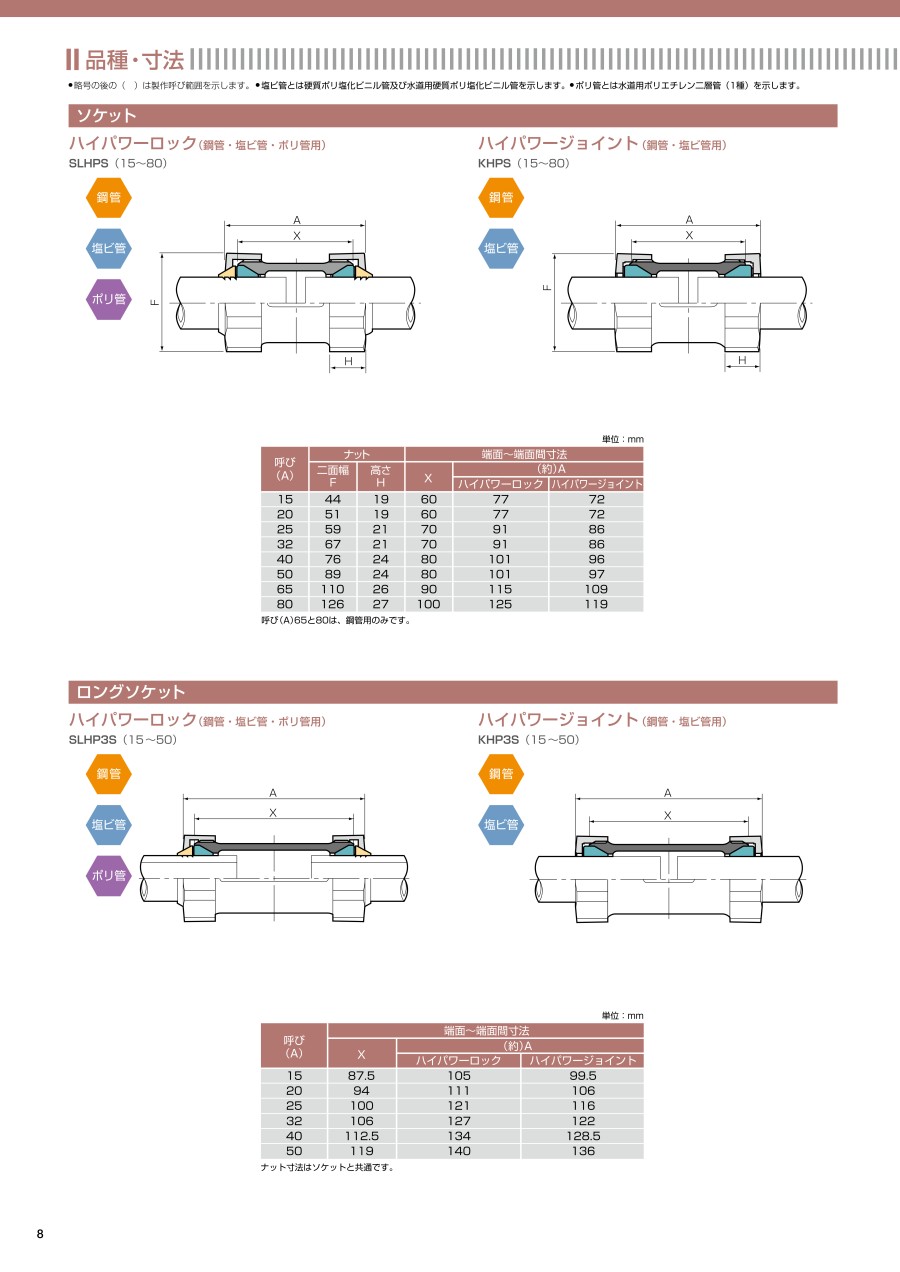

外形図
製品仕様
- 塩ビ管とは硬質ポリ塩化ビニル管及び水道用硬質ポリ塩化ビニル管を示します。
構造
＜本体・ナットの表面処理＞
- 水道用：エポキシ樹脂
- 一般用：溶融亜鉛めっき
最高使用圧力
| 流体 | 最高使用圧力（MPa） |
|---|---|
| 水、空気、油注 | 1.0 |
注：油とは灯油、重油、潤滑油、作動油等で、添加剤入り作動油には使用できません。
法令（危険物等）が適用される配管の場合は、事前に関係所轄に使用の可否を確認してください。
※ハイパージョイントは、パイプが抜けないように固定して使用した場合に、上記の最高使用圧力になります。
流体温度
使用温度は、-10～+60℃（水の場合0～+40℃）です。60℃を超えてのご使用は、パッキンを耐熱用に交換してご使用ください。
凍結させますと本体破壊および管の抜けにつながります。
規格表
| 呼び （A） | ナット | 端面～端面間寸法 | ||
|---|---|---|---|---|
| 二面幅 F | 高さ H | X | （約）A | |
| 15 | 44 | 19 | 60 | 72 |
| 20 | 51 | 19 | 60 | 72 |
| 25 | 59 | 21 | 70 | 86 |
| 32 | 67 | 21 | 70 | 86 |
| 40 | 76 | 24 | 80 | 96 |
| 50 | 89 | 24 | 80 | 97 |
| 65 | 110 | 26 | 90 | 109 |
| 80 | 126 | 27 | 100 | 119 |
※呼び（A）65と80は、鋼管用のみです。
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,360円 ( 1,496円 ) | 3日目 |
1,124円 ( 1,236円 ) | 3日目 |
1,475円 ( 1,623円 ) | 3日目 |
1,563円 ( 1,719円 ) | 在庫品1日目当日出荷可能 |
1,994円 ( 2,193円 ) | 3日目 |
2,254円 ( 2,479円 ) | 在庫品1日目当日出荷可能 |
2,479円 ( 2,727円 ) | 3日目 |
2,529円 ( 2,782円 ) | 3日目 |
3,017円 ( 3,319円 ) | 3日目 |
2,834円 ( 3,117円 ) | 3日目 |
4,429円 ( 4,872円 ) | 3日目 |
3,705円 ( 4,076円 ) | 5日目 |
7,489円 ( 8,238円 ) | 3日目 |
7,860円 ( 8,646円 ) | 3日目 |
9,636円 ( 10,600円 ) | 3日目 |
11,098円 ( 12,208円 ) | 3日目 |
詳細情報
基本情報
【特長】
・メカニカル継手ですので、管を切断し、ナットを締めることで容易に接続が可能です。
・ハイパワージョイントは、ロックリングが無くゴムパッキンが管外面におし当てられる構造のため、多少の伸縮に対応できる接続になります（抜け止めは別途必要です）。
