メカニカル部品技術窓口
旋回ニードルバルブ（ねじ込み式） VTS
- 通常単価(税別)
- 2,659円
- 税込単価
- 2,925円
・ねじ込み式の旋回ニードルバルブです。・素材にカドミレス黄銅を使用しております...
詳細情報を確認するVTS-83838の仕様・寸法情報
本体形状
アングル
本体材質
カドミレス黄銅
使用流体
空気 / 油
供給側 適用ねじ
[Rc(R)] Rねじ
供給側 適用ねじの呼び S2
3/8B(10A)
制御(排出)側 接続種類
Rcねじ
制御(排出)側 ねじの呼び S1
3/8B(10A)
ハンドル形状
ローレットハンドル
本体ライニング
なし
使用温度範囲(℃)
-20～100
使用圧力範囲(MPa)
3.5～7
長さ L(mm)
76
ハンドル径 D(φ)
22
操作方式
手動式
商品情報
外形図
製品仕様
製品仕様
最高使用圧力：7.0 MPa
常用使用圧力：3.5 MPa
使用温度範囲：-20℃～ +100℃ ※凍結なきこと
| （1） ハンドル締付ナット | JIS H3250 C3604 快削黄銅棒 |
|---|---|
| （2）座金 | JIS G3506 SWRH82A |
| （3）回転指示板 | JIS H4000 A1070P |
| （4）ハンドル | JIS H5302 ADC-12 アルミニウム合金ダイカスト |
| （5）弁棒 | JIS H3250 C3604 快削黄銅棒 |
| （6）グランドナット | JIS H3250 C3604 快削黄銅棒 |
| （7）Oリング | JIS B2401 1A ニトリルゴム（NBR） |
| （8）リング | JIS H3250 C3604 快削黄銅棒 |
| （9）リングナット | JIS H3250 C3604 快削黄銅棒 |
| （10）本体 | JIS H3250 C3771 鍛造用黄銅 |

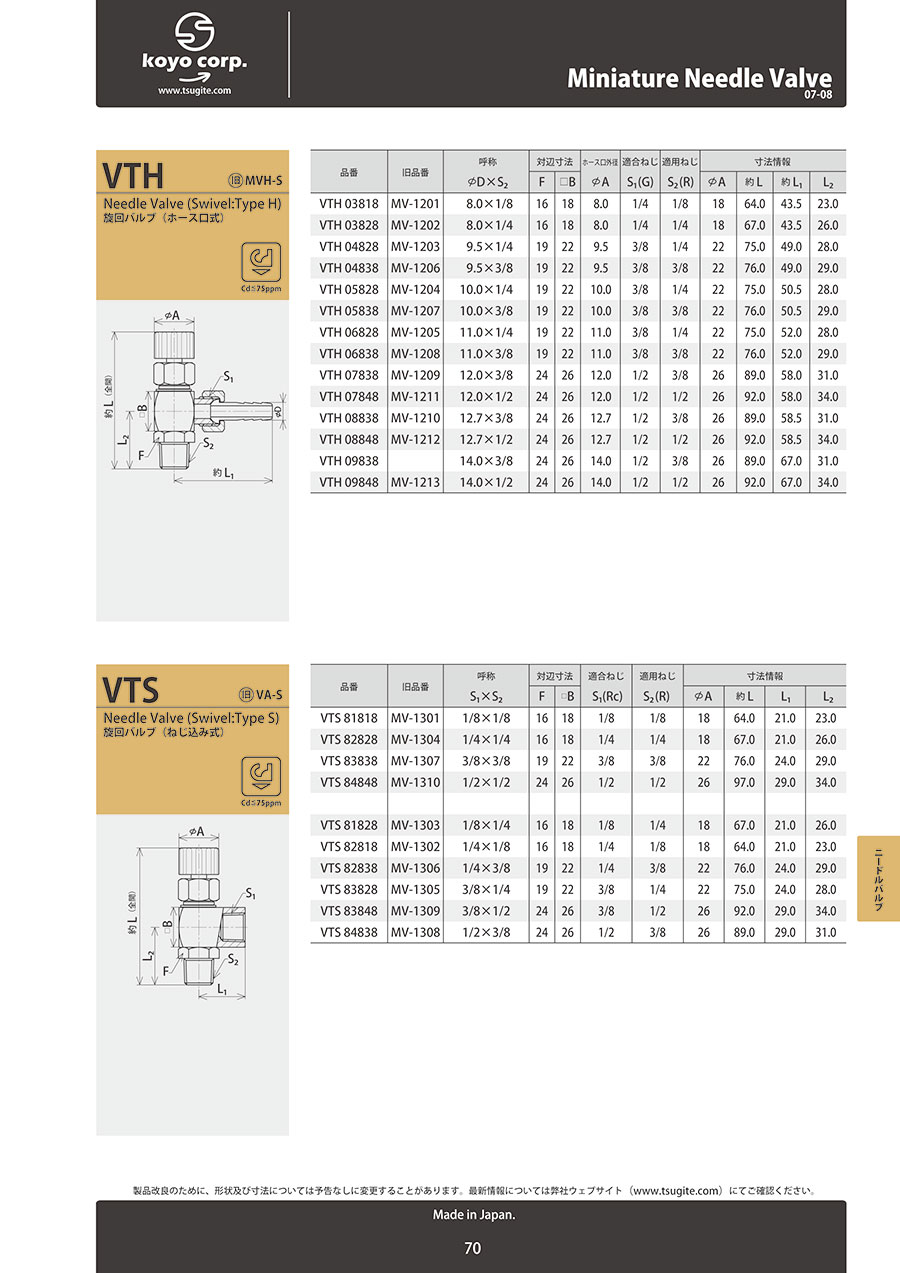

規格表
| 型番 | 呼称 S1×S2 | 対辺寸法 | 適合ねじ S1（Rc） | 適用ねじ S2（R） | 寸法情報 | ||||
|---|---|---|---|---|---|---|---|---|---|
| F | □B | φA | 約L | L1 | L2 | ||||
| VTS 81818 | 1/8×1/8 | 16 | 18 | 1/8 | 1/8 | 18 | 64.0 | 21.0 | 23.0 |
| VTS 82828 | 1/4×1/4 | 16 | 18 | 1/4 | 1/4 | 18 | 67.0 | 21.0 | 26.0 |
| VTS 83838 | 3/8×3/8 | 19 | 22 | 3/8 | 3/8 | 22 | 76.0 | 24.0 | 29.0 |
| VTS 84848 | 1/2×1/2 | 24 | 26 | 1/2 | 1/2 | 26 | 97.0 | 29.0 | 34.0 |
| VTS 81828 | 1/8×1/4 | 16 | 18 | 1/8 | 1/4 | 18 | 67.0 | 21.0 | 26.0 |
| VTS 82818 | 1/4×1/8 | 16 | 18 | 1/4 | 1/8 | 18 | 64.0 | 21.0 | 23.0 |
| VTS 82838 | 1/4×3/8 | 19 | 22 | 1/4 | 3/8 | 22 | 76.0 | 24.0 | 29.0 |
| VTS 83828 | 3/8×1/4 | 19 | 22 | 3/8 | 1/4 | 22 | 75.0 | 24.0 | 28.0 |
| VTS 83848 | 3/8×1/2 | 24 | 26 | 3/8 | 1/2 | 26 | 92.0 | 29.0 | 34.0 |
| VTS 84838 | 1/2×3/8 | 24 | 26 | 1/2 | 3/8 | 26 | 89.0 | 29.0 | 31.0 |
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。旋回ニードルバルブ（ねじ込み式） VTSの型番VTS-83838のページです。
型番VTS-83838に関する仕様情報を記載しております。
