チェックバルブNCV型
- 通常単価(税別)
- 1,297円～9,240円
- 税込単価
- 1,427円～10,164円
ネジ部が配管内に収まるため、配管の省スペース化に適したバルブです。【特長】・チ...
詳細情報を確認する未確定：候補が64型番あります。
商品情報

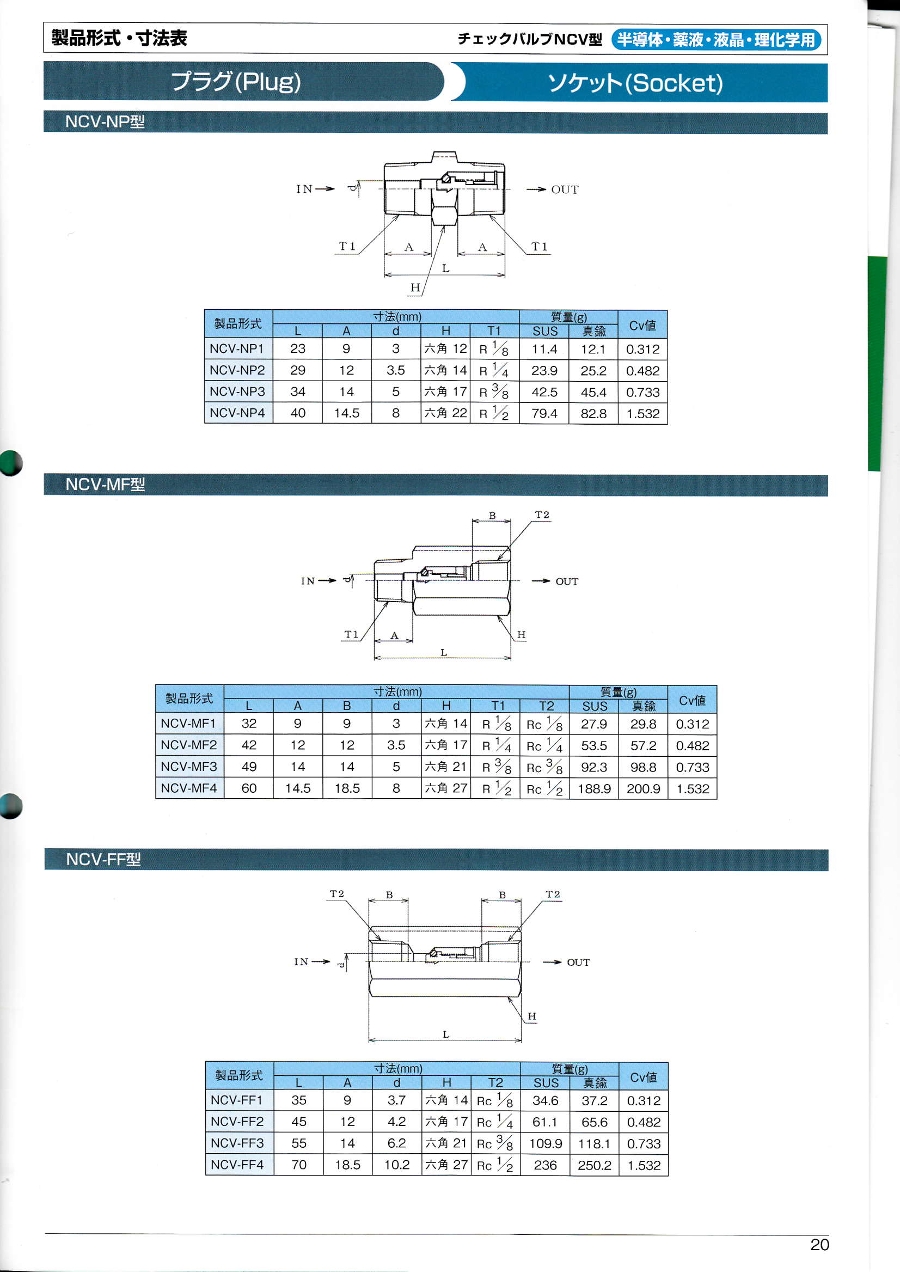

外形図
・NCV-NP型
・NCV-MF型
・NCV-FF型
製品仕様
| 本体材質 | 真鍮・SUS316 |
|---|---|
| サイズ | 1/8"・1/4"・3/8"・1/2" |
| 最高使用圧力 MPa（kgf/cm2） | 1.96（20） |
| 耐圧力 MPa（kgf/cm2） | 9.8（100） |
| クラッキング圧力 MPa（kgf/cm2） | 0.007（0.07） |
| 使用流体 | 空気・水・油 |
シール材質使用温度範囲
| 材質 | 記号 | 使用温度範囲 | 備考 |
|---|---|---|---|
| ニトリルゴム | N | -20℃～+80℃ | 標準品 |
| ふっ素ゴム | V | -15℃～+180℃ | 標準品 |
| エチレンプロプレンゴム | E | -15℃～+100℃ | 準標準品 |
| パーフロ | P | 0℃～+200℃ | 準標準品 |
規格表
| 型番 | 寸法（mm） | 質量（g） | Cv値 | |||||
|---|---|---|---|---|---|---|---|---|
| L | A | d | H | TI | SUS | 真鍮 | ||
| NCV-NP1 | 23 | 9 | 3 | 六角 12 | R 1/8 | 11.4 | 12.1 | 0.312 |
| NCV-NP2 | 29 | 12 | 3.5 | 六角 14 | R 1/4 | 23.9 | 25.2 | 0.482 |
| NCV-NP3 | 34 | 14 | 5 | 六角 17 | R 3/8 | 42.5 | 45.4 | 0.733 |
| NCV-NP4 | 40 | 14.5 | 8 | 六角 22 | R 1/2 | 79.4 | 82.8 | 1.532 |
| 型番 | 寸法（mm） | 質量（g） | Cv値 | |||||
|---|---|---|---|---|---|---|---|---|
| L | A | d | H | T2 | SUS | 真鍮 | ||
| NCV-FF1 | 35 | 9 | 3.7 | 六角 14 | Rc1/8 | 34.6 | 37.2 | 0.312 |
| NCV-FF2 | 45 | 12 | 4.2 | 六角 17 | Rc1/4 | 61.1 | 65.6 | 0.482 |
| NCV-FF3 | 55 | 14 | 6.2 | 六角 21 | Rc3/8 | 109.9 | 118.1 | 0.733 |
| NCV-FF4 | 70 | 18.5 | 10.2 | 六角 27 | Rc1/2 | 236 | 250.2 | 1.532 |
| 型番 | 寸法（mm） | 質量（g） | Cv値 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | A | B | d | H | T1 | T2 | SUS | 真鍮 | ||
| NCV-MF1 | 32 | 9 | 9 | 3 | 六角 14 | R 1/8 | Rc1/8 | 27.9 | 29.8 | 0.312 |
| NCV-MF2 | 42 | 12 | 12 | 3.5 | 六角 17 | R 1/4 | Rc1/4 | 53.5 | 57.2 | 0.482 |
| NCV-MF3 | 49 | 14 | 14 | 5 | 六角 21 | R 3/8 | Rc3/8 | 92.3 | 98.8 | 0.733 |
| NCV-MF4 | 60 | 14.5 | 18.5 | 8 | 六角 27 | R 1/2 | Rc1/2 | 188.9 | 200.9 | 1.532 |
使用例
矢印の方向に流体を流してください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,620円 ( 5,082円 ) | 10日目 |
3,897円 ( 4,287円 ) | 5日目 |
4,620円 ( 5,082円 ) | 在庫品1日目当日出荷可能 |
4,397円 ( 4,837円 ) | 在庫品1日目当日出荷可能 |
4,497円 ( 4,947円 ) | 在庫品1日目当日出荷可能 |
5,187円 ( 5,706円 ) | 在庫品1日目当日出荷可能 |
4,897円 ( 5,387円 ) | 在庫品1日目当日出荷可能 |
7,010円 ( 7,711円 ) | 10日目 |
6,397円 ( 7,037円 ) | 5日目 |
6,997円 ( 7,697円 ) | 在庫品1日目当日出荷可能 |
8,106円 ( 8,917円 ) | 10日目 |
7,797円 ( 8,577円 ) | 5日目 |
9,240円 ( 10,164円 ) | 9日目 |
8,697円 ( 9,567円 ) | 5日目 |
3,897円 ( 4,287円 ) | 在庫品1日目当日出荷可能 |
4,397円 ( 4,837円 ) | 在庫品1日目当日出荷可能 |
5,187円 ( 5,706円 ) | 在庫品1日目当日出荷可能 |
4,497円 ( 4,947円 ) | 5日目 |
4,897円 ( 5,387円 ) | 在庫品1日目当日出荷可能 |
7,010円 ( 7,711円 ) | 在庫品1日目当日出荷可能 |
6,397円 ( 7,037円 ) | 5日目 |
7,996円 ( 8,796円 ) | 9日目 |
6,997円 ( 7,697円 ) | 在庫品1日目当日出荷可能 |
8,106円 ( 8,917円 ) | 在庫品1日目当日出荷可能 |
7,797円 ( 8,577円 ) | 5日目 |
8,697円 ( 9,567円 ) | 5日目 |
3,297円 ( 3,627円 ) | 在庫品1日目当日出荷可能 |
3,866円 ( 4,253円 ) | 在庫品1日目当日出荷可能 |
3,697円 ( 4,067円 ) | 在庫品1日目当日出荷可能 |
4,243円 ( 4,667円 ) | 10日目 |
3,697円 ( 4,067円 ) | 在庫品1日目当日出荷可能 |
3,997円 ( 4,397円 ) | 在庫品1日目当日出荷可能 |
5,797円 ( 6,377円 ) | 在庫品1日目当日出荷可能 |
5,997円 ( 6,597円 ) | 在庫品1日目当日出荷可能 |
7,450円 ( 8,195円 ) | 10日目 |
6,997円 ( 7,697円 ) | 在庫品1日目当日出荷可能 |
2,197円 ( 2,417円 ) | 在庫品1日目当日出荷可能 |
2,597円 ( 2,857円 ) | 5日目 |
3,134円 ( 3,447円 ) | 10日目 |
2,797円 ( 3,077円 ) | 5日目 |
3,297円 ( 3,627円 ) | 5日目 |
3,397円 ( 3,737円 ) | 在庫品1日目当日出荷可能 |
3,997円 ( 4,397円 ) | 5日目 |
5,556円 ( 6,112円 ) | 10日目 |
4,397円 ( 4,837円 ) | 在庫品1日目当日出荷可能 |
4,997円 ( 5,497円 ) | 5日目 |
2,197円 ( 2,417円 ) | 在庫品1日目当日出荷可能 |
2,597円 ( 2,857円 ) | 5日目 |
2,797円 ( 3,077円 ) | 在庫品1日目当日出荷可能 |
3,297円 ( 3,627円 ) | 5日目 |
3,397円 ( 3,737円 ) | 在庫品1日目当日出荷可能 |
3,997円 ( 4,397円 ) | 在庫品1日目当日出荷可能 |
4,397円 ( 4,837円 ) | 5日目 |
4,997円 ( 5,497円 ) | 5日目 |
1,297円 ( 1,427円 ) | 在庫品1日目当日出荷可能 |
1,397円 ( 1,537円 ) | 在庫品1日目当日出荷可能 |
1,597円 ( 1,757円 ) | 在庫品1日目当日出荷可能 |
1,800円 ( 1,980円 ) | 在庫品1日目当日出荷可能 |
1,797円 ( 1,977円 ) | 在庫品1日目当日出荷可能 |
2,197円 ( 2,417円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ネジ部が配管内に収まるため、配管の省スペース化に適したバルブです。
【特長】
・チェックバルブ本体が両ネジタイプ
・両オネジタイプは配管内に収まるので省スペース化が図れます
・シンプルなポペット構造なので逆圧や漏れに強い
・用途に応じてネジ形状・シールパッキンが選べます
商品担当おすすめ
ＩＢＳ
チェックバルブ（逆止弁）C/CFシリーズ 汎用型
【特長】<br>・シンプル構造により低価格を実現。<br>・Oリングとメタルシールでのダブルタッチ方式によりシール材への負荷を軽減。<br>・豊富な口径・シール材ラインナップ。
チェックバルブNCV型のレビュー
液送ラインの逆流防止
5
5.02019/08/09
内径4mmのチューブで10mL/minの配管に使用したが、流量は未装着時と差が見られず、かつ逆流はピタリと止まりよい塩梅...もっと読む
2人が参考にしています。
ライン配管の逆止弁として
5
5.02019/03/29
垂直でも水平でも取り付けられて、接続もオス・メスがあるので配管のスペースや距離がタイトなラインでも取り付けられて便利でし...もっと読む
2人が参考にしています。
改修している配管に使用しています
5
5.02023/01/26
水槽から温調機への配管を新規にするために改修しています。温調機からの戻り配管にこの商品を組み込み、温調機への逆流防止弁と...もっと読む
0人が参考にしています。
オイルポンプに使用
5
5.02022/12/22
安価で小型だがしっかりと制御できる。設置場所を取らないので装置が小型にできる。
0人が参考にしています。
水の逆流防止
4
4.02022/09/27
工場エアーと工場水の混合防止に取付。小型なので場所を選ばず取り付けやすい。性能や耐久性はこれからの判断になります。
0人が参考にしています。
