マイクロスーパーミニCA00型 ソケットHS型 SUS316製
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
CA00HS-4X2.5-316-Vの仕様・寸法情報
種類
標準
プラグ（おす）/ソケット（めす）
ソケット(メス)
接続部の種類
[ホース取付用] ホース接続用
使用流体
空気
本体材質
[ステンレス] SUS316
バルブ構造
片路開閉型
シール材質
[フッ素ゴム] フッ素ゴム
使用温度範囲(℃)
-15～180
使用圧力範囲(MPa)
０～0.98
接続チューブ内径(mm)
2.5
商品情報
外形図
ホース接続用
製品仕様
| 本体材質 | SUS316 |
|---|---|
| サイズ | φ6×φ4・φ4×φ2.5ホース用注） |
| 最高使用圧力 MPa（kgf/cm2） | 0.98（10） |
| 耐圧力 MPa（kgf/cm2） | 1.47（15） |
注）上記仕様はカップリングの仕様です。使用するホースの材質、温度、サイズにより最高使用圧力・耐圧力・使用温度範囲が異なります。
シール材質使用温度範囲
| 材質 | 記号 | 使用温度範囲 | 備考 |
|---|---|---|---|
| ふっ素ゴム | V | -15℃～+180℃ | 標準品 |
| パーフロ | P | 0℃～+200℃ | 準標準品 |

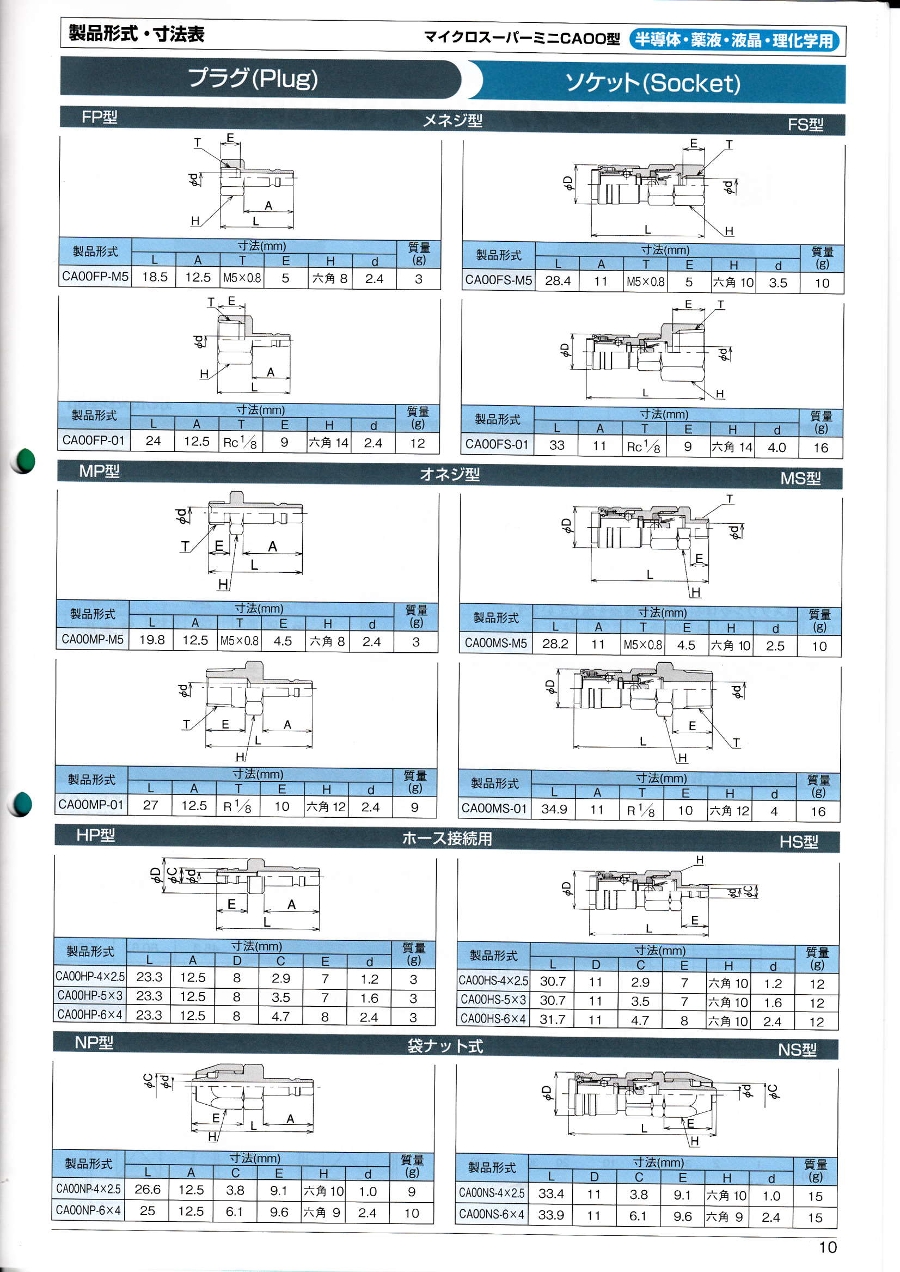

規格表
選定サポート情報
製品形式の表示方法
（1）接続 （2）形状 （3）サイズ （4）シール材質
詳細情報
基本情報
禁油処理を施した、サイズの小さいステンレス製のカプラです。
【特長】
・ソケットにプラグを押し込むだけのワンタッチ操作で接続ができます。
・ミニサイズのカップリングです。
・ソケットにはバルブが内蔵されていますので、広範囲な用途に使用できます。
・パネル装着及び特殊用途向きも設計・製作致します。
・いろいろな分野で採用されています。
・禁油処理品も対応できます。
