ニューマシン

サスカップSUSP型ソケット

カタログ |

通常単価(税別): 4,341円～51,330円

税込単価: 4,775円～56,463円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ニューマシン

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ニューマシン

通常出荷日：在庫品1日目

【特長】・本体材質はSUS316を使用しています・ソケット、プラグにはバルブが...

種類
標準
プラグ（おす）/ソケット（めす）
ソケット(メス)
接続部の種類
メネジ
使用流体
水 / 空気 / 薬品
本体材質
SUS316
ねじの種類
Rc（管用テーパめねじ）
バルブ構造
両路開閉型

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が22型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

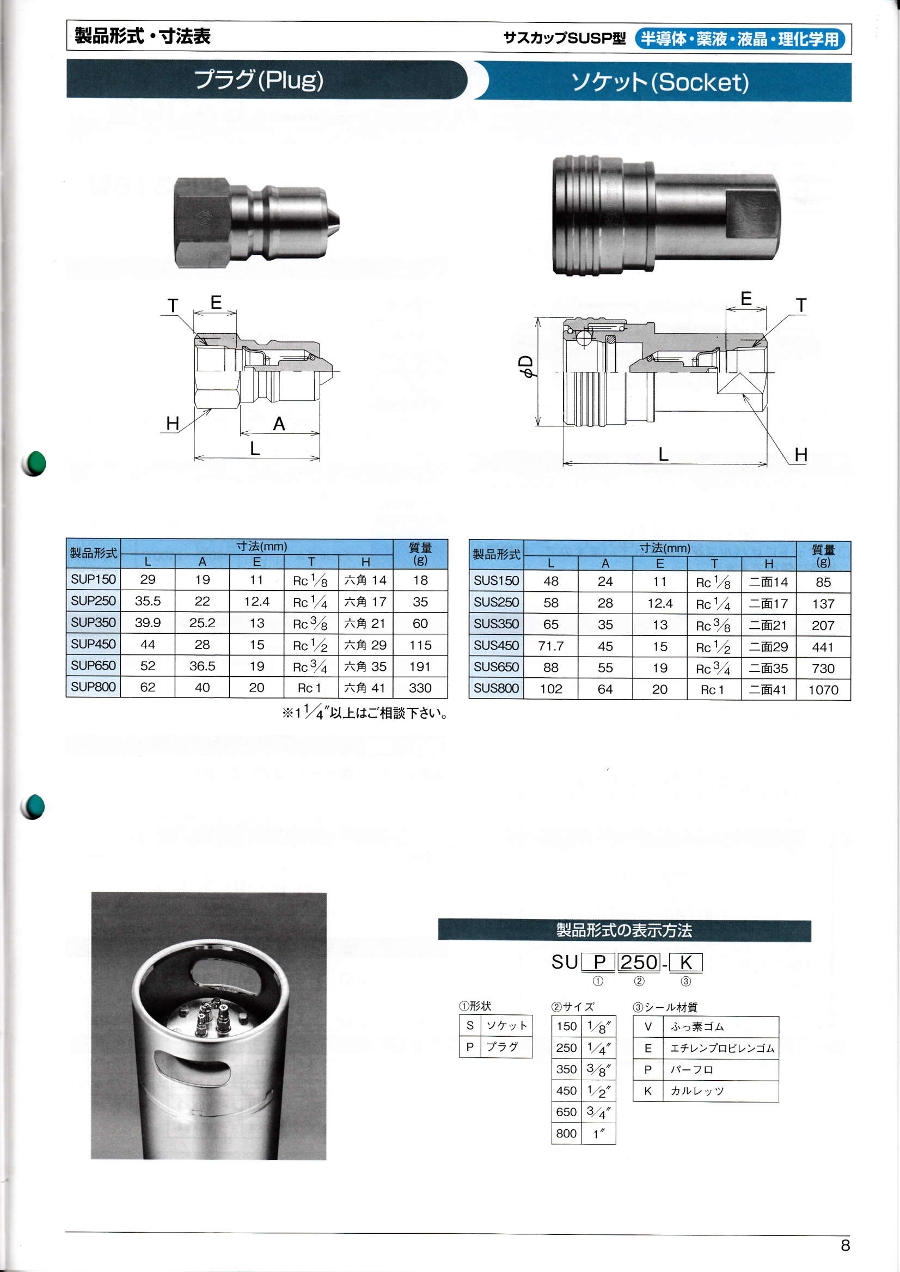

外形図

製品仕様

本体材質	SUS316
サイズ	1/8"・1/4"・3/8"	1/2"・3/4"・1"
最高使用圧力 MPa（kgf/cm²）	7.4（75）	4.4（45）
耐圧力 MPa（kgf/cm²）	9.8（100）	6.4（65）

規格表

型番	寸法（mm）					質量（g）
型番	L	A	E	T	H	質量（g）
SUS150	48	24	11	Rc1/8	二面 14	85
SUS250	58	28	12.4	Rc1/4	二面 17	137
SUS350	65	35	13	Rc3/8	二面 21	207
SUS450	71.7	45	15	Rc1/2	二面 29	441
SUS650	88	55	19	Rc3/4	二面 35	730
SUS800	102	64	20	Rc1	二面 41	1,070

使用例

液体はソケット側・プラグ側のどちらからでも流せます。

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

ねじの呼び(inch)

シール材質

使用温度範囲

(℃)

使用圧力範囲

(MPa)

最小断面積

(m㎡)

RoHS?

最小発注数量

1/8	エチレンプロピレンゴム	-15～100	０～7.4	10	10	1個
1/8	[NBR] ニトリルゴム	-20～80	０～7.4	10	10	1個
1/8	[パーフルオロエラストマー] パーフロ	0～200	０～7.4	10	10	1個
1/8	[フッ素ゴム] フッ素ゴム	-15～180	０～7.4	10	10	1個
1/4	エチレンプロピレンゴム	-15～100	０～7.4	18	10	1個
1/4	[NBR] ニトリルゴム	-20～80	０～7.4	18	10	1個
1/4	[フッ素ゴム] フッ素ゴム	-15～180	０～7.4	18	10	1個
3/8	エチレンプロピレンゴム	-15～100	０～7.4	45	10	1個
3/8	[NBR] ニトリルゴム	-20～80	０～7.4	45	10	1個
3/8	[フッ素ゴム] フッ素ゴム	-15～180	０～7.4	45	10	1個
1/2	エチレンプロピレンゴム	-15～100	０～4.4	90	10	1個
1/2	[NBR] ニトリルゴム	-20～80	０～4.4	90	10	1個
1/2	[パーフルオロエラストマー] パーフロ	0～200	０～4.4	90	10	1個
1/2	[フッ素ゴム] フッ素ゴム	-15～180	０～4.4	90	10	1個
3/4	エチレンプロピレンゴム	-15～100	０～4.4	175	10	1個
3/4	[NBR] ニトリルゴム	-20～80	０～4.4	175	10	1個
3/4	[パーフルオロエラストマー] パーフロ	0～200	０～4.4	175	10	1個
3/4	[フッ素ゴム] フッ素ゴム	-15～180	０～4.4	175	10	1個
1	エチレンプロピレンゴム	-15～100	０～4.4	285	10	1個
1	[NBR] ニトリルゴム	-20～80	０～4.4	285	10	1個
1	[パーフルオロエラストマー] パーフロ	0～200	０～4.4	285	10	1個
1	[フッ素ゴム] フッ素ゴム	-15～180	０～4.4	285	10	1個

通常単価(税別) (税込単価)	通常出荷日

5,797円 ( 6,377円 )	10日目
4,341円 ( 4,775円 )	5日目
11,283円 ( 12,411円 )	26日目
5,797円 ( 6,377円 )	5日目
5,797円 ( 6,377円 )	10日目
4,341円 ( 4,775円 )	5日目
5,797円 ( 6,377円 )	5日目
6,997円 ( 7,697円 )	10日目
5,272円 ( 5,799円 )	5日目
6,997円 ( 7,697円 )	5日目
12,321円 ( 13,553円 )	10日目
11,085円 ( 12,194円 )	5日目
25,621円 ( 28,183円 )	26日目
12,321円 ( 13,553円 )	5日目
15,424円 ( 16,966円 )	10日目
13,888円 ( 15,277円 )	5日目
36,902円 ( 40,592円 )	26日目
19,899円 ( 21,889円 )	5日目
22,973円 ( 25,270円 )	10日目
23,067円 ( 25,374円 )	5日目
51,330円 ( 56,463円 )	26日目
32,899円 ( 36,189円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・本体材質はSUS316を使用しています
・ソケット、プラグにはバルブが内蔵されていますので、広範囲の用途に使用できます
・耐蝕性及び有機溶剤等の環境にも適しています
・本体、パーツとも禁油処理、電解研磨、不動態化処理等も対応できます
【用途】
・半導体製造設備、特殊ガス機器、薬液タンクの接続、バイオテクノロジー、純水配管、理化学機器、海水機器、その他

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
流体用カプラー　バルブタイプ　ソケット
ご好評いただいているスタンダードタイプのカプラです。
ミスミ
エア用カプラー　チューブ接続用タイプ　ストレートソケット
ご好評いただいているスタンダードタイプのエア用カプラーです。
ミスミ
エア用カプラー　スタンダードタイプ　おねじソケット
スタンダードタイプのカプラです。<dr>【カタログ記載違い】<dr>外形図・規格表内に記載のある「規格表MCSCS10」は誤りの例となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
